Paso 3: montaje
8) los mediados agujeros son ir a través de los paneles superior e inferior y los pernos con las tuercas de mariposa; Esto proporciona la acción de sujeción para fijar el soporte a la mesa.
9) Alinee los paneles superior e inferior en la parte delantera. Empotrar y taladre orificios de 8mm a través de ambos para alinean los orificios.
10) Utilice el panel superior como guía para perforar a través del centro de embalaje de la pieza.
11) Avellane los orificios mediados en la parte superior del panel superior y frente. Esto es para asegurar que la rueda se encuentra sobre una superficie plana.
12) Inserte la parte delantera y media pernos con arandelas en el panel superior, pernos deben apuntar al suelo

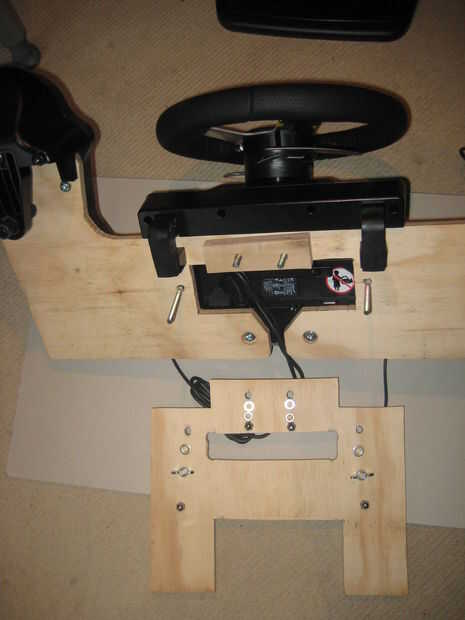

13) colocar la rueda y la palanca de cambios en el panel superior y les hacia abajo con los pernos de 20 mm M6, usando una arandela y arandela. Usted puede apretar las mordazas delanteras que Logitech ofrecen sobre la rueda y la palanca de cambios en la parte delantera del panel superior.
14) Inserte que los pernos de la pieza central en la parte delantera
15) añadir el panel inferior, insertar los pernos frontales y los pernos de la mitad
16) añadir las arandelas a los tornillos delanteros y apriete los dedos las tuercas. Ponga una tapa del M6 en el extremo de cada perno.
17) agregar arandelas y tuercas a los pernos de mediados, no apriete todavía. Ponga una tapa del M6 en el extremo de cada perno.
