Volar un drone mini con tu ordenador! (3 / 6 paso)

Paso 3: Configurar su Arduino y la tarjeta inalámbrica

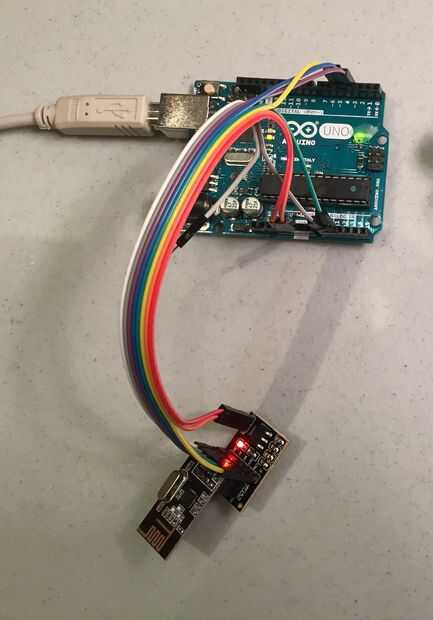

Conecte la tarjeta nRF24L01 + y el adaptador de junta y luego los cables a la Arduino Uno según la siguiente tabla:

Arduino Uno NRF24L01 + tablero de adaptador del zócalo Color del cable (en foto)
TOMA DE TIERRATOMA DE TIERRANaranja
5VVCCRojo
D5 (5 Digital)CEAmarillo
A1 (analógico 1)CSNVerde
D4 (4 digitales)SCKAzul
D3 (3 Digital)MO (MOSI)Púrpura
A0 (analógico 0)MI (MISO)Gris
No se usaIRQBlanco

El código de Arduino está disponible en este repositorio de GitHub. Ahora Conecte el Arduino en tu PC y carga el bosquejo de nRF24_multipro.ino en el Arduino con el IDE de Arduino versión 1.6.7.
