Paso 2: El circuito
El poco controlado por voltaje, acaba de agregar un jack hembra para pin 3 y al pin 11 de la 556 y que hace el trabajo.

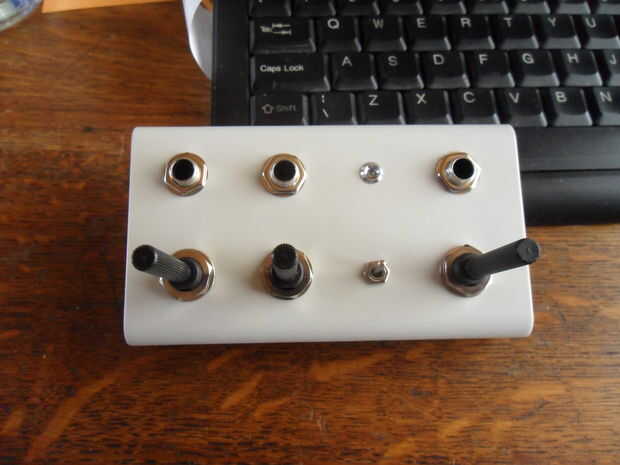

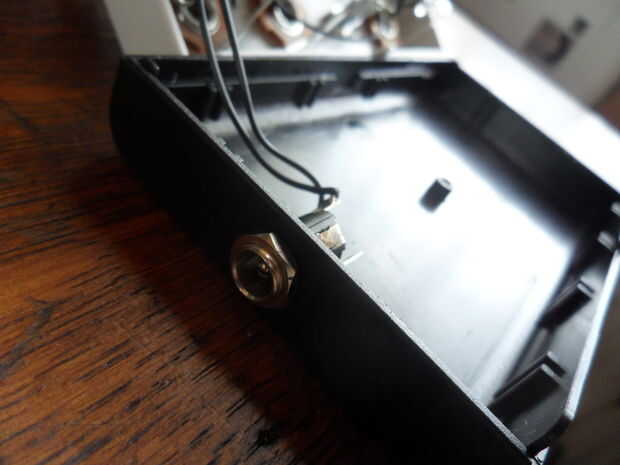

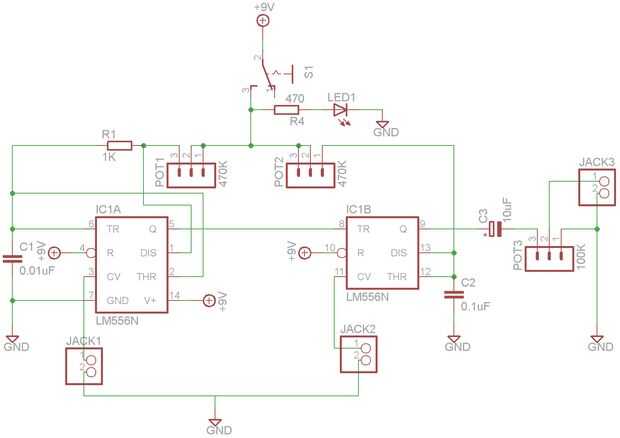

El circuito es muy fácil y debería probar a retocarlo o para agregar sus propios bits. 556 de ic son muy resistentes y pueden sobrevivir mucho abuso electrónica!

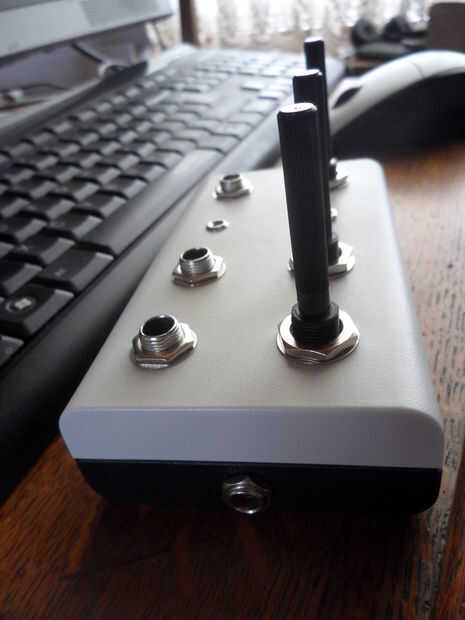

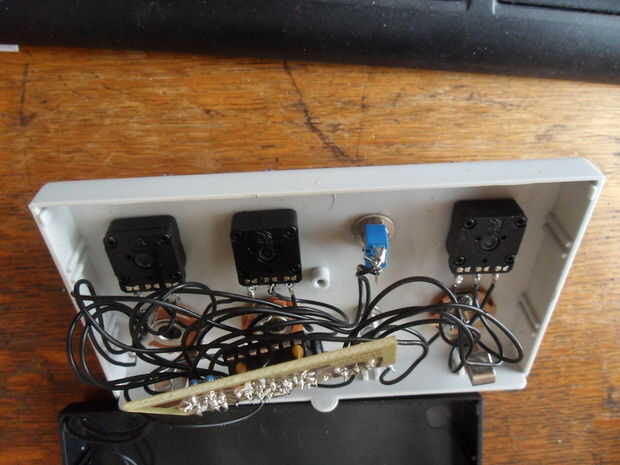

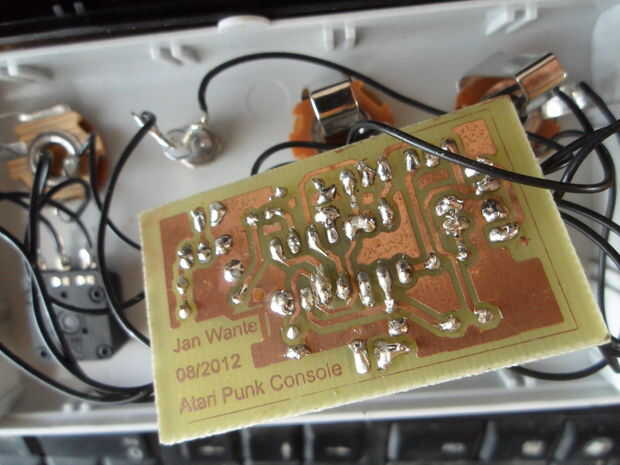

He añadido el archivo de eagle del fot del Consejo aquellos que les gusta usarlo. El tablero tiene 2 opciones para la salida: un nivel de línea o un volumecontrol.
- Para nivel de línea: agrega el resistor de 100K y K 4,7 y conectar el pad de la derecha y el botón de centro del potenciómetro.
- Para un control de volumen: agregar un medidor de 100K y conectar directamente el capacitor de 10uF a la patilla derecha del potenciómetro.
