Paso 2: Un poco de información sobre la división de voltaje

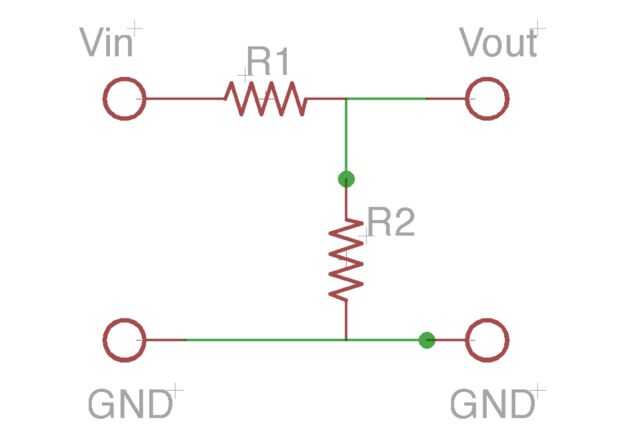

Un divisor del voltaje típico se construye colocando dos resistencias en serie. La Unión de los dos tiene una tensión fraccional de la fuente.
La fórmula para el cálculo de Vhacia fuera es el siguiente producto de R2 dividido por la suma de R1 y R2 veces el valor de Ven
La resolución de ecuaciones algebraicas es siempre divertido, pero viven en la era de internet. Usted encontrará muchos sitios que le ayudará a calcular un valor para el factor desconocido. Hacer una búsqueda rápida de una 'calculadora de divisor de tensión' y debe tener un montón de opciones. Ejemplo esto quiero a 6VDC a 5VDC. Sucede que tiene algunos 2kΩ resistencias (2000Ω) en la mano. Ya que tengo 3 de las 4 variables es una brisa con la calculadora en línea. He utilizado el sitio de Raltron esta vez.
Utilizando los valores de Ven (6V) ysalida (5V). Vamos a usar un valor de 2000Ω para R1 que obtener un resultado de 10000Ω o que regularmente se llama 10kΩ para R2.
Resistencia de todos tienen una tolerancia, que significa estará cerca del valor, pero se comprometieron a estar con un porcentaje de error. He probado lo 2k y 10 k con mi metro y conseguí 1976 9940. Cuando puse 6V en para estos valores de resistencia real el V y Ven hacia fuera viene a 5.005VDC que está lo suficientemente cerca para mis necesidades.
