Paso 1: Construcción de la CA al circuito regulador controlador DC y voltaje...
Antes de empezar, mucho ayudaría si usted revisar los siguientes enlaces:
1. útil de Dynamo/LED de circuitos: http://www.pilom.com/BicycleElectronics/DynamoCircuits.htm
2. circuito de regulador de voltaje: http://www.youtube.com/watch?v=GSzVs7_aW-Y
Enlaces pocos útiles para principiantes:
1. corriente alterna (CA)
2. corriente continua (DC)
3. full Bridge CA a rectificación de DC
4. regulador de voltaje
6. generador de corriente alterna (dínamo sin cepillo)
7. Motor de corriente continua (DC Commutated motor también puede ser utilizado para como un generador de C.C.)
8. diodos electroluminosos
9. video instructivo soldador
y ahora... el de tuerca y tornillos (Elementos necesarios):

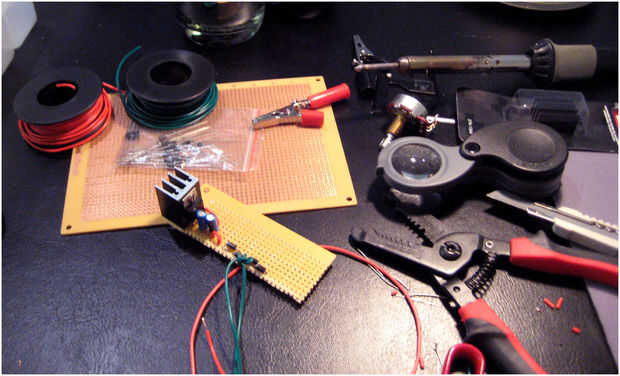

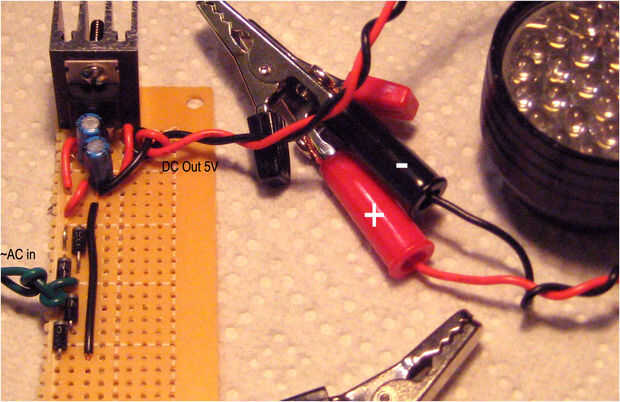

Los módulos del circuito que he utilizado han sido allí por un tiempo, pero lo que hice es combinar el Circuito de puente completo y circuito regulador de voltaje del USB para hacer algo útil fuera de él utilizando un generador de CA de la bicicleta.
1. [diodos del circuito de puente completo]
D1: 1N4007
D2: 1N4007
D3: 1N4007
D4: 1N4007
2. regulador de voltajecomponentes
[Condensadores: de izquierda a derecha]
C1: 10uF
C2: 10uF
C3: N / A
3. regulador de voltaje [Transistor 7805]
Q1: 7805
4. alta carga condensador

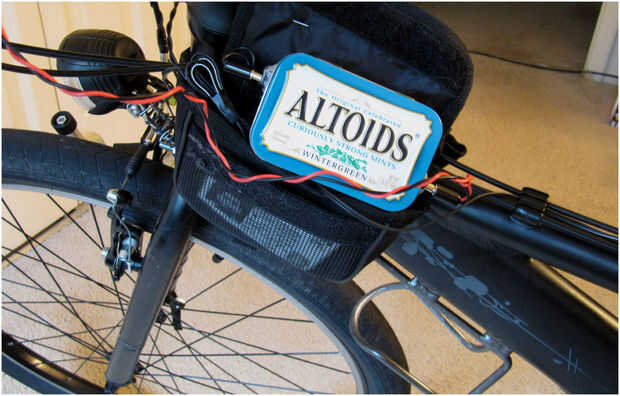

Nota: no tengo en se muestra el diagrama del circuito. Tendré que probar algunos condensadores de alta capacidad para suministrar voltaje a los LEDs cuando mi moto alto completo. Puede tomar pocos ensayos para encontrar un condensador de gran alcance que se ajusta a la caja de Altoids y también tiene carga suficiente cantidad para mantener el LED encendido durante pocos minutos. Voy a actualizar las instrucciones una vez encontrar a la mejor coincidencia. Mientras tanto, si tienes alguna recomendación, no dude en sugerir.

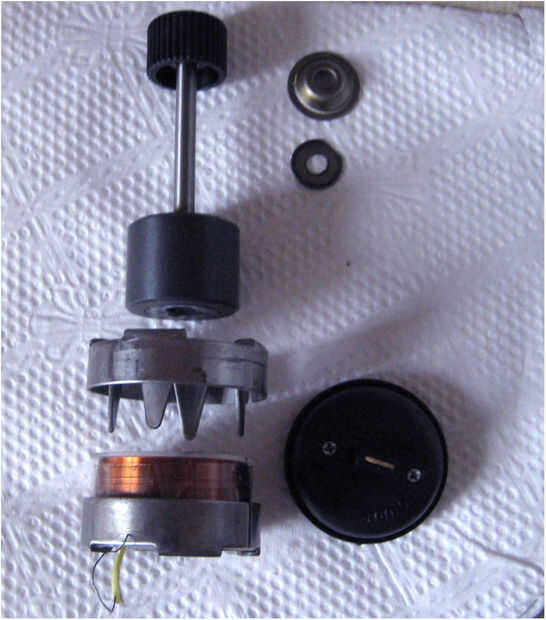

5. Dinamo generador:
Para este proyecto, supuse que ya tiene un generador de dínamo para tu moto, pero no te preocupes si no lo hace. Yo puedo ayudar a empezar.

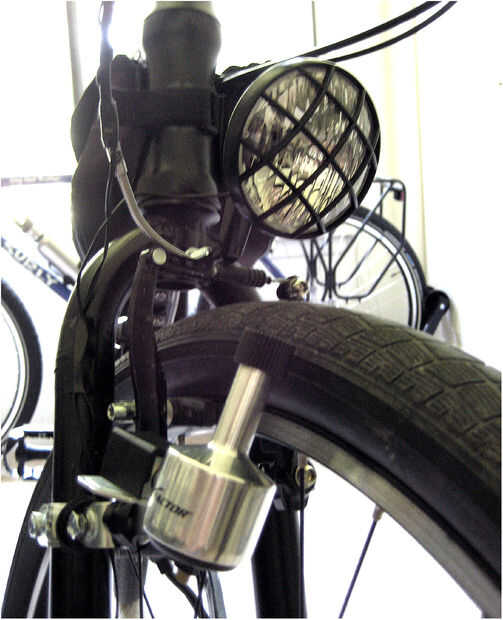

Dínamo de la botella: Si quieres jugar y empezar con uno sin gastar una fortuna, el Set de X Factor 3 pulgadas bicicleta generador luz de Amazon sería un gran lugar para comenzar. Se venden de $13,11 en Amazon. Una unidad poco grandes y baratos. Esta es la que se muestra en mi proyecto.
Buje Dinamo: si eres un rider más grave, probablemente debe cambiar a una Dinamo de buje. Puede recopilar mucha más información sobre cubo Dinamo e iluminación en el sitio Web De Peter White : http://www.peterwhitecycles.com/shimano3n70.asp
También recomiendo a Anthony de Longleaf bicicletas. Un compañero muy útil y generador de rueda impresionante. Usted puede encontrar grandes ofertas aquí: http://www.longleafbicycles.com
En mi opinión, cambiar a dínamos puede parecer caro para empezar con, pero a la larga, estas unidades pagar y le devuelve el dinero en el bolsillo. y si eres como yo, que disfruta de paseos de noche fresco durante los calurosos meses de verano, que puede ahorrarle un montón de pasta.
Personalmente prefiero y uso dínamos de la botella y el cubo. La ventaja de una dinamo de botella es que puedes participar o desactivar según sea necesario, pero con dinamos de buje, se pegan con ella. No importa si o no usted necesita la electricidad o no! Los generadores de esta dínamo añadir cierta resistencia a las ruedas, pero no sensible al montar.
