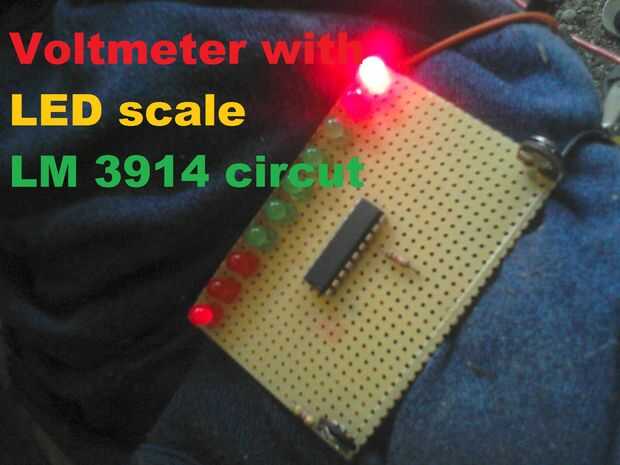

Voltímetro con escala de LED circuito LM 3914

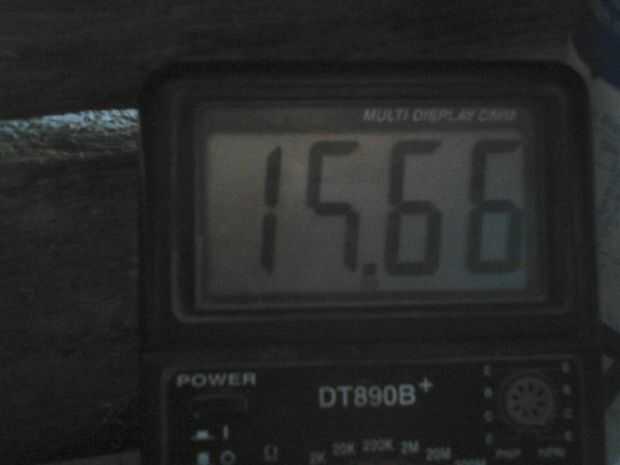

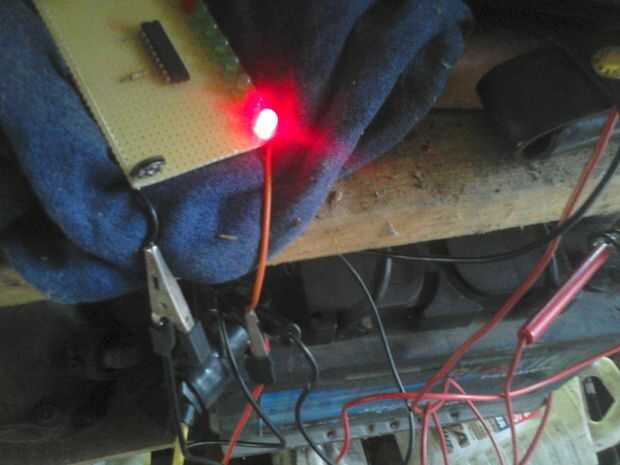

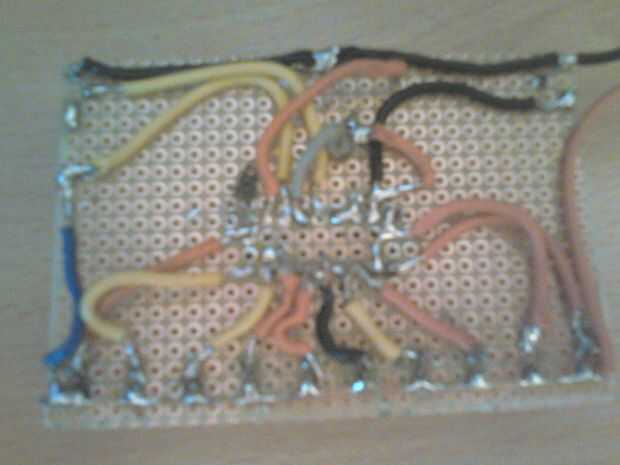

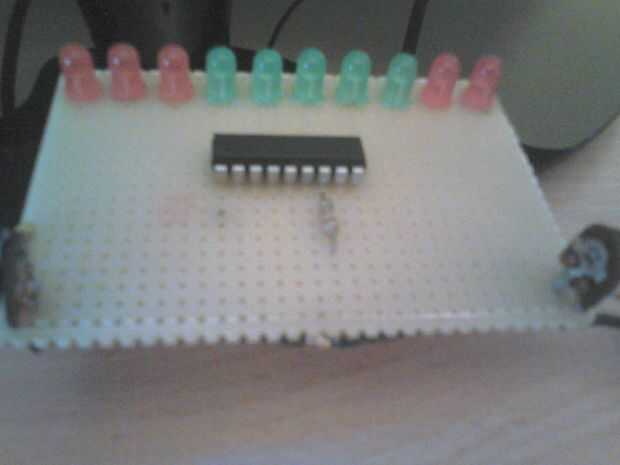

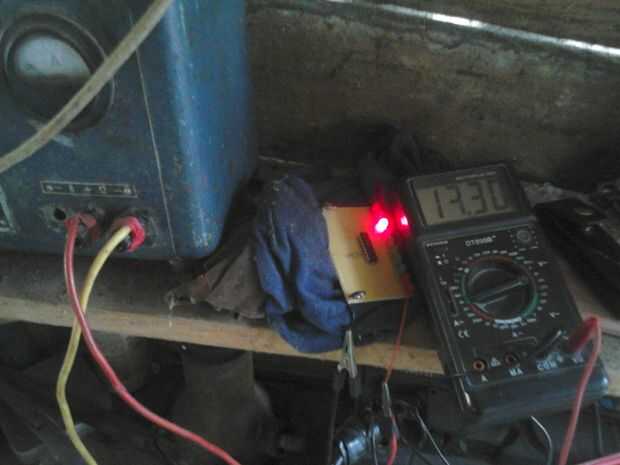

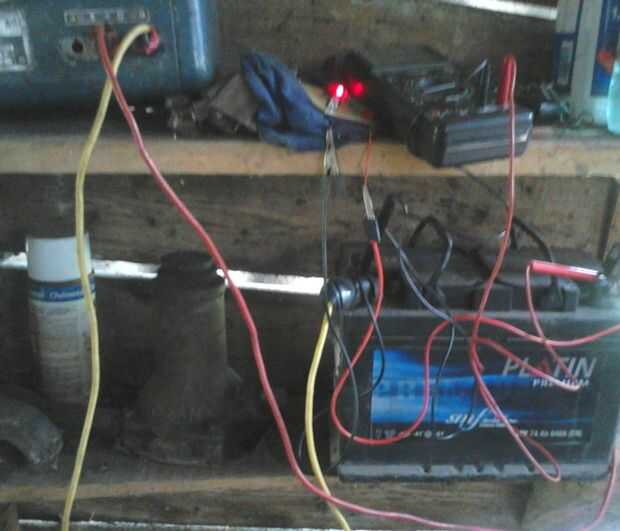

estaba trabajando en esto durante algún tiempo, después de un largo período decidí compartir esto con ustedes. He usado LM 3914, dos resistencias R1 = 4 kohm R1 = 1kohm y dos ajuste potenciómetro Rv1 = 5 kohm y Rv2 = 5 kohm, 10 LEDs (verde 5, rojo 5). Es bueno para el uso del coche o para cargador etc.. En las fotos usé una batería casi vacía y el cargador para simular la tensión de la batería pequeña y alta. El rojo primero tres LEDs para la tensión de 10,5 V 11V 11, 5V, el verde 5 leds son para volage de 12V; 12, 5V, 13V; 13, 5V; y rojo dos últimos son de 14, 5V; 15V. La tensión más baja es 10V y el mayor es de 15V, R11 y Rv2 se utilizan para la calibración manual. Voy a publicar actualización en esto.

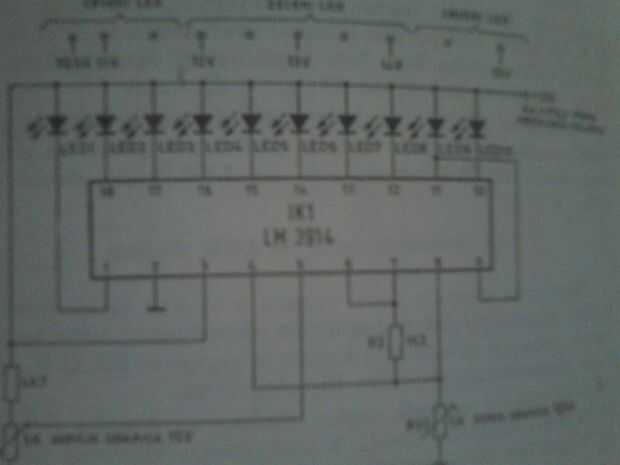

Voy a actualizar el diagrama y algunas otras cosas.
Verlo en acción:

https://www.youtube.com/watch?v=Oe8OShn3QJo

Etiquetas: LED, 12 voltios, LM 3914, Escala de LED
