Voltímetro de Arduino (sistema de medición de batería de coches) (2 / 3 paso)

Paso 2: Modificar el circuito existente:

Vale.. Vamos a la parte interesante:

Por ejemplo, si desea medir el voltaje de la batería de los coches, tomar su voltímetro de arduino:

Princip del circuito:

-> El measurecircuit existe de un simple divisor de tensión con dos resistencias (10kΩ, 14kΩ) y un diodo Z (5, 1V)

-> La Z-diodo protege el Arduino en caso de sobretensión.

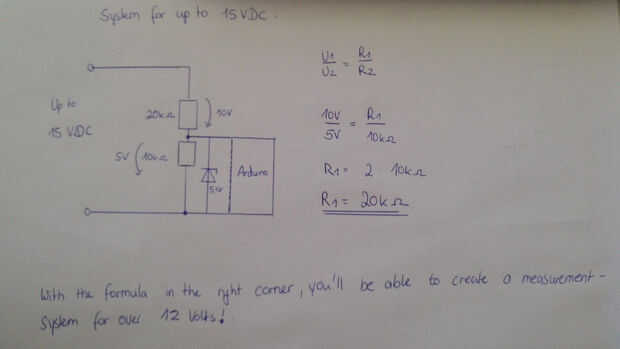

-> Si queremos medir el voltaje hasta 12V, tenemos que utilizar cálculo de matemáticas simples.

-> El máximo voltaje del puerto analógico (A0) es de 5V.

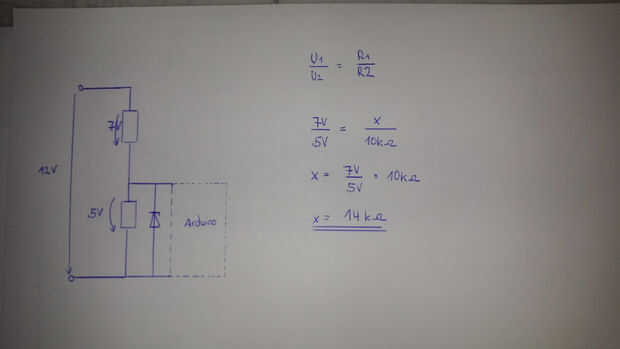

-> he hecho un cálculo pequeño matemáticas. Echa un vistazo a esto :D

Sólo tienes que modificar el circuito existente :D
