Paso 1: Implementación de ejemplo
Lo que sigue es un simple voltímetro utilizado para monitorizar un 7.4V batería de LiPo 2S.

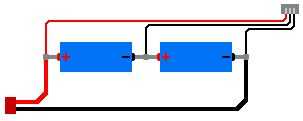

El conector del balanceador de carga de un 2S (2 células) LiPo tiene 3 terminales (negro - final GRND, azul - final de la primera célula, rojo - de la segunda célula). Medimos la diferencia de voltaje entre GRND y la segunda celda, que tiene un voltaje nominal de 7.4V.
Puesto que la analógica de entrada maxes hacia fuera en 5V, utilizamos 2 2.2kΩ resistencias en serie como un divisor de tensión. Esto significa que cuando la batería está conectada al voltímetro, por lo menos 7.4V/4.4kΩ = 1.7mA o (7.4^2)/4400=12.5mW se consumen.

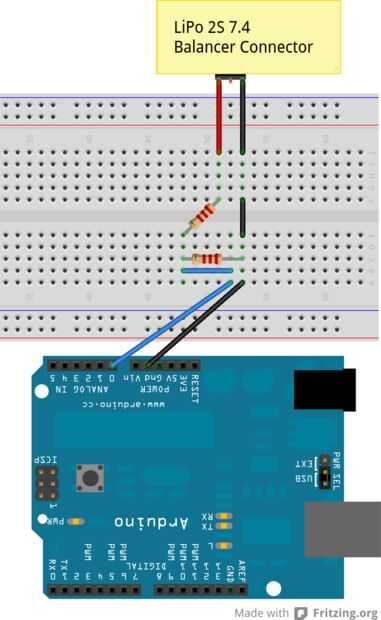

GRND de la batería está conectado al Arduino GRND y el punto entre las dos resistencias (donde el voltaje es reducido a la mitad) está conectado a las entradas analógicas del Arduino 0.
