VOLTÍMETRO de LED (1 / 4 paso)

Paso 1: Piezas de :---)

Así que la lista está aquí:--(intento hacer chep en sólo 1$)

1) condensador - 10uf/63v

2) zener Dioads - cualquier voltios que desee leer uso - 3.6v, 6.3v, 9v, 12v, 15v, 18v

3) Leds - cualquier color 3 mm o 5 mm led como usted tiene gusto. Tengo 6 leds porque tengo salida 6. se puede utilizar como su número de salida

4) resistencia de - lo uso para los leds en coche y no para quemarlos. calcular el valor como su led. Yo uso 4 pedazo de 390ohms para led rojo y 2 pedazos de 100ohms azul led.

5) algunos cables para conectar a fuente.

Elementos adicionales:--

1) tablero pan (te recomiendo hacer el circuito en Pensión criado primero y probar allí)

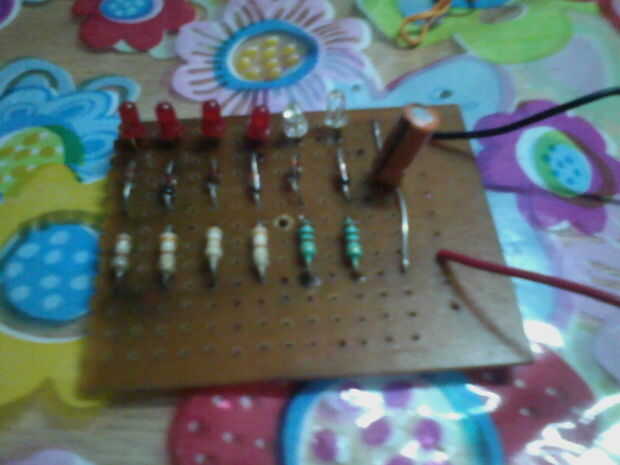

2) la soldadura y del soldador y pcb universal para el montaje final.

Nota:-el dioads zener con voltaje muy pequeño de la marca impresa en ellos. Por lo tanto no mezclarlas o no puede encontrar el valor correcto.
