VOLTÍMETRO de LED (3 / 4 paso)

Paso 3: Hecho en pcb:--

Prefiero hacer y probarlo primero en una mesa de pan.

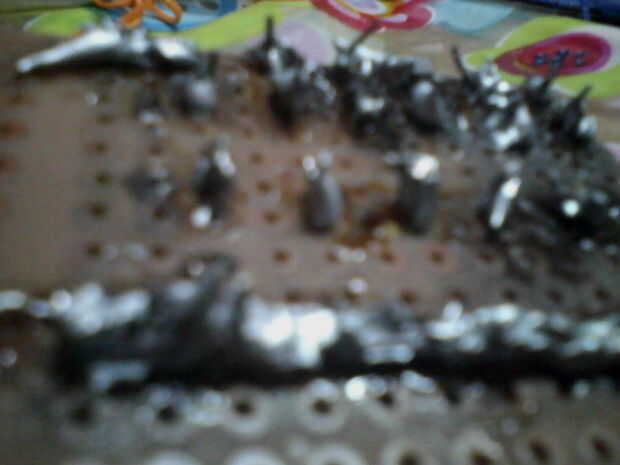

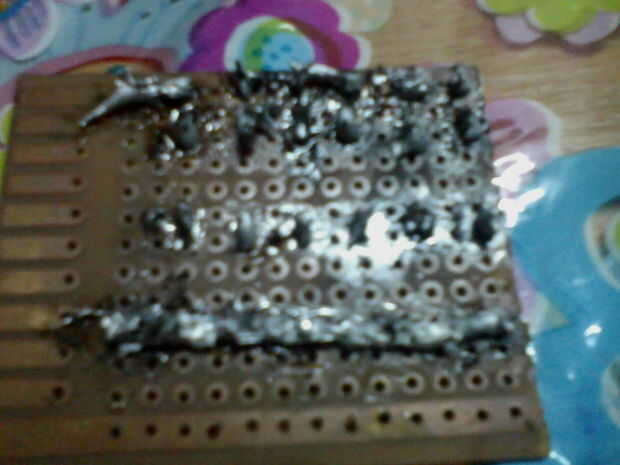

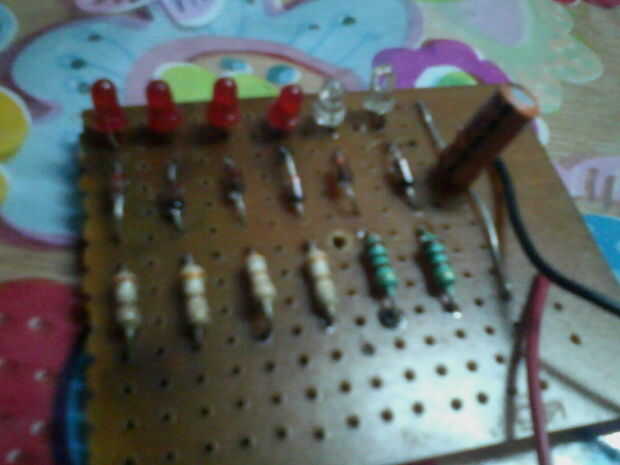

Un pedazo de un pcb universal o un tablero de verro y la soldadura de componentes en el tablero. Verifique el lado positivo y negativo de la dioads zener. después de todo lo de soldadura corte de alambre extra y agregar 2 cables negativos y positivos. eres bueno para ir ahora
