Voltímetro digital (2 / 5 paso)

Paso 2: La comunicación Serial

Hay tres pines conectar el microcontrolador (el sello básico) para el convertidor:

Reloj, (también conocido como "CLK" o "CK") se utiliza para sincronizar la transmisión de datos, permite dos diferentes componentes enviar bits a la misma velocidad, un solo bit se envía en ciclo de reloj.
un ciclo de reloj es poner el pin de reloj alta (también conocido como "on", "positivo", o "+") luego baja (también conocido como "off", "negativo", o "-"), básicamente generar una onda cuadrada

Datos, (también conocido como "DAT", "DT" o "D hacia fuera") es lo que salidas de los valores de lectura, producirá un 1 o un 0 en un reloj ciclo y su microcontrolador almacena poco

Chip Select, (también conocido como "CS", o "SS", significa SS slave select, la misma cosa aunque) es útil cuando tienes varios dispositivos de Unión serie conectados a un microcontrolador, sólo el chip "seleccionado" va a trabajar, en este convertidor, poniendo el pin CS alta significa no seleccionado, mientras los medios bajo de pin CS para usar ese chip, y comienza a trabajar

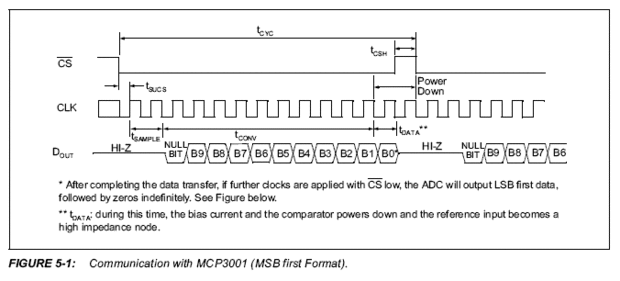

Para convertidores, a veces el convertidor necesita tiempo para tomar una muestra, para MCP3001, necesitas darle dos reloj ciclos mientras que toma la muestra, entonces los bits comienza a tu microcontrolador, la corriente en aquellos entonces se almacenan en la memoria de su microcontrolador

El código utilizar cambio de sello básico de comando que hace este proceso más fácil, si utilizas algo más, manualmente puede hacer el reloj de la alta, leer un poquito, poner el reloj bajo, pausa y repita hasta que todos los bits de 10 son leídos y almacenados

Para obtener más información, por favor, lea la hoja de datos de MCP3001

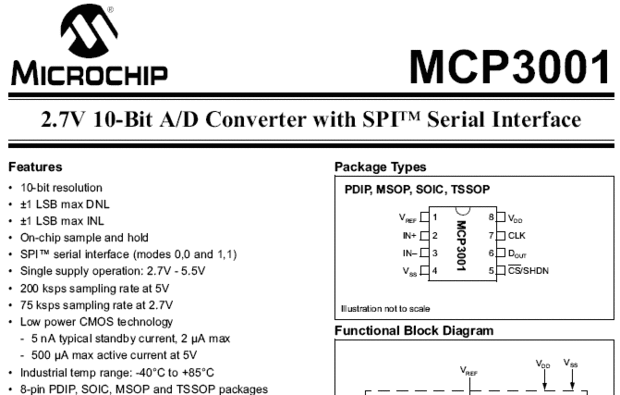

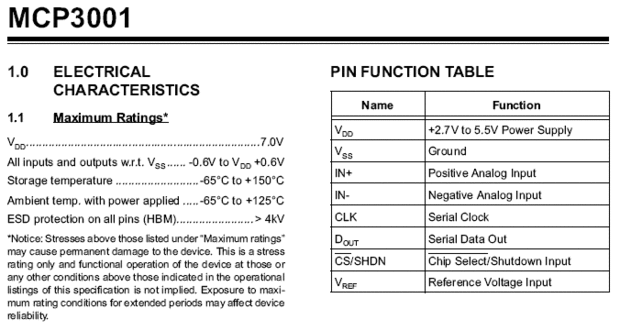

las imágenes de abajo son de la hoja de datos, leer lo
http://WW1.microchip.com/downloads/en/devicedoc/21293b.pdf
