Paso 2:
D1, 2, 3 y 4 = 1N4007
C1, 2, 3, 4 = 100uF/100V
Tablero de tira 11 tiras x 22holes
Bloque de terminales de 6W
panel de plástico grueso 3mm 55 mm x 83 mm
Alambre
3 M3 x 16mm tornillo, tuercas

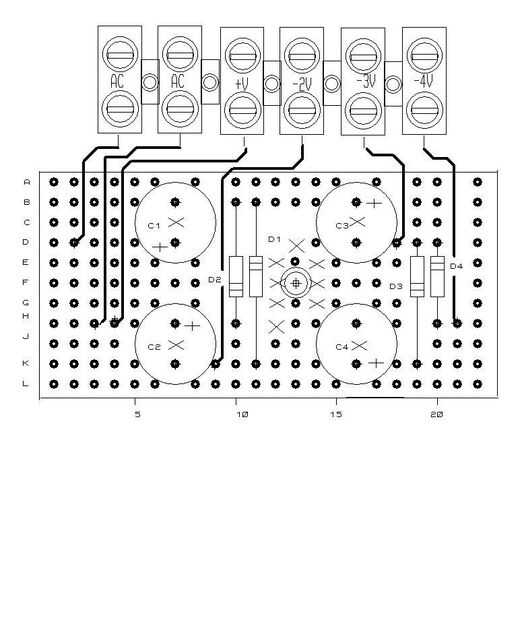

A continuación se muestra el diagrama del circuito. CA desde el secundario del transformador es alimentado a través de la red condensador diodo producir múltiplos rectificados de la tensión de entrada. De hecho, el circuito está formado de varios rectificadores de media onda en serie. La única desventaja del circuito es que el voltaje de ondulación tiende a ser un poco alto pero esto puede ser ayudado mediante la conexión de una tapa más suavizado en paralelo con los terminales de salida. Cuando manejar relés de motores y otros tales dispositivos esto es irrelevante.
