VoltPen (marcador en voltímetro) (1 / 6 paso)

Paso 1: Materiales y herramientas

En primer lugar, aquí está una lista de materiales y herramientas que utiliza para este proyecto.
(No te preocupes si no tienes algunas de las herramientas que utiliza. La mayoría de ellos se puede reemplazar con elementos cotidianos en el hogar)

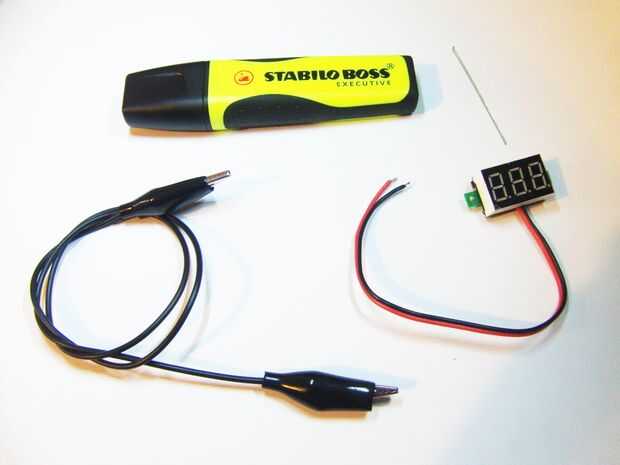

Materiales

-Marcador (utilicé dos para asegurarse de que tengo un buen aspecto final. Se puede utilizar sólo uno, pero pueden dañar la carcasa un poco al quitar la parte delantera del marcador).
-2.5-voltímetro DC de 30V, ebay enlace
-Cocodrilo abrazadera de alambre
-Cinta adhesiva
-Pin

Si desea agregar que una señalación de polaridad inversa, usted necesitará también:

-Taladro y una broca de 6mm
-Guantes

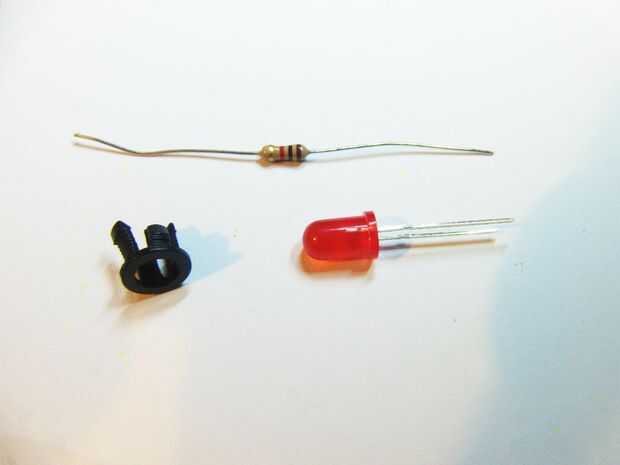

-LED (utilicé un rojo LED de 5mm)
Soporte de panel -LED
-1K resistencia (probé el mío de 2, 5V a 24v y esta resistencia parece funcionar bien, aunque no lo dejaria en durante mucho tiempo a más de 12v).

Herramientas

-Digital Caliper (cualquier gobernante hará el trabajo)
-Dremel y bits
-Pistola de pegamento caliente
-Rápido de la abrazadera
-Soldadura
