Paso 4: Alambre e instalar el pulsador

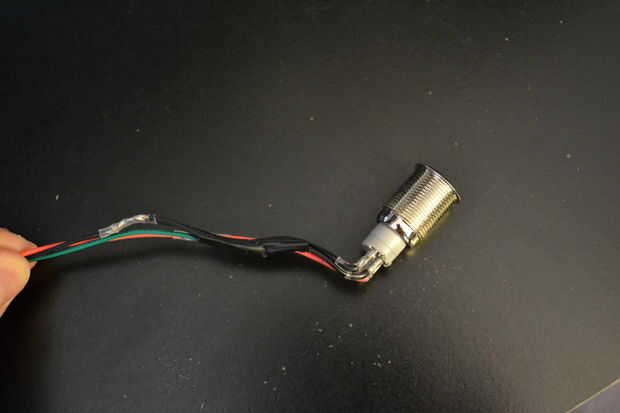

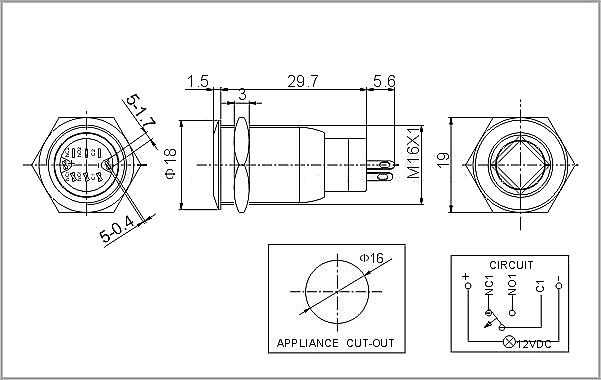

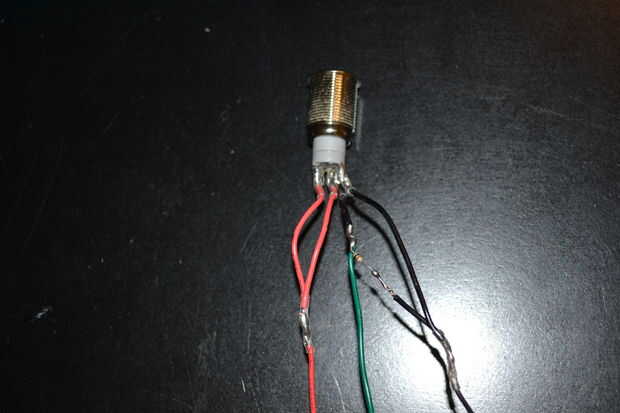

Se puede utilizar cualquier pulsador, pero fui con este botón particular porque se ve genial y se ilumina de azul.  El LED azul tiene una resistencia incorporada ya para su uso con 3 a 6V.  Alambré el botón de tal manera que sólo 3 cables tenían que conectarse a mi Arduino.  Separó el + 5V del alambre y la soldadura a la + y NO1 en el botón (ver diagrama).  Soldadura - suelo de alambre al cable - botón.  Soldar un cable de señal (verde en la imagen) al plomo de botón C1.  A continuación, suelde una resistencia de k 10 entre - suelo y los cables de señal.  Finalmente, utilizar calor envoltura y cinta aisladora para cubrir todos los cables expuestos.  Sólo debe haber tres cables desde el botón que se conectan a la Arduino/protoboard que permite el uso de la tecla como el LED de alimentación.  Conectar el + y - los cables y una constante + 5V pin - pernos de tierra en el protoboard.  Estos cables necesitan siempre energía!  Conecté el cable de señal del botón a pin #7 en mi Arduino.

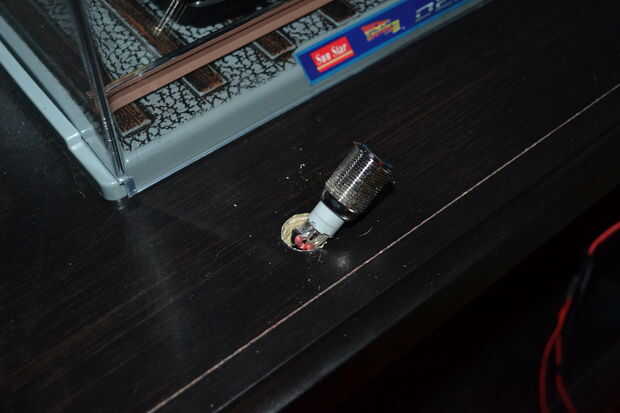

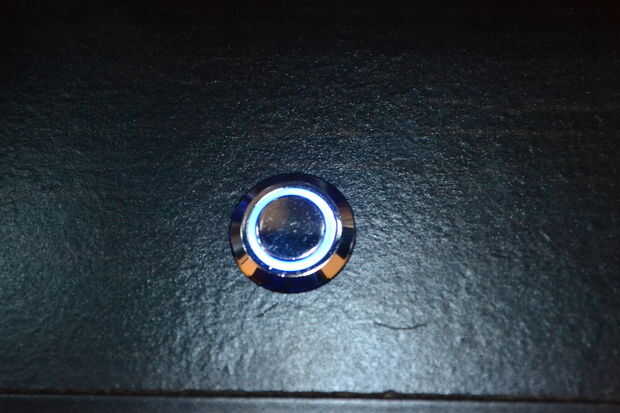

Perfore un agujero en el estante para el botón de reposo.  Además, perfore un agujero en la parte trasera de la librería para que puede alimentar los cables hasta el Arduino.
