Volver a propósito de un caso de disco (2 / 7 paso)

Paso 2: Lo que se necesita

  1. Un esquema del proyecto electrónico que desea colocar en el chasis.
  2. Identificación de los elementos (controles, metros, interruptores, conectores, leds, etc.) que desea montar en el frente, parte posterior, laterales y paneles del chasis inferior. Me gusta tener a mano todas las piezas antes de empezar el diseño y maquinado para minimizar los errores.
  3. El programa gratuito llamado "InkScape" Si usted quiere tener un panel de aspecto más profesional. Hay tutoriales en línea para el uso de InkScape, así como otro instructivo para la fabricación de paneles utilizando InkScape. También había un buen artículo en la fabricación de paneles en un artículo de la revista 2013 "Nuts y Volts". Alternativamente, puede utilizar Dymo etiquetas adhesivos o etiquetas en absoluto.
  4. Papel "cartulina". Se trata de papel grueso (110 lb), normalmente utilizado para hacer tarjetas caseras.
  5. "Azul" cinta de pintor.
  6. Es un marcador Sharpie pen para marcar sobre cinta de pintor.
  7. Broca para taladro de una 9/64".
  8. Un taladro o taladro de columna.
  9. Una plantilla vio si algunos recortes no son circulares. He utilizado una sierra de calar de Bosch con una hoja de "T101A0" que es estrecho de ancho, dientes finos y no "set".

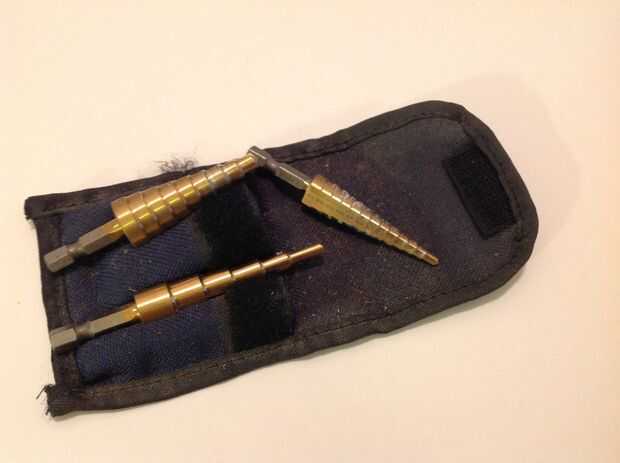

  10. Un pedacito de taladro del "paso". La imagen muestra un juego de tres brocas de paso que le permiten perforar agujeros progresivamente más grandes según sea necesario para la parte de la monta. Usando un poco de paso, no tienes que cambiar a brocas individuales. Puede obtener un conjunto de tres por $15 en Puerto de carga. Por lo general, utilizo solamente el más pequeño de los tres. Ciertamente, sólo puede usar brocas normales de uso para obtener el diámetro del orificio necesario.
  11. Un archivo redondo, "las", para la ampliación de los agujeros redondos si es necesario.
  12. Un archivo plano para agrandar agujeros no redondo, si es necesario.
  13. Krylon spray adhesivo o similar, para sujetar el panel frontal del papel al chasis. Otros pegamentos pueden trabajar así.
  14. Una impresora para imprimir el panel de documento. Utiliza un láser de color, pero un chorro de tinta puede trabajar también.
