Voronoi patas florero nogal (2 / 9 paso)

Paso 2: modelado 3D - tapa de madera

Aquí es donde la modelización comenzó y terminó con las piernas siendo modeladas en el medio.

Herramientas: Fusion360 software

Fue como esto:

  • Saqué algunas formas de que la parte superior puede ser en papel
  • Escogido el uno me gusto mejor
  • Dibujó en Fusion360 como un boceto 2D básico
  • Ha añadido algunas características de construcción como los arcos y la distancia deseada de las piernas desde el borde
  • Dibujó las formas de lo que yo quería los montajes de la pierna para que parezca (tardó más de lo esperado)
  • Patas modeladas según los (ver otro paso para detalles)
  • Extrusión de la forma de la parte superior
  • Sacó algunos sólidos adicionales para tener caras perpendiculares a las líneas exteriores

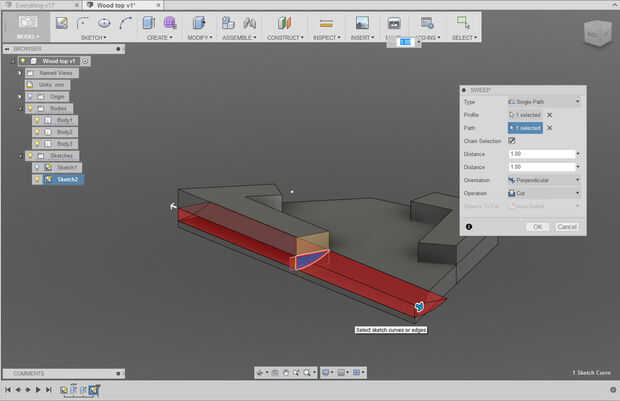

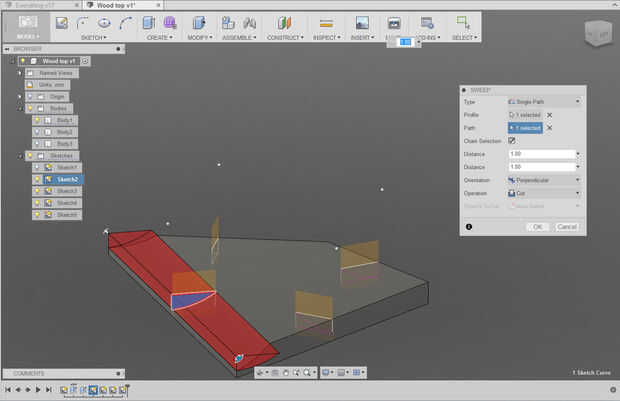

  • Los utiliza como planos para un sketch que más tarde solía hacer la forma del borde con la funcionalidad de barrido del bosquejo

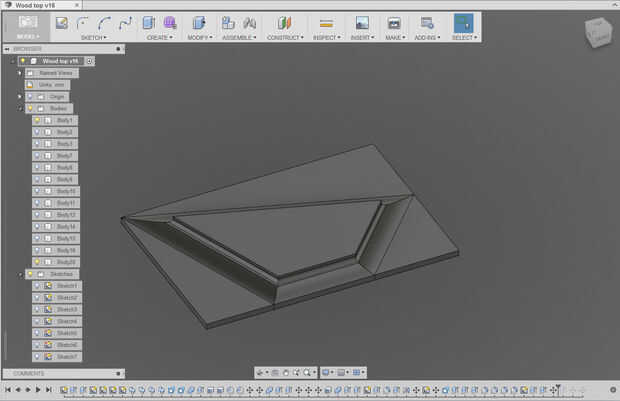

  • Finalmente añadió algunos filetes y chaflanes en los lugares que parecían uno necesitan (subjetivo)

Principales funciones que debe investigar para hacer algo como esto: dibujo en planos diferentes (incluyendo diagonal), combinar, sacar y barrido. La mayoría del trabajo todavía se hace dibujo en 2D. Vea las imágenes en el paso para una mirada más cercana.
