Paso 3: Preparar el Motor
El vórtice se hace por que refleja el rayo láser de un espejo giratorio, ligeramente en ángulo del plano. Esto proyecta el haz en un círculo mientras que gira el espejo.
El mejor motor es de una vieja unidad CDROM. Es generalmente 4 tornillos y un poco de ondulación para bajar las tapas y el motor de la bandeja es uno cerca de la parte delantera de la impulsión con la correa de transmisión en. Un par de tornillos para deshacer y un poco de desoldar y él está hacia fuera!
Cortar un círculo del espejo plástico alrededor de 3/8"(1cm) de diámetro. No tiene que ser perfecto, pero recortar en una forma aproximada. Usé un par de cortadores de alambre para hacer esto, pero tenga cuidado de no deformar el plástico.

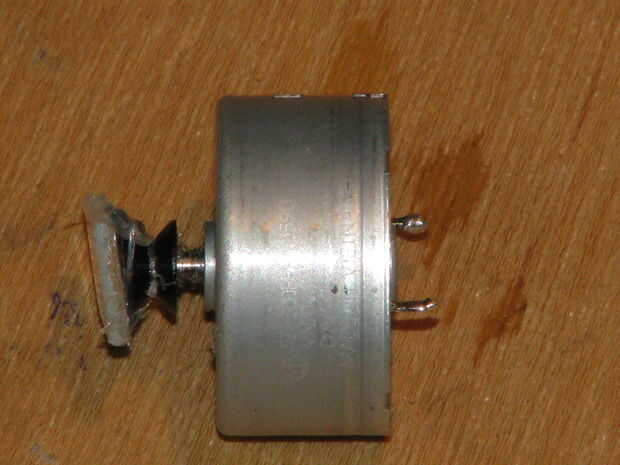

Poner una gota de pegamento caliente en el extremo de la polea del motor y centro del espejo en él en un pequeño ángulo al plano. Mira la fotografía para ver cuánto de ángulo. Mántengalo en esa posición hasta que el pegamento se establezca.
Mantenga el motor y encenderlo. Si tienes suerte, el motor girará sin demasiada vibración. Si vibra, recortar uno de los bordes y vuelta para arriba otra vez para ver si funciona sin problemas. Una vez que es razonablemente suave, verifique la alineación como abajo.
Brillan el láser en el espejo con el motor corriente celebrado en 45 grados para el puntero láser. El haz se reflejarse en el espejo y formar un círculo. Proyectar el círculo sobre una superficie plana y debe ser alrededor de 1' (30cm de) diámetro a una distancia de 2 pies (60cm),
Si está cerca, muy bien. Si no, cuidadosamente la palanca del espejo y hacer todo de nuevo. Una vez que usted tiene el derecho de ángulo, tratar y reducir la vibración más por recortar los bordes otra vez.
Seguir adelante hasta que estés contento con el ángulo y el nivel de vibración. Me llevó dos espejos y una docena glueings de re a mi derecha.
