Paso 6: La electrónica
Descargo de responsabilidad: hay muchas cosas que aprender acerca de leds Neopixels/ws2812. Estos leds pueden ser muy poder consumir. Así que no se entusiasme demasiado con la cantidad de LEDs en esta configuración.
Lo mejor es que tienes un 5v fuente de alimentación con menos de 1 amperio (para 10 leds). Si vas a usar muchos más leds, que desea buscar nivel cambiando porque el núcleo de la chispa funciona con 3.3v y los leds pide la línea de datos 5v.

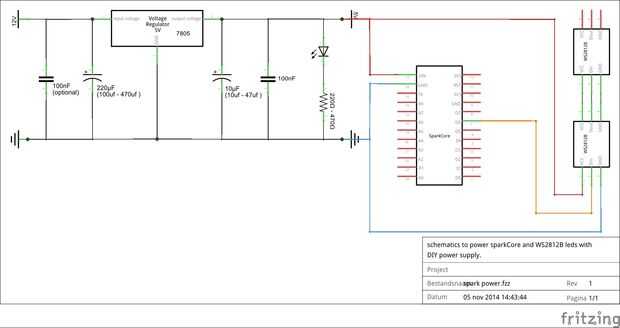

Si no tienes una fuente de alimentación de 5v puede hacer uno de una fuente de alimentación 12v max. Para esto necesita algunos componentes adicionales.
- Regulador de tensión L7805
- condensador de 100uF (opcional pero aconsejable)
- condensador de 220uF (o al menos algo entre 100uf en 470uf. Mientras la tensión nominal es superior a 12v)
- condensador de 47uF (10uF también es bien larga la tensión nominal es superior a 5v).

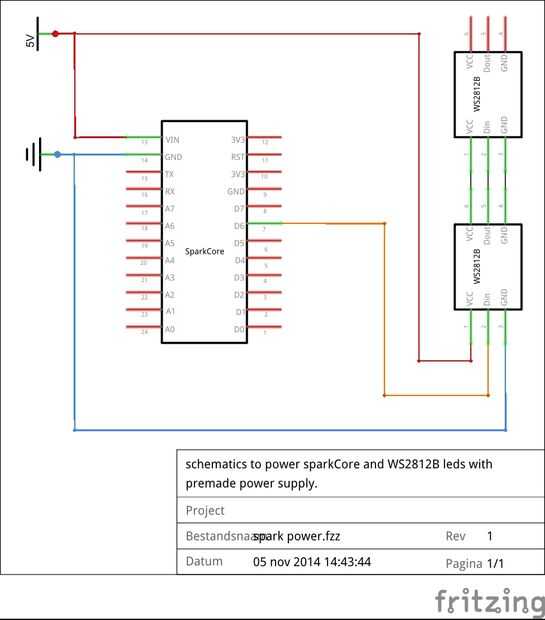

El scemetings para las versiones con y sin prefabricadas 5v de alimentación usted puede encontrar aquí ^.

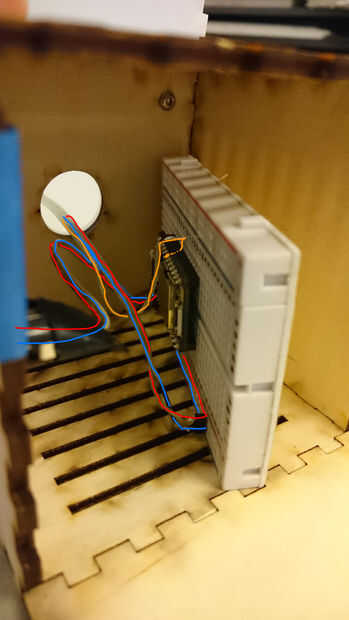

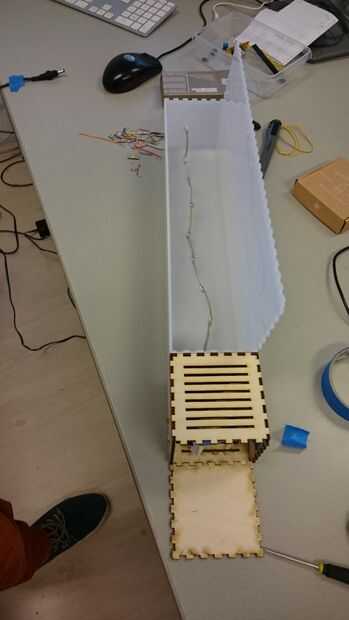

Montan las cosas:
Sólo para que le avise por adelantado - hacer 10 tiempo seguro de obtener la polaridad (+ y -) de cada alambre de la derecha.

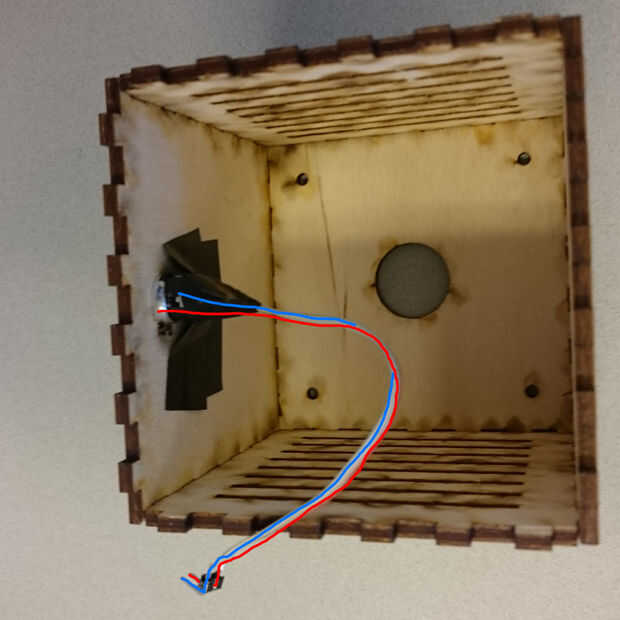

- Mida con un multímetro que clavijas de enchufe 5,5 mm es el + y el-.

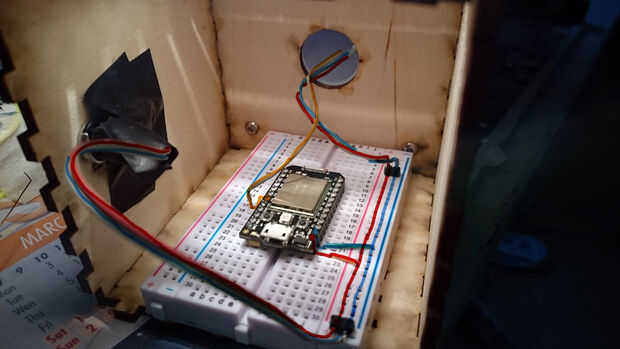

- El + va al pin VIN cruda en su núcleo y 5v / alimentación / Vcc / Vdd de los leds
- -Va al pin GND en el core y el GND / uve / Vss de los leds.
- Conectar pin D6 a la datos (Din) de los leds.
ADVERTENCIA: no conecte la alimentación y el USB CABLE al mismo tiempo.
También: cuando la fuente de alimentación desconectada de la energía el núcleo a través del cable USB - el LED se encenderá. Es posible que tu pc no como este (el LED puede dibujado un montón de corriente). Sólo desconectar los leds antes de conectar su chispa a través de usb. Está segura para alimentar los leds del ordenador si utilizas menos de ~ 10 leds.
