Voz activa lanzacohetes (4 / 6 paso)

Paso 4: Transistor conexiones

1) Coloque el Transistor en la protoboard. HACER que los voluminosos lado del TRANSISTOR es frente a usted!, esto es para asegurarse de que usted está colocando los cables donde se supone que. 2) Conecte la clavija de la derecha del transistor a la entrada de voltaje de lo lanzacohetes y sin usar pin (GND) de Arduino. 3) Conecte el pin central del transistor a la resistencia Ω 100 y conectar la resistencia al pin digital 12 de Arduino. 4) conectar la clavija de la izquierda del transistor en el cable positivo de la batería 8AA (con el clip de la batería de 9V) 5) por último, conecte el cable negativo de la batería 8AA (con el clip de la batería de 9V) a la entrada negativa de lo lanzacohetes

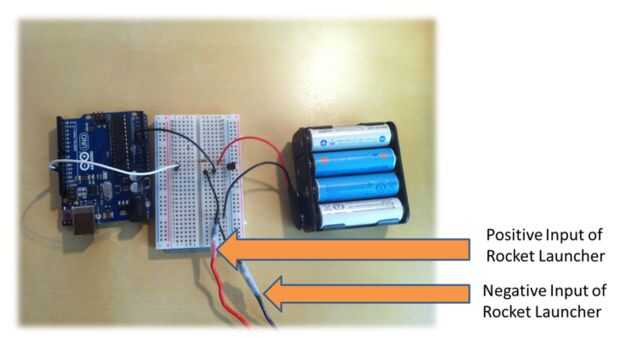

El transistor conexiones (sin 2 Emic y Ping)))) deberían parecerse a esta imagen.
