Voz controlada por Arduino robot (9 / 18 paso)

Paso 9: El «escudo motor»

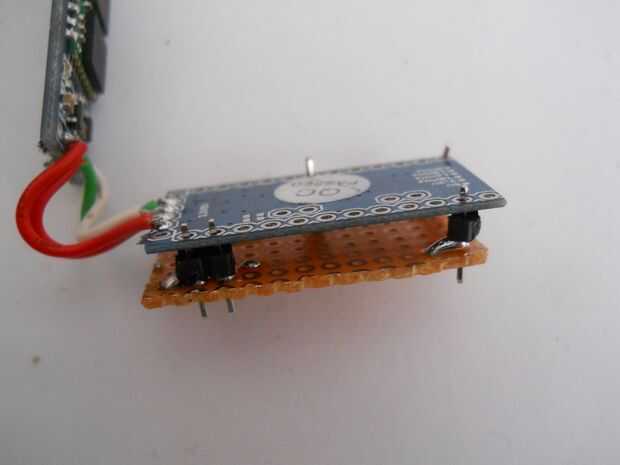

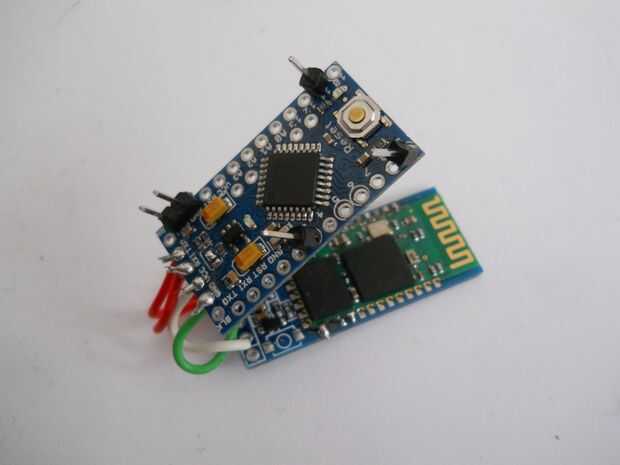

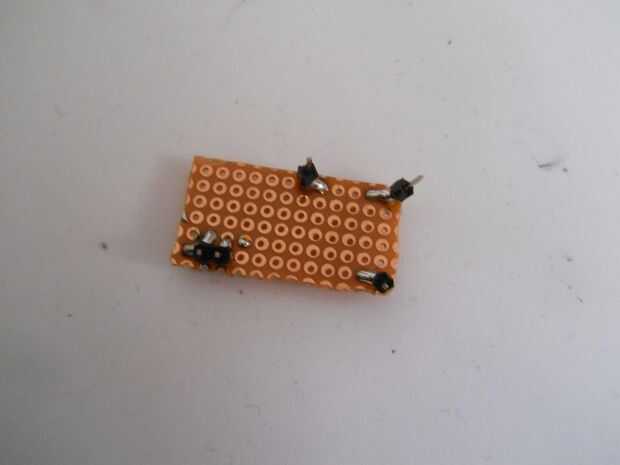

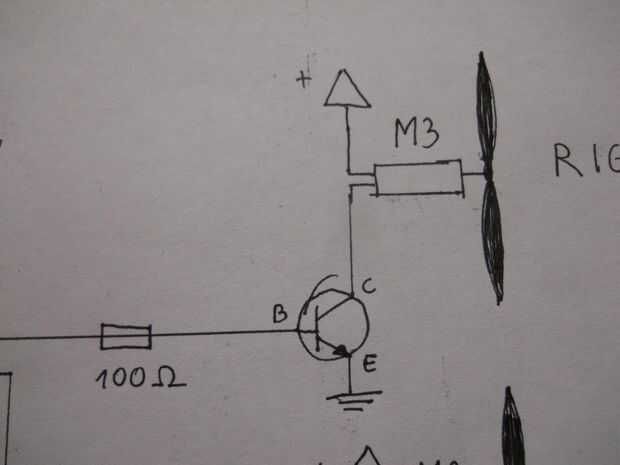

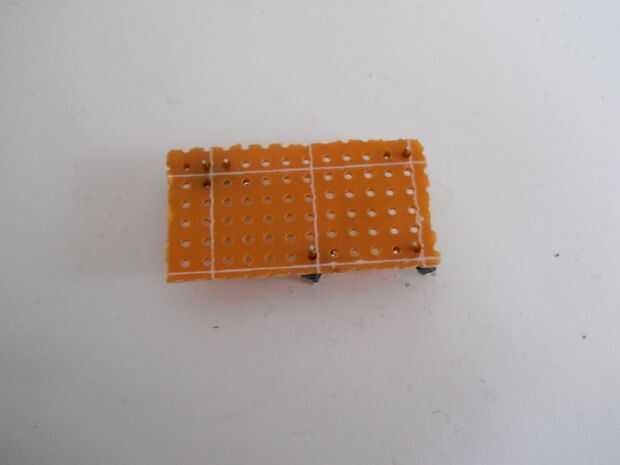

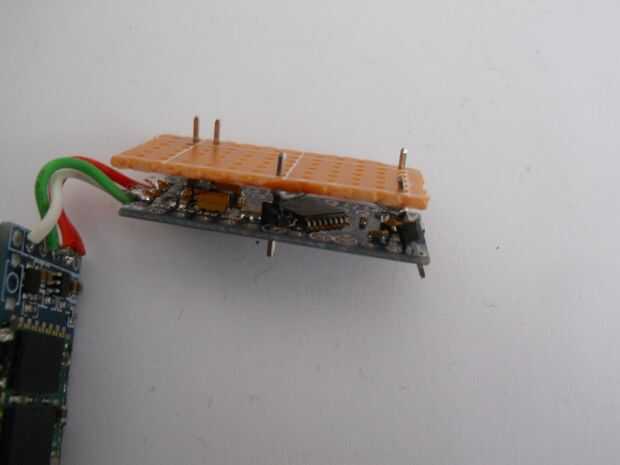

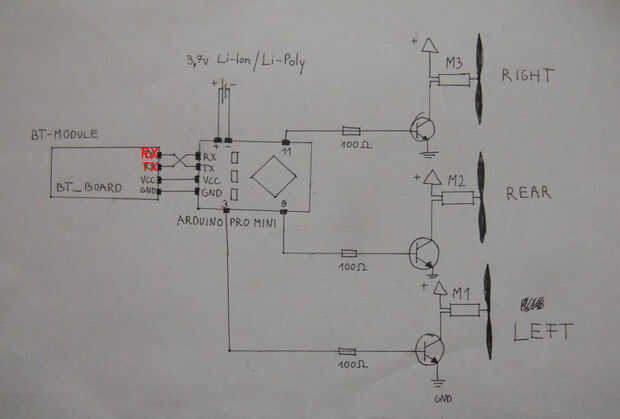

Ahora debe hacer un pequeño circuito que puede ser agregado fácilmente a la Junta Mini Pro. El circuito esquemático muestra las conexiones pero eché el resistor de 10kOhm porque su valor es demasiado alto, por lo que es mejor utilizar resistencias de 100 Ohm. Este circuito debe ser muy pequeño. La soldadura de las patas de conexión para el 9, 3, 11, pines GND y VCC igual me.

En el esquemático son corregir el RX y TX con color de fuente rojo.
