Paso 2: Configuración del circuito

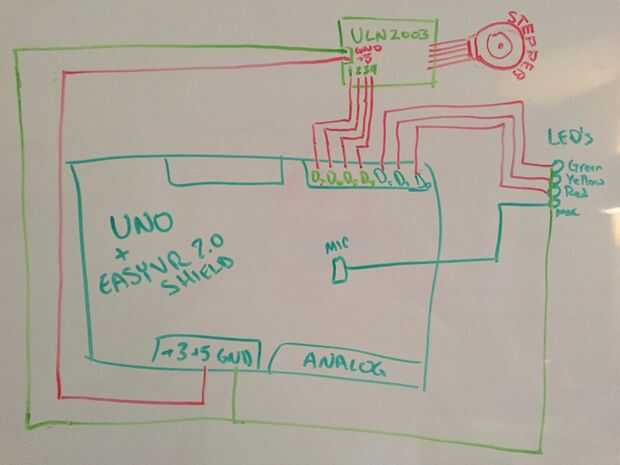

Utilizando el esquema anterior, podemos crear el circuito físico para nuestro dispositivo. Los 4 pines de control del motor se conectan en orden decending en arduino (IN1 a D7, IN2 a D6...).
El controlador paso a paso tendrá un salto directo de + 5 en el escudo de arduino. El LED debe tener su enderezamiento de 330 ohm entre el pin digital de arduino y la polaridad positiva del LED respectivo.
Unida toda mi LED en cinta eléctrica para mantenerlos junto y mirando ordenado cuando se coloca en la grieta de la puerta. Ser consciente no a cualquiera de sus conexiones de corto.
