Paso 5: Cableado del altavoz

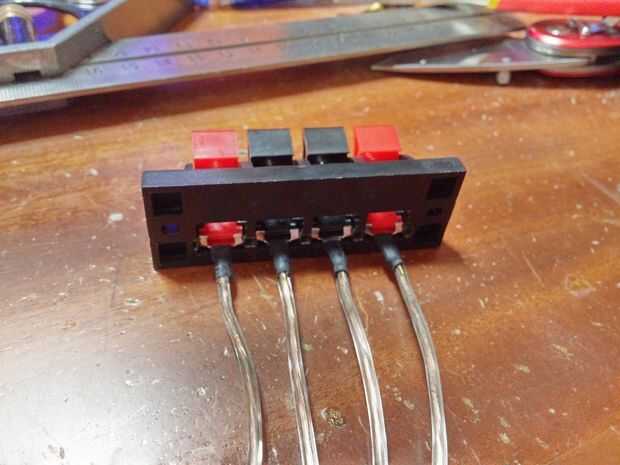

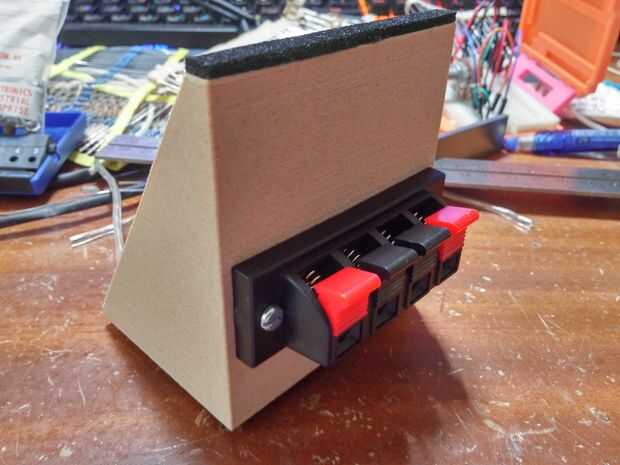

Comencemos con el cableado. Lo primero que será conectar es terminal del altavoz. Solo un cable a cada terminal de la soldadura, la longitud no importa pero que sea lo suficientemente largo para que pueda trabajar cómodamente. Añada siempre tubo termo retráctil en cada articulación. Cada cable de alimentación a través de sus respectivos agujeros y Monte el terminal permanentemente con dos tornillos M3 y 2 tuercas de M3.
Porque tenemos dos altavoces, ya que estamos creando audio estéreo, un orador albergará el amplificador y el conductor y el otro altavoz será sólo el controlador de la casa. Su su elección que altavoz desea casa el amplificador, usé mi altavoz derecho. Llamaremos el altavoz que tiene el amplificador del Altavoz principal y el otro se llama el Altavoz secundario.
Para el orador principal hay 2 pares de terminales positivo y negativo. El par 1 es para la alimentación y la tierra. El segundo par es para el otro altavoz. Ambos estos pares son realmente salidas sin embargo se puede utilizar el par de corriente y tierra como una entrada. Puede perforar un agujero extra en su vivienda si desea agregar un cable dedicado pero eso es sólo adicional de cableado que no quería hacer.
Para la secundaria, el diseño hasta ahora es exactamente igual pero el cableado del terminal es un poco diferente. Tanto los pares son entradas. El par 1 es corriente y tierra y el segundo par es la señal desde el amplificador que conduce el altavoz. Echa un vistazo a las imágenes para ver un diagrama de bloques simplificado.
Ahora que la explicación de los terminales están fuera del camino, permite cable altavoz secundario. Usé mi izquierda par de terminales, mirando de frente, como mi señal de audio. Suelde el cable rojo del terminal positivo del altavoz y el cable negro de la terminal con el signo negativo del altavoz. Ahora Asegúrese de que usted soldar 2 cables extras en los altavoces, razón de ser es porque usamos la misma señal para controlar el LED VU-metro. Revise las imágenes de arriba.
No haremos los mismos pasos para el altavoz principal porque tenemos que conectar el amplificador en primer lugar y luego conecte la salida para el altavoz.
