Paso 6: Trabajo en el interior!
Mi radio (con bastante mucho cada radio de su día) era originalmente mono, así sólo fue diseñado para sostener altavoces. Esto es donde el tamaño de los componentes IM310 realmente entran en juego. Puesto que quería dos altavoces para caber donde antes había sólo uno, que obviamente necesitaba dos altavoces relativamente pequeños. Los altavoces IM310 eran perfectos. Para asegurarlos, en realidad utilicé el original montaje de altavoz por los agujeros del altavoz superior y una placa de Unión para unir los altavoces en su sitio en la parte inferior.
Ahora, la parte realmente difícil de todo esto fue cambiar el movimiento deslizante control de IM310 de volumen para el movimiento de rotación de la perilla del volumen original de la radio. Sé lo que estás pensando. ¿Por qué no volver a control de volumen de IM310 un potenciómetro rotatorio? Bien, yo no pudo encontrar un esquema en cualquier lugar y no podía averiguar exactamente cómo el cableado trabajó en él. Parecía un poco diferente de un potenciómetro estándar, por lo que no quería ensuciar con él. Mi otra opción era conectarse de alguna manera mecánicamente el bote giratorio de la radio a la olla de la diapositiva de la IM310. Así que cómo he logrado esto era primer perforando un pequeño orificio en el eje del bote giratorio en la radio. Luego cortar una placa de metal y perforó un agujero cerca de la cima y había montada donde el bote giratorio montado en el chasis del radio. Entonces usé cinta de doble cara para montar la olla de la diapositiva a la placa metálica debajo de la olla de volumen original. LUEGO plástico soldado y había pegado un pedazo pequeño de plástico en la parte deslizante real del bote IM310 que perforé un orificio en ambos extremos del. A continuación pongo una chaveta a través del orificio perforado en el eje rotatorio de la olla y conectado el extremo de la chaveta en el agujero en la pieza de plástico soldada a la barra deslizante con un pedazo de un clip de papel. * Nota: Asegúrese de que sólo doblar los extremos del clip de papel alrededor de la chaveta y la pieza de plástico en el otro extremo. Si pegue, se unirá en cuanto intentas girar la perilla. Sé que esto suena todo como un montón de trabajo y también suena complicado, pero no es tan malo como parece. La imagen que simplificarlo un poco jaja. No dude en preguntar cualquier duda sin embargo!
Después de esa terrible experiencia, había montado en la placa de circuito principal. Utiliza un par de espaciadores de plástico para elevarla un poco por encima del estante de metal para evitar cortocircuitos en hacia fuera, y había asegurado con dos tornillos y tuercas. Luego pega caliente iPod 30 pin dock regleta de IM310 debajo del conectador del muelle, con el 30 pin terminal subiendo a través de la ranura del conector para base dock integrada. Nota: Tienes que pegar el tablero de bornes con el chasis de la clase de radio de medio insertado en el caso de la radio a menos que el cableado es lo suficientemente larga para permitir que el chasis fuera el caso.
Entonces corté algunas piezas de espuma para arriba para usar como aislante detrás de los altavoces en la parte inferior de la radio.

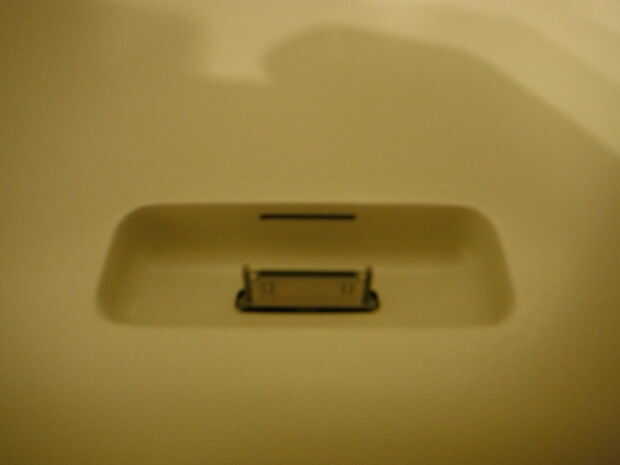

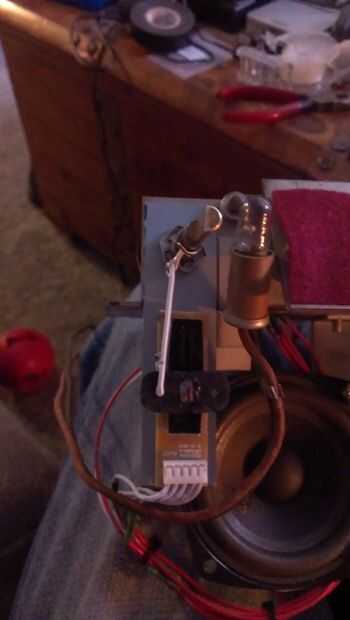

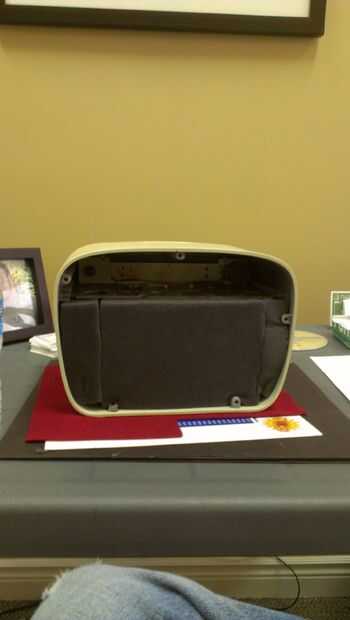

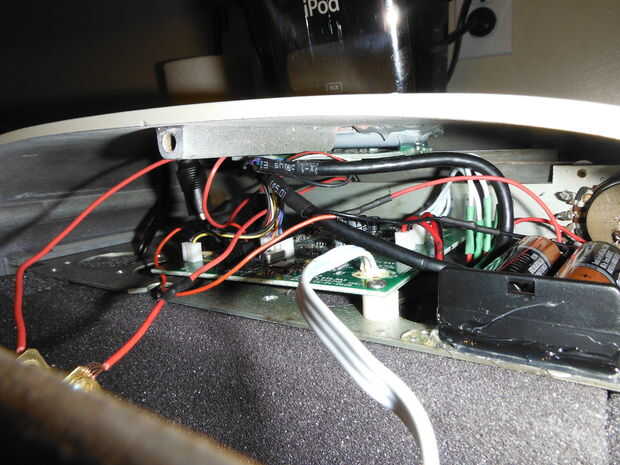

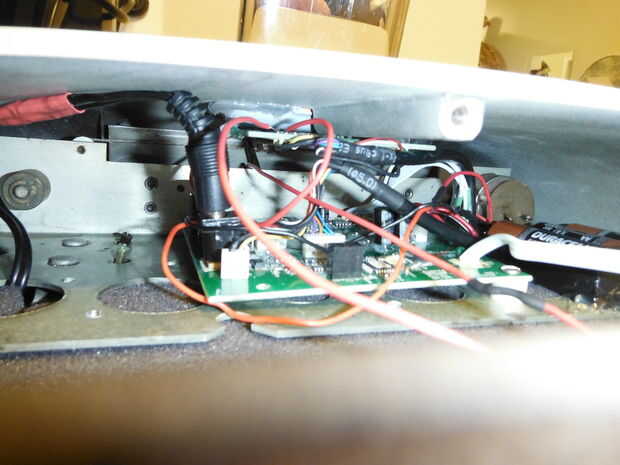

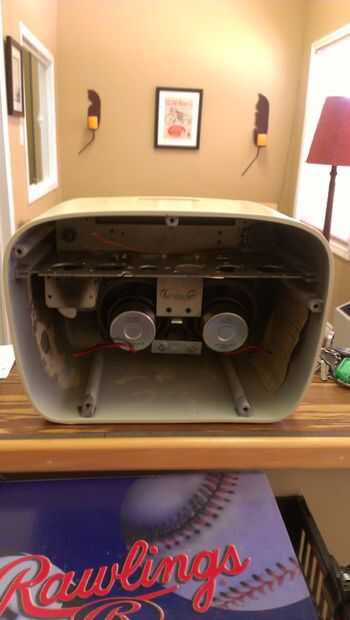

La primera foto muestra como se montan los altavoces y también el estante metálico por encima de ellos donde se montará el circuito, las fotos segunda y terceros muestran el tablero principal y tablero de conector de 30 pin montado en el interior, la cuarta foto muestra el acoplamiento todo mecánico para los potenciómetros, la quinta foto muestra el aislamiento en lugar detrás de los altavoces, y la sexta foto muestra el asegurado 30 pin terminal a través del conector dock. También cableado un solo LED en este punto y aseguró en el centro de la esfera y vinculada a un conmutador que coloqué en la parte posterior (siguiente paso).
