Paso 2: diseño
El punto es que usted necesita diseñar su circuito. No creo que alguna vez sólo debería copiar de otro esquema sin al menos intentar entender cómo funciona para usted. ¿Cuál es el punto? ¿Por qué no sólo compras pre-hechos? Queja sobre.

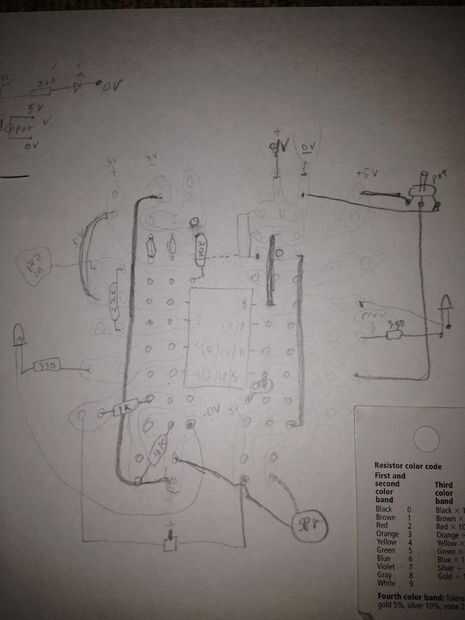

Ya que estaba usando un perfboard extrañamente diseñado que realmente tuve que pensar en donde fueron las cosas. La próxima vez creo que usaré una vieja rejilla regular, incluso si esto significa unas conexiones extras.
Por lo tanto, si usted necesita un poco más dirección te hablo te a través de los principales puntos del circuito. 9V + viene en directamente de la batería y se conecta al regulador de 5v. El regulador dispone de tres clavijas. Entrada, tierra y salida. Conectar + 9v a la entrada y la salida proporcionará + 5v. No te confundas y conecte nada a los 9v +. puse un par de pequeños condensadores en la fuente regulada sólo por la literatura picaxe le advierte que es importante. No estoy tan seguro, pero ¿por qué no? Encontraron estos innecesario así que quité para espacio.
Ahora a la viruta sí mismo. Manecillas del reloj. (Nota: omitir estos números cuando se hace la programación, consulte el manual en los archivos de ayuda!)
Pin 1 = + 5v
Pin 2 = entrada en serie para la programación. Si usted está programando esto en tu protoboard todavía necesita las resistencias allí para mantener el chip feliz.
PIN 3 = salida de LED. Sólo tiene que añadir una resistencia en serie con el LED y eres bueno. 330 ohms es el estándar. Creo algo un poco más grande que tenía alrededor.
Pin 4 = Interruptor de botón. He añadido esto al principio, pero realmente no es necesario el programa con que terminó. Dejó solo en para una función de agregado. Y no me gusta perder pasadores perfectamente buenas. Alambre para que cuando el interruptor está cerrado (!) que es una resistencia de 1 k entre + 5v y el pin y para que cuando el interruptor está abierto hay una resistencia k 10 entre 1k y 0V(ground). Creo que el manual picaxe lo explica mejor.
Pin5 = condensador y altavoces en serie. El condensador filtra ruido DC o algo me dicen. El resultado es un altavoz más ruidoso. Mina fue mucho más fuerte sin ninguna amplificación. Si el tuyo es muy fuerte añadir una resistencia en la serie o un pote de recorte para ajustar el volumen.
Pin6 = interruptor de inclinación. Cable del mismo modo como perno 4 excepto uso del interruptor de inclinación.
Pin7 = doble uso... ¿No es eso dulce que picaxe le permite utilizar este pin dos maneras?
El primer uso es para la programación. Ésta es la salida serial. Es importante si desea programar el chip en la placa. Solo tienes una manera de conectarse el cable de programación. Usar cables de Caimán.
El segundo es para una salida de LED al igual que el pin 3. Otra vez, usted puede dejar el LED. Ellos sólo parpadean. ¿Qué estoy diciendo? DEBE poner el LED ya que cada proyecto necesita luces blinky.
Pin8 = 0V. Este pin a tierra.
¿Claro como el barro? Simplemente hablando este circuito utiliza dos pines para salida a LED, uno de los pines para la salida de altavoces y dos pasadores para recibir la señal de los interruptores.
Ahora todo lo que queda es el mecanismo de "desactivar". Una vez que el jugador figura hacia fuera cómo abrir la caja que debe ser una manera para ellos detener el programa. He decidido la mejor forma de hacerlo es para restaurar todo el programa mediante la reducción de la potencia. Agregare una especie de interruptor para el cable de la batería. O tal vez simplemente te corte el cable y trence los extremos con la mano. La forma "difusa" el dispositivo es realmente separar los cables. Vamos a ver.

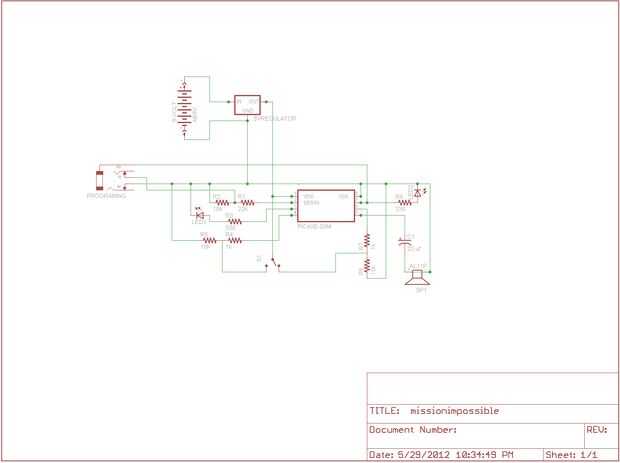

ACTUALIZACIÓN: he añadido el esquema. Ninguna garantía de esto es perfecto ya que acabo de empezar aprendiendo a usar el águila, y no tengo ni idea sobre estándares o prácticas recomendadas de diseño esquemático. Ayuda crítica es bienvenida.
