Vulcanus V1 Reprap 3D-impresora 300€ (11 / 15 paso)

Paso 11: Electrónica: cableado

Lo que usted necesita:

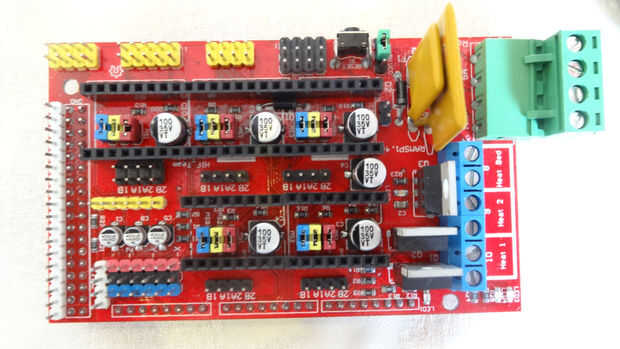

-1 x rampas 1.4

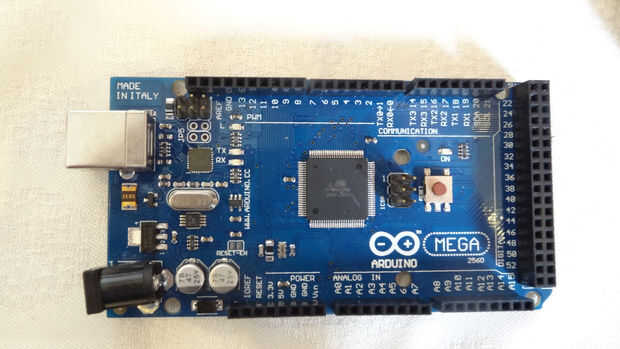

-1 x Arduino mega 2560

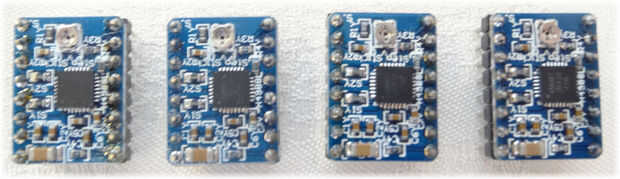

-2 x A4988 Stepstick (para el eje z y extrusora)

-TMC2100 2 x (X y eje Y)

Lo que hacen:

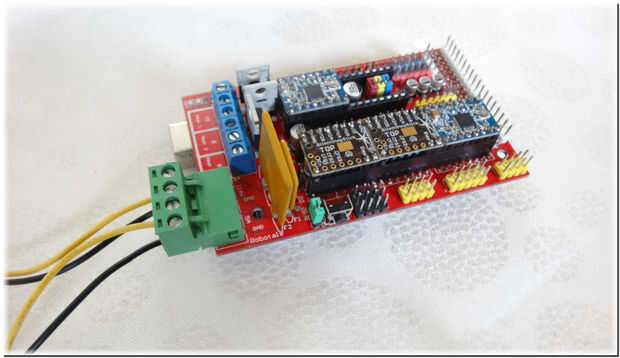

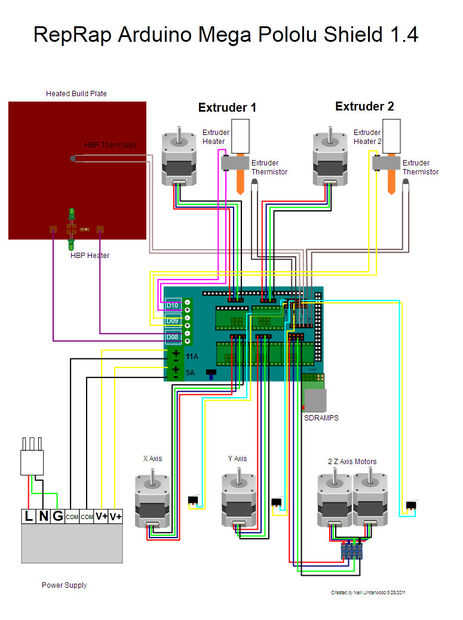

Conectar la electrónica como en la imagen esquemática

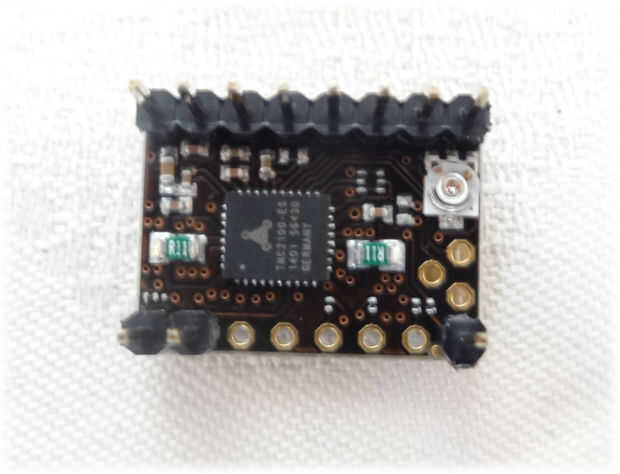

Entonces Suelde la TMC2100. Para llevarlos a stealthChop Microstepping del modo 1/16 con interpolación a 1/256, que necesita de la soldadura como en las fotos.
