Vulcanus V1 Reprap 3D-impresora 300€ (5 / 15 paso)

Paso 5: Montar la segunda etapa etapa: Z-Motor

Lo que usted necesita:

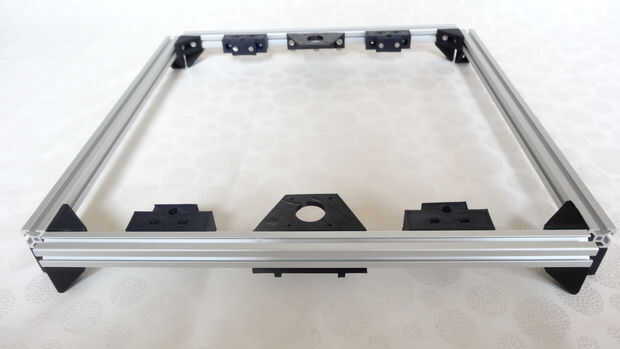

-La etapa de base en el paso 4

-10 x tornillos M5x10mm

-8 x tornillos M5x12mm

-16 x M5 ranura tuerca

-8 x tornillos de M4x20mm

-8 x tuercas M4

-8 tornillos de 10 mm M3x

-4 x parte impresa "Z-Rodholder"

-4 x parte impresa "Z-Rodclamp"

-2 x parte impresa "Z Motor"

-2 x Nema 17 Steppermotor

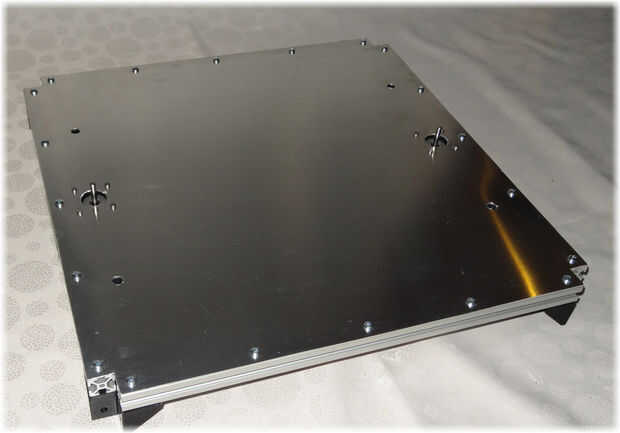

Si tienes unas placas de aluminio que también necesita:

-20 x tornillos M4x6mm

-20 x tuercas cuadradas M4

Lo que hacen:

-Atornillar la "Rodholder Z" y el "Z-Rodclamp". Luego montar en el escenario

con algunos M5x12mm tornillos y apretar todo.

-Atornillar la Nema 17 Steppermotor con algunos tornillos M3x10mm en el "Z-Motor". Después de se monte en el escenario con algunos tornillos M5x10mm y thigten todo hacia abajo.

Vea el paso
