Vulcanus V1 Reprap 3D-impresora 300€ (6 / 15 paso)

Paso 6: Ensamble del estirador

Lo que usted necesita:

Imprime piezas:

-1 x el bloque de muelles de Thingiverse Thingiverse

-1 x parte del impreso "Direct Drive"

-1 x parte del impreso "Direct Drive Hotend abrazadera"

-1 x parte del impreso "Hotend Fan"

-1 x parte del impreso "X-carro"

Mecánica:

-1 x E3d V6 Hotend

-1 x interruptor Micro

-3 x 40 mm ventilador

-4 x LM8UU

-Algunos M4 y M3 tornillos + tuercas

-3 x 40 mm ventilador

Lo que hacen:

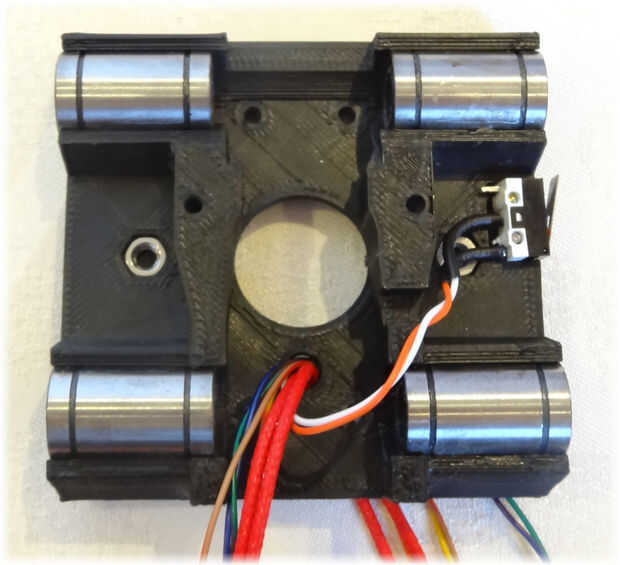

1. pones el LM8UU en el "carro de X"

2. luego insertar dos tuercas hexagonales M4 en el "carro de X"

3. después de atornillar el interruptor micro sobre el "transporte de X"

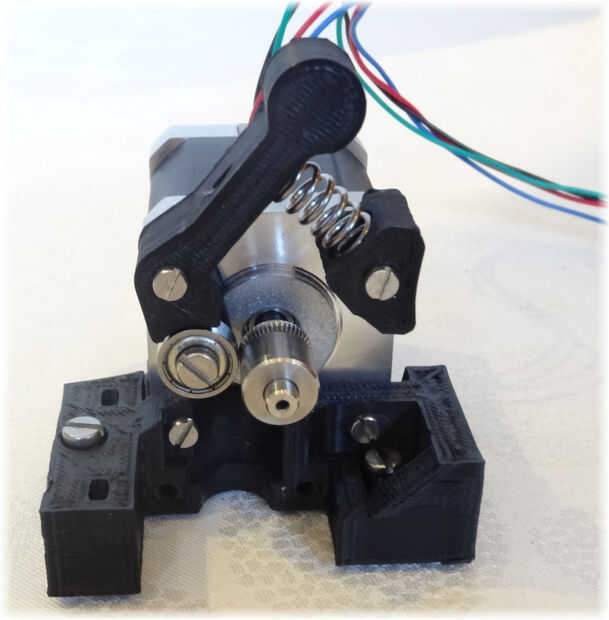

4. tornillo del Motor en el "Direct Drive" impreso parte (2 x tornillos de M3x10)

5. también debe fijar el bloque de muelles de Thingiverse con dos tornillos M3 (M3x16mm)

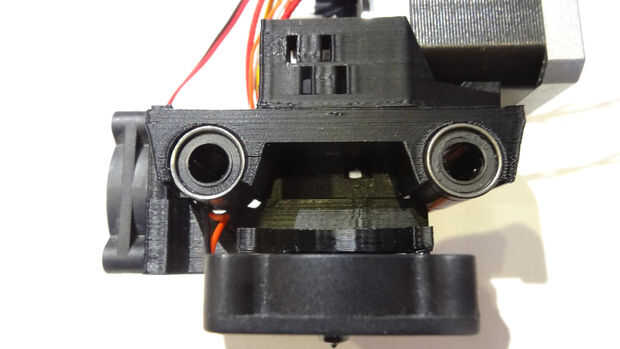

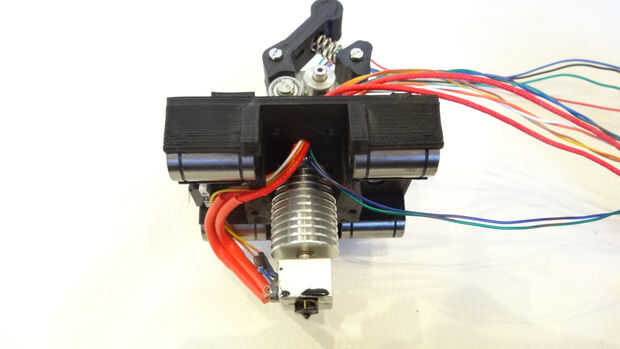

6. después de usted conecte el Hotend con la parte de "Direct Drive Hotend abrazadera" impreso en la unidad de"directo"

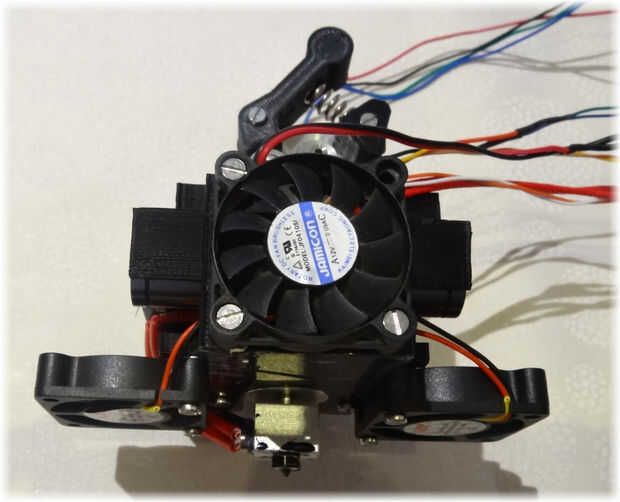

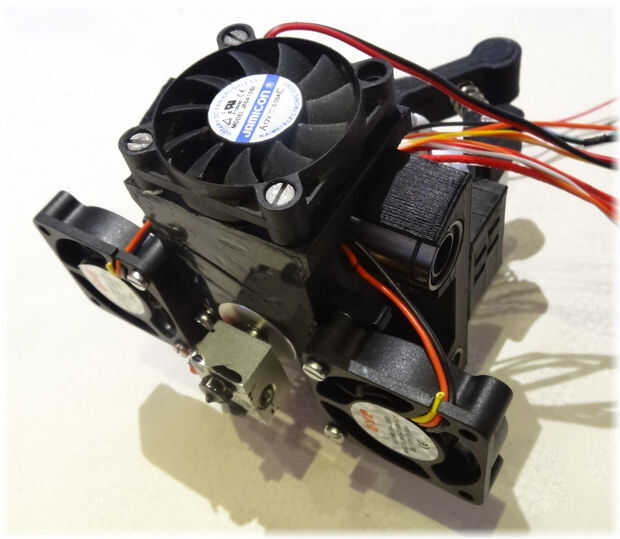

7. por último atornillar 3 ventiladores en la "Hotend Fan2 impreso parte (M3x10mm tornillos de 12 x)
