Paso 7: Montar la tercera etapa: CoreXY-movimiento
Lo que usted necesita:
Imprime piezas:
-1 x "Tensor de la correa"
-1 x "Loca"
-1 x "Loca con tope"
-2 x "Motor"
-2 x "X-End Bolt"
-2 x "X fin tuerca"
-4 x "Z-Rodclamp"
-4 x "Z-Rodholder"
Mecánica;
-2 x motores Nema 17
-2 x polea GT2
-1 x correa de GT2
-4 x LM8UU
-2 x 33cm (smoothrods mm (eje x)
-2 x 34, smoothrods de 7 cm y 8 mm (eje y)
Rodamientos -16 x 624zz
-20 tornillos de 20 x M3x
-20 x M3 tuercas hexagonales
-16 tornillos M5x12mm
-6 tornillos M5x10mm
-algunos tornillos M4 (la longitud de los tornillos que corte individual de 45mm tornillos de M4)
-algunas tuercas M4
Electrónica:
1 x Microswitch
Lo que hacen:

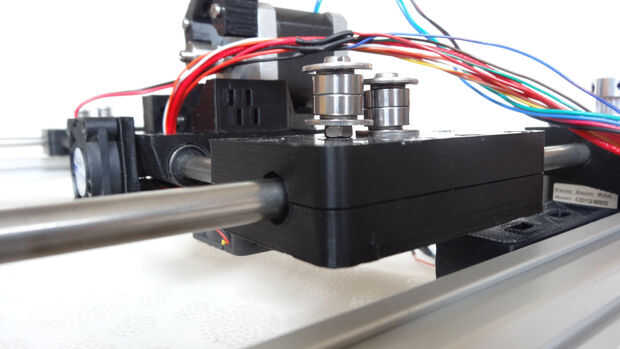

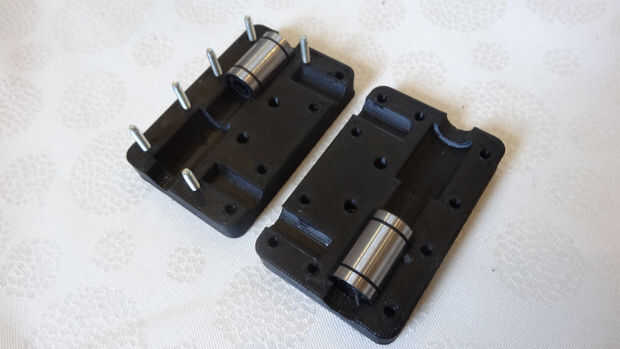

1 atornillar el "perno X fin" + "X fin tuerca" con algunas tuercas tornillos M3x20mm y M3 juntos. Después de eso tomar las barras lisas en ella. A continuación, conecte el extrusor para el eje x.

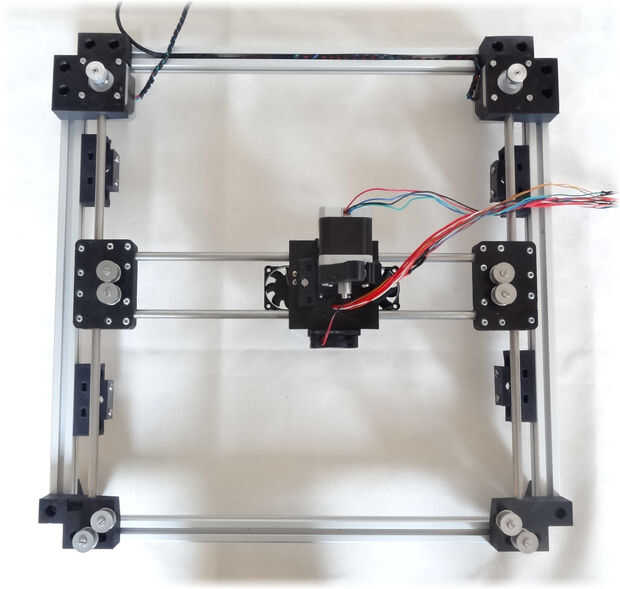

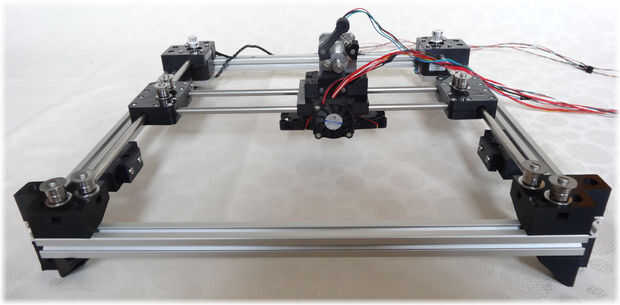

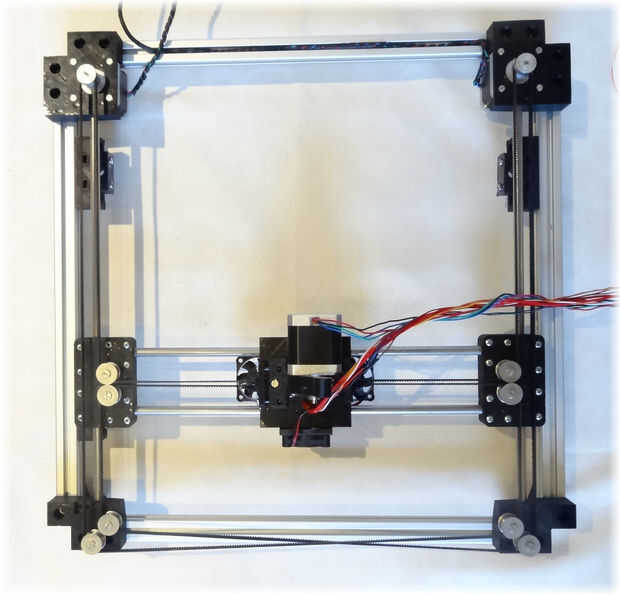

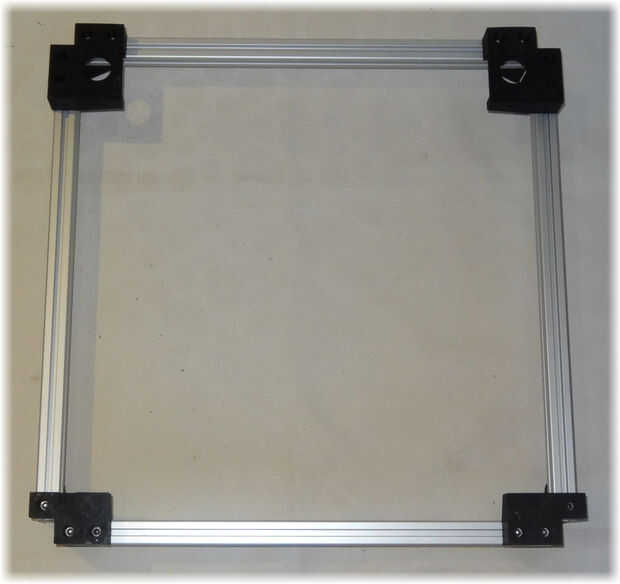

2 ahora puedes ponen las barras lisas del eje y en los extremos de la X y conectan con el impreso "Motor" y "Rueda loca".
3 Apriete el "Motor" con algunos tornillos de 12mm M5x abajo, la "rueda loca" con algunos tornillos M5x10mm

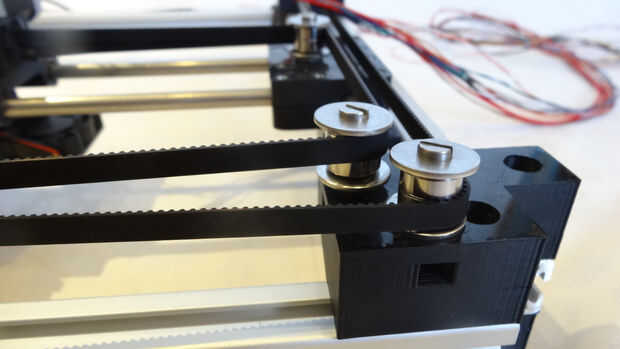

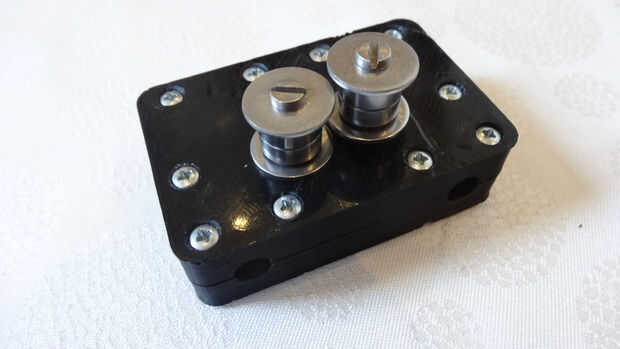

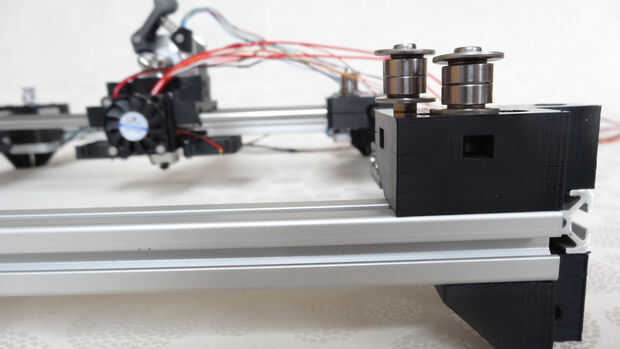

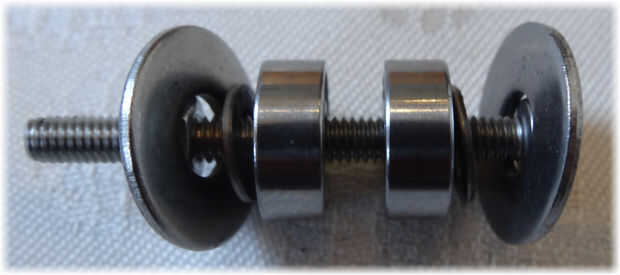

4 luego hacen los rodillos (ver fotos) y apriete hacia abajo
5 poner la Nema 17 motores en el "Motor" y apriételos con algunos tornillos de 10mm M3x abajo.

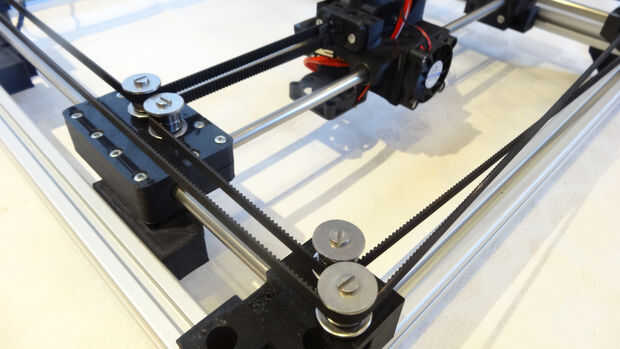

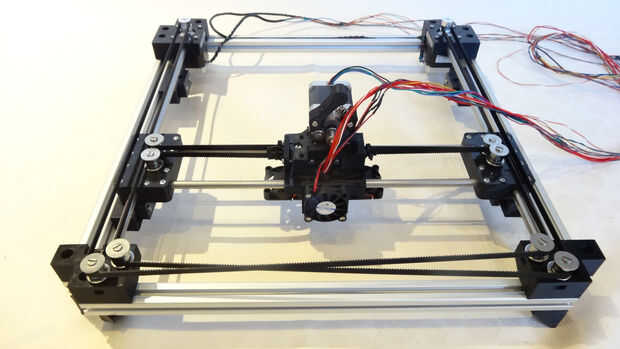

6. Conecte la correa (ayuda: CoreXY)
