Vulcanus V2 Reprap impresora 3D (12 / 27 paso)

Paso 12: Haga el eje Z

Para este paso es necesario:

---Cantidad---

---Descripción---

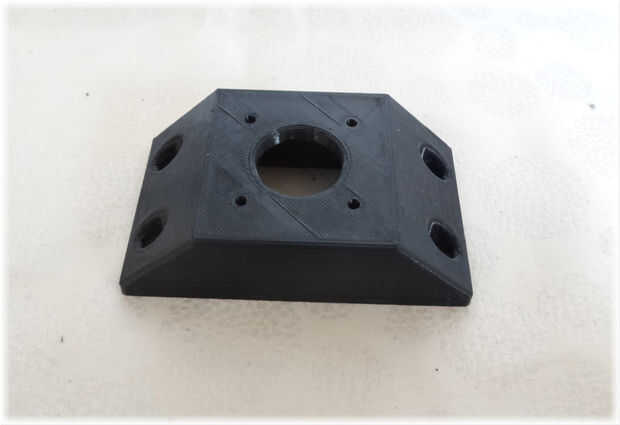

1 x"Z-Motor" impreso parte
4 x"Tuerca de soporte de eje z" impreso parte
4 x"Tornillo del soporte del eje z" impreso parte
2 xbarras lisas 16x440mm
16 xM3x30mm tornillos
16 xM3 Tuerca hexagonal
1 xMotor NEMA 17

#########################################################

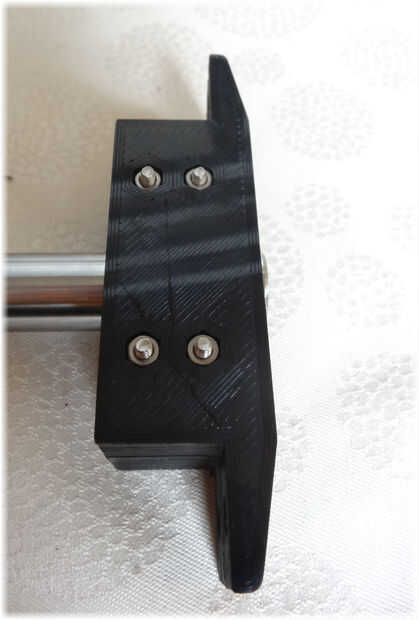

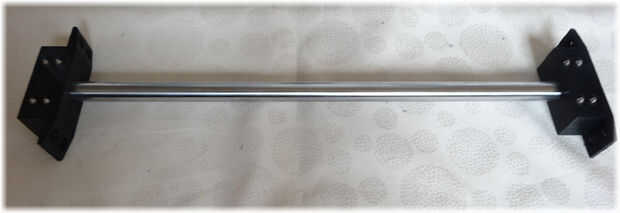

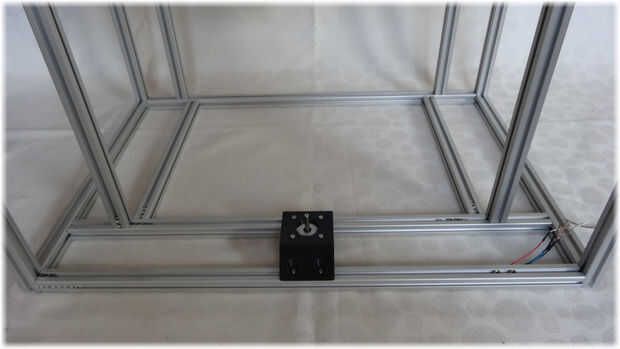

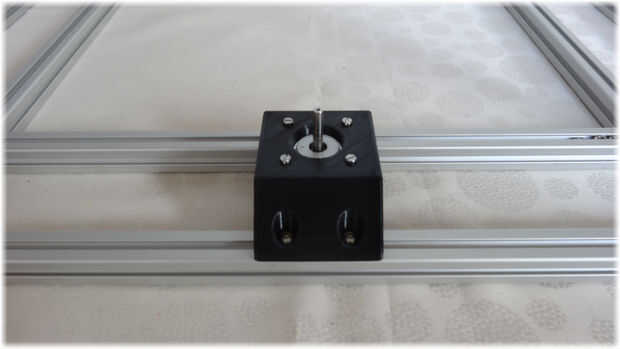

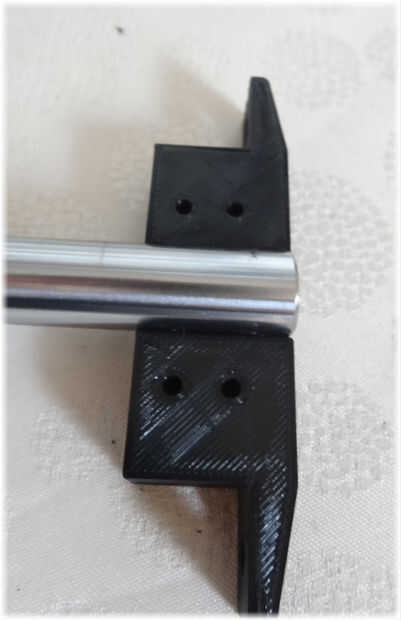

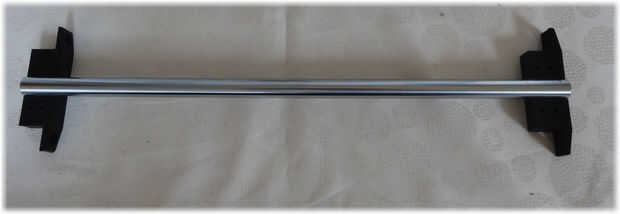

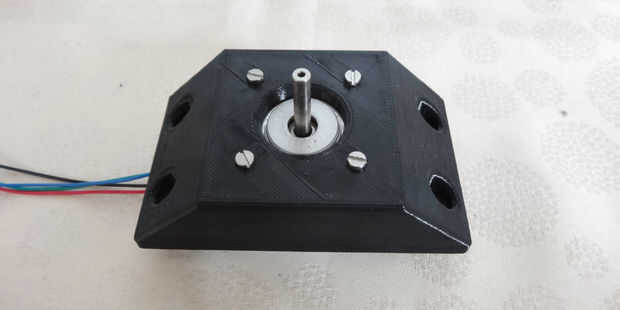

-En primero tienes que conectar la Nema 17 Motor al "Z-Motor" impreso parte usando cuatro tornillos M3x10mm. Después de que tome las barras de smoot 16x440mm y Únete a la "tuerca o tornillo eje z titular" impreso parte. Puede conectar las piezas mediante 16 tornillos de x M3x30mm y 16 x M3.
