Vulcanus V2 Reprap impresora 3D (21 / 27 paso)

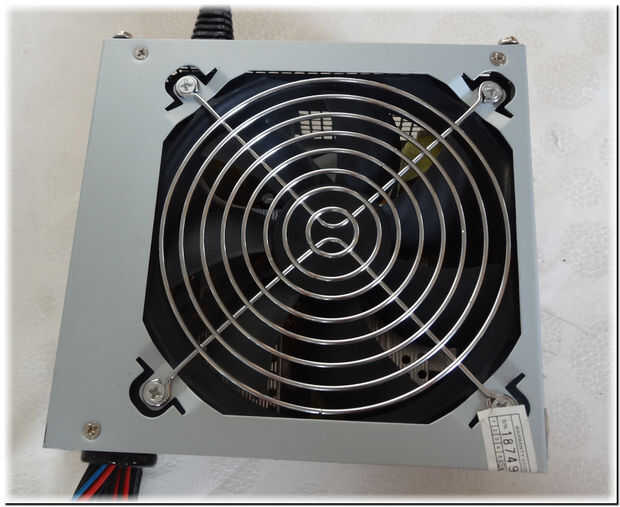

Paso 21: Modificar la fuente de alimentación ATX

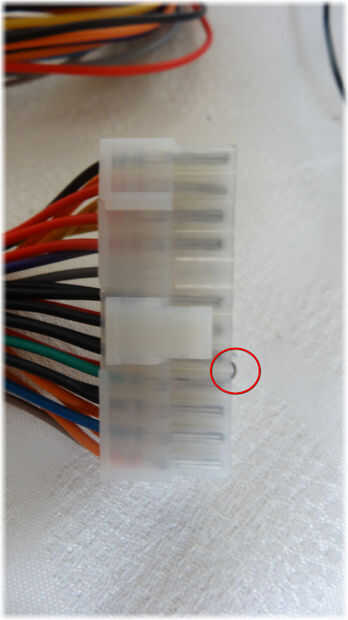

Este es uno de los pasos más fáciles:-). Sólo tienes que conectar el cable verde con uno de los cables negros. Usted puede hacer eso con un puente en el conector, o usted puede abrir su soldadura ATX el cable verde y negro juntos y desoldar todos los cables que no necesita.

Solo necesitas los cables rojo, amarillo y negro.

Amarillo tiene un voltaje de 12V que se utiliza para el 1.4 de rampas y mi "Mosfet PCB"

Roja tiene una tensión de 5V que se utiliza para power PC naranja.

El negro es tierra
