Paso 2: Piezas mecánicas
Extrusiones de
Compré mi extrusiones de aluminio de SMT-Montagetechnik, es más barato, cuando usted compra 20x1m y cortarlas en casa para su longitud perfecta. Estos son los tamaños de las protuberancias:
| Cantidad de------ | --------Lenght-------- |
|---|---|
| 12 x | 600mm |
| 2 x | 500mm |
| 6 x | 400mm |
| 2 x | 430mm |
| 2 x | 390mm |
| 2 x | 350mm |
| 2 x | 335mm |
| 2 x | 315mm |
| 2 x | 300mm |
| 2 x | 292mm |
| 2 x | 265mm |
| 2 x | 245mm |
Tuercas y tornillos
La tienda más barata en Alemania, que me enteré, a comprar tornillos en VA! es Kleinteileversand, pero en esta tienda online sólo tornillos superiores a M5, así que tienes que comprar los otros tornillos/tuercas de tu hardwarestore local (en mi caso Hornbach)
---Cantidad--- | ---------Part---------- | ---Dónde comprar--- |
|---|---|---|
| 200 x | Tornillos M5x10mm | Kleinteileversand |
| x 100 | M5 tuercas de maleficio | Kleinteileversand |
| x 50 | M3x30mm tornillos | Localhardwarestore |
| 8 x | M4x18mm tornillos | Localhardwarestore |
| 8 x | M4x45mm tornillos | Localhardwarestore |
| x 50 | Tuercas hexagonal M4 | Localhardwarestore |

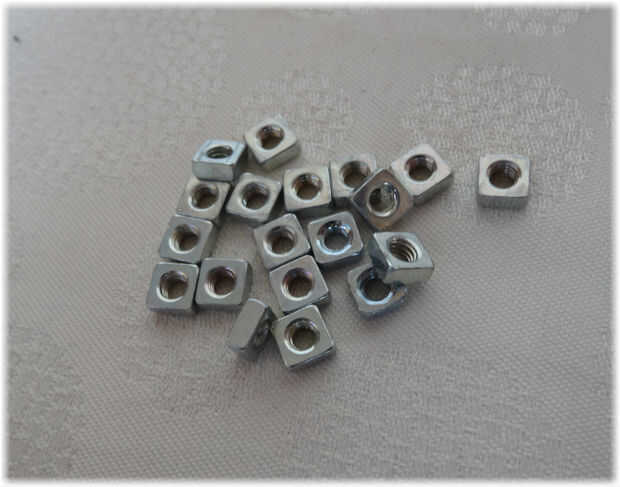

| 200 x | Tuercas M4 Plaza | Localhardwarestore |
| 200 x | Tornillos M4x6mm | Localhardwarestore |
| 16 x | Tornillos M3x10mm | Localhardwarestore |
| x 100 | Tuercas hexagonales de m3 | Localhardwarestore |
| 12 x | M4 Tuerca de bloqueo del uno mismo | Localhardwarestore |
| 4 x | Arandela M4 | Localhardwarestore |
| 4 x | Tornillo M3x16mm | Localhardwarestore |
Movimiento lineal
Para el movimiento Linear, utilizo varillas lisa 12mm para las barras lisas X/Y-movimiento y 16mm para el eje z, así que tengo un sistema de movimiento lineal realmente rígido.
---Cantidad--- | ---------Part---------- | ---Dónde comprar--- |
|---|
