Paso 6: El marco principal
Para este paso es necesario:
---Cantidad--- | ---Descripción--- | |
---|---|---|
12 x | extrusiones de 600mm | |
2 x | extrusiones de 500mm | |
6 x | extrusiones de 400mm | |
2 x | extrusiones de 430mm | |
2 x | extrusiones de 390mm | |
2 x | extrusiones de 350mm | |
2 x | extrusiones de la 335mm | |
2 x | extrusiones de 315mm | |
2 x | extrusiones de 265mm | |
2 x | extrusiones de 245mm | |
2 x | "Esquina de 45°" impreso piezas | |
2 x | extrusiones de 245mm | |
x 56 | Tornillo M5x10mm | |
#########################################################

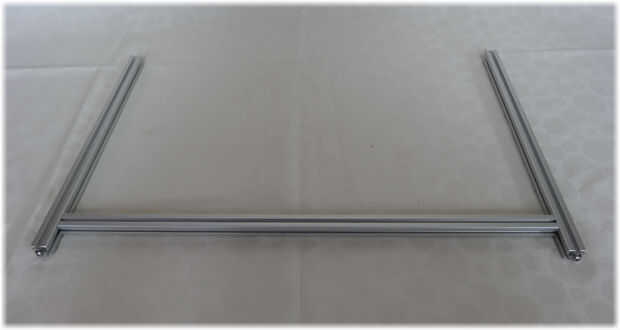

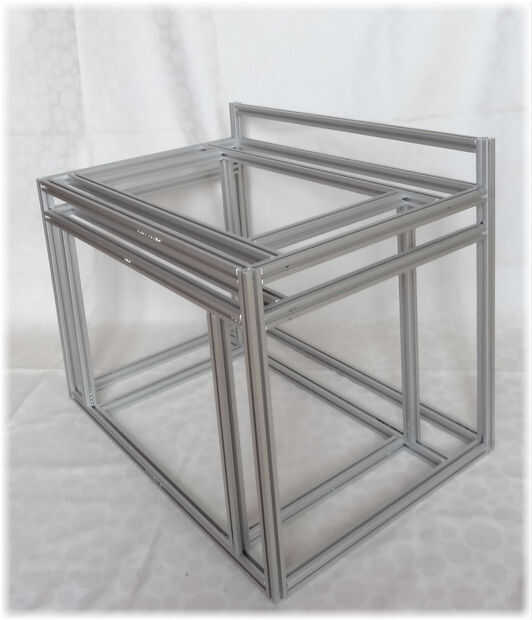

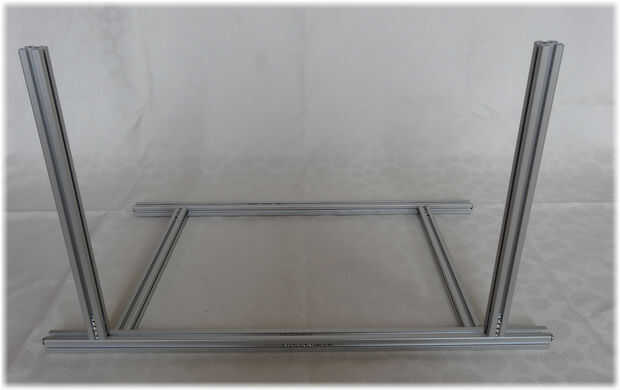

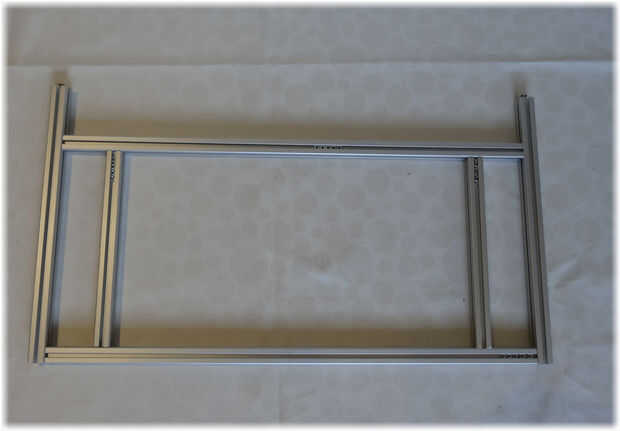

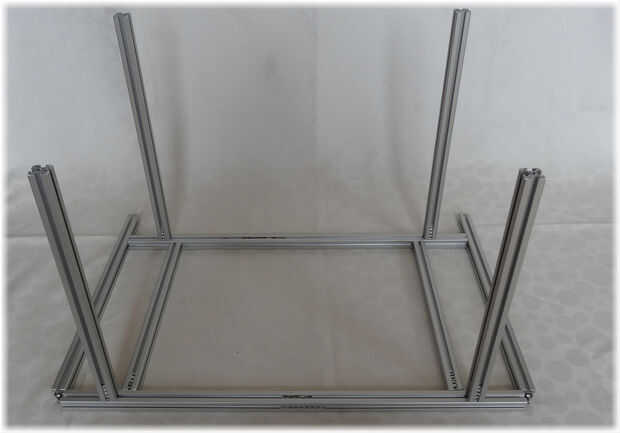

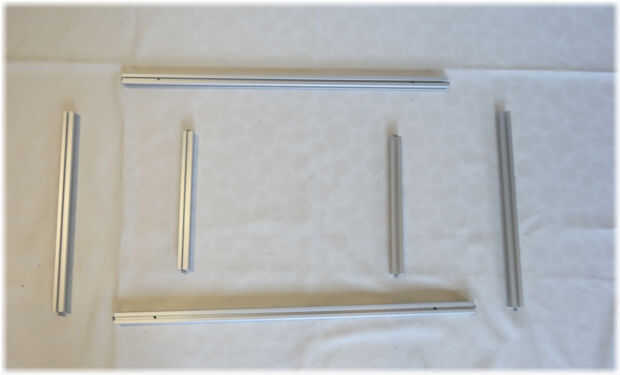

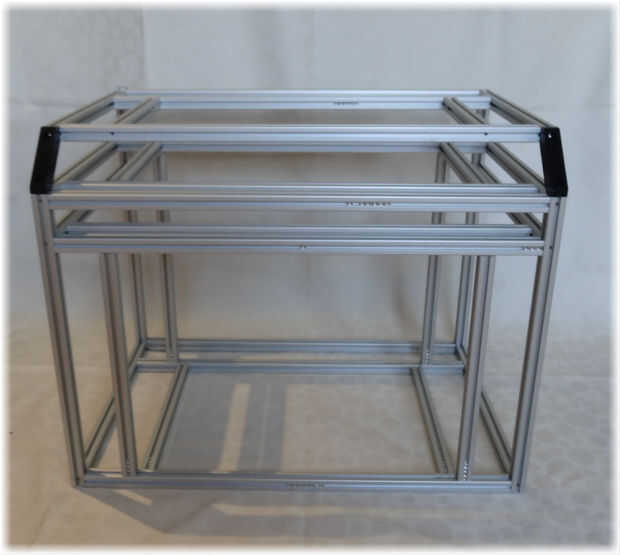

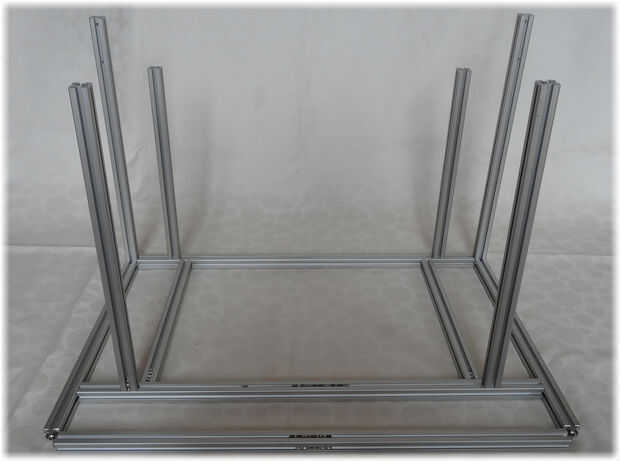

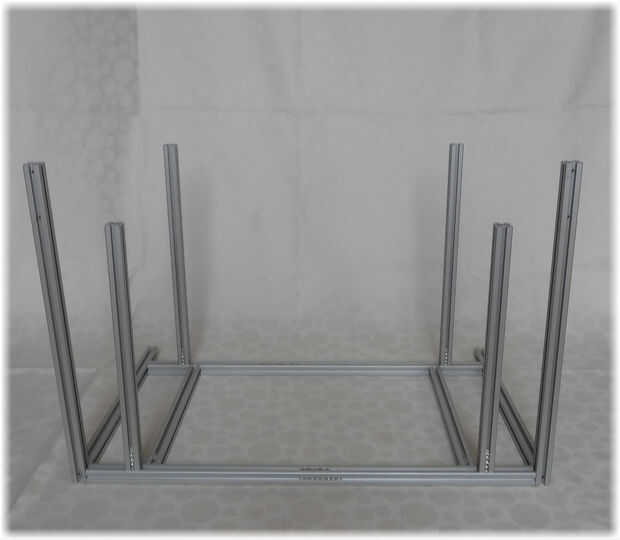

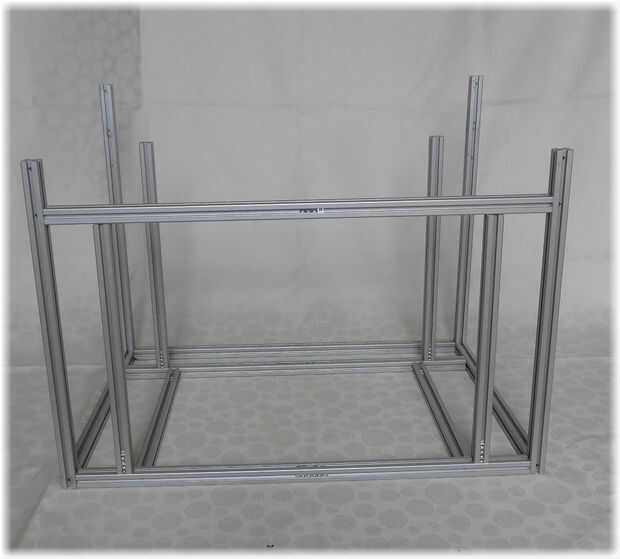

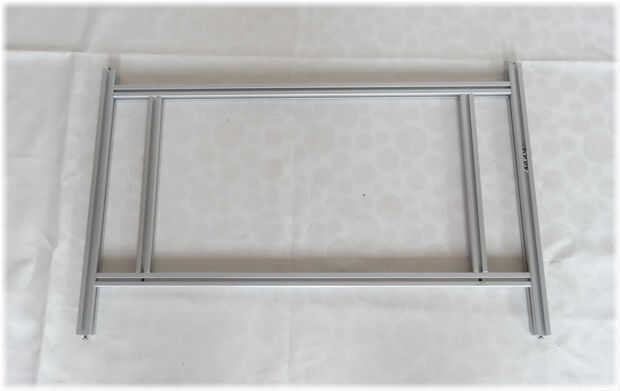

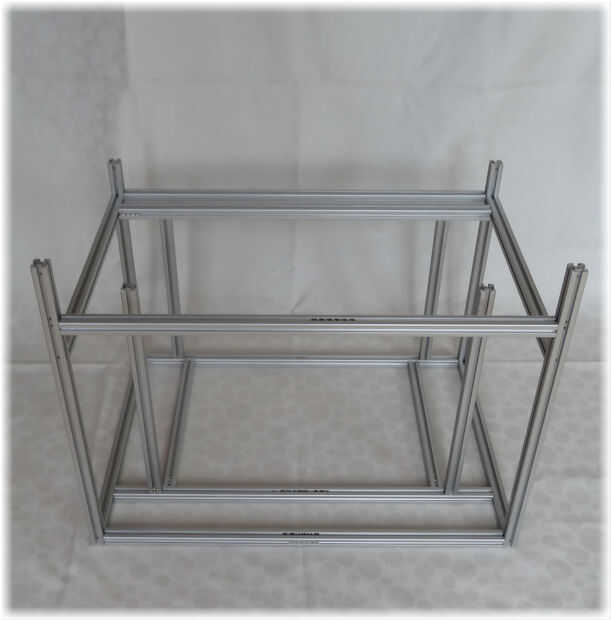

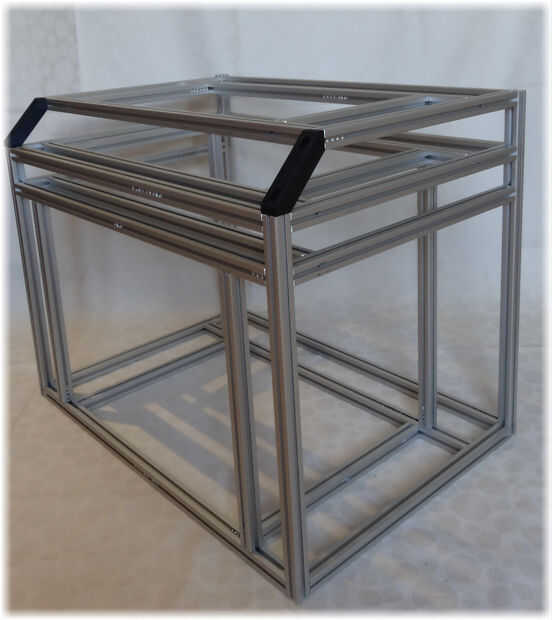

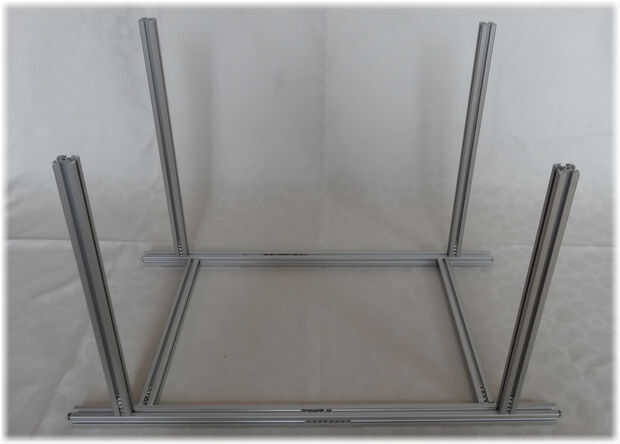

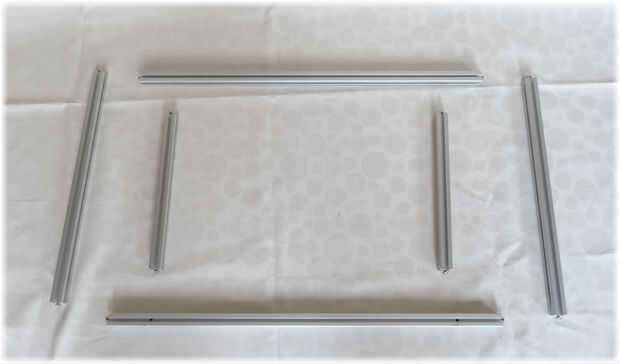

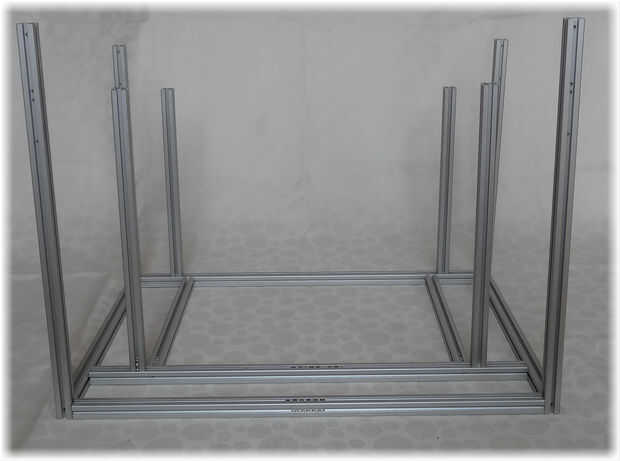

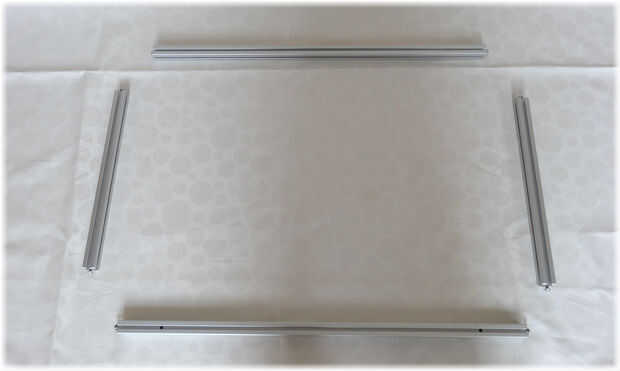

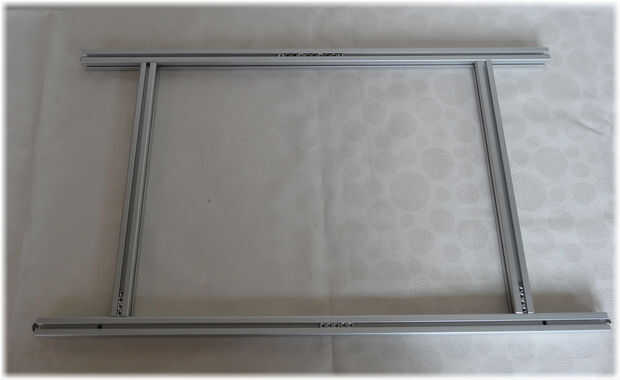

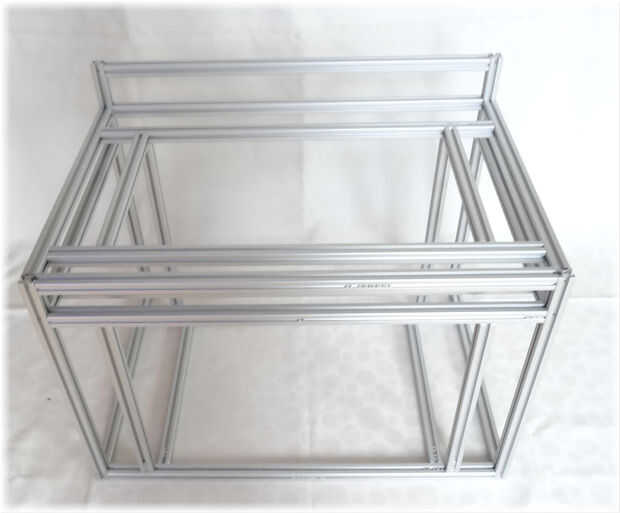

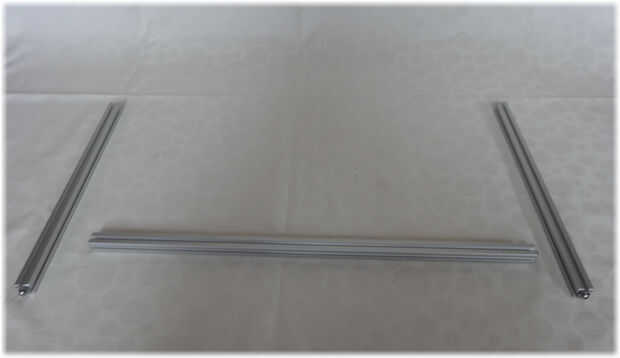

He hecho una galería de imágenes, donde se puede ver cómo construir el marco principal con cualquier problema. Porque es muy difícil de explicar, donde tienes que taladrar los agujeros para la conexión entre las protuberancias, puede descargar el archivo de fusión 360, donde se puede ver en detalle donde las partes tienen también ser :-)
