Paso 7: Hacer el eje X
Para este paso es necesario:

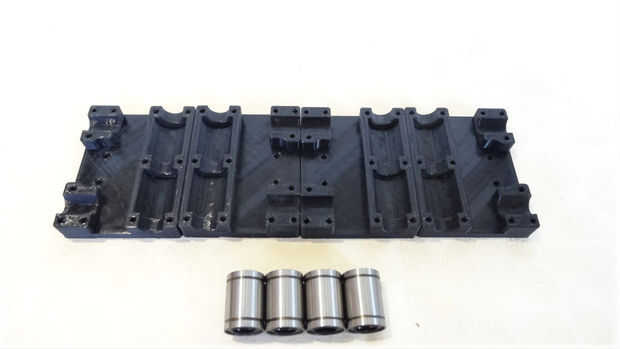

---Cantidad--- | ---Descripción--- | |
|---|---|---|
| 8 x | LM12UU | |
| 2 x | varilla lisa 12x530mm | |
| 2 x | varilla lisa 12x400mm | |
| 4 x | Tornillo M4x30mm | |
| 4 x | auto tuerca M4 | |
| 4 x | Rodamiento de 624 | |
| 4 x | F624 rodamiento | |
| 24 x | Tornillo M3x30mm | |
| 4 x | Arandela M4 | |
| 2 x | "Tuerca de X-extremo"-impreso parte | |
| 2 x | "Tornillo X fin" impreso parte | |
| 24 x | M3 Tuerca hexagonal | |
| 4 x | M4 Tuerca hexagonal |
#########################################################

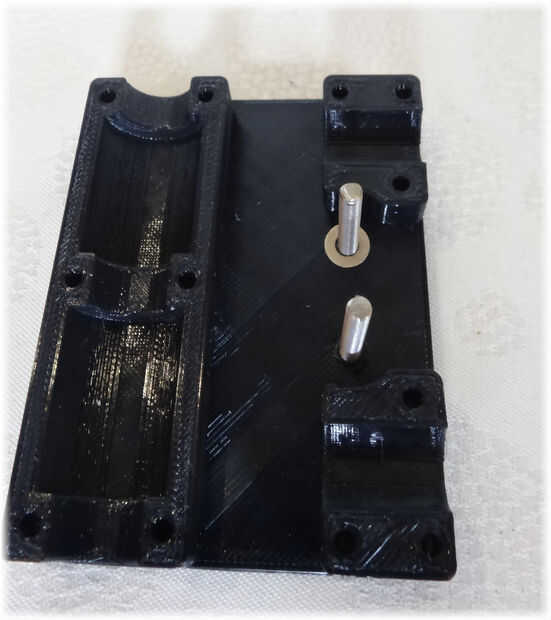

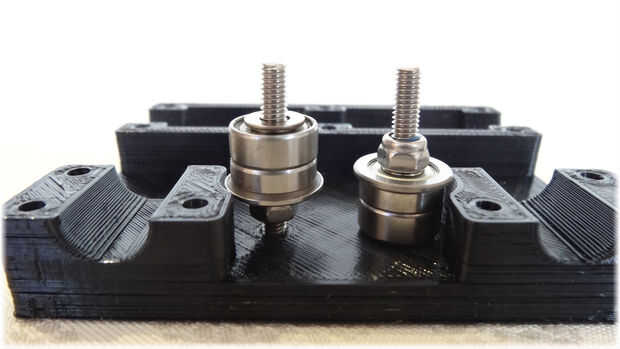

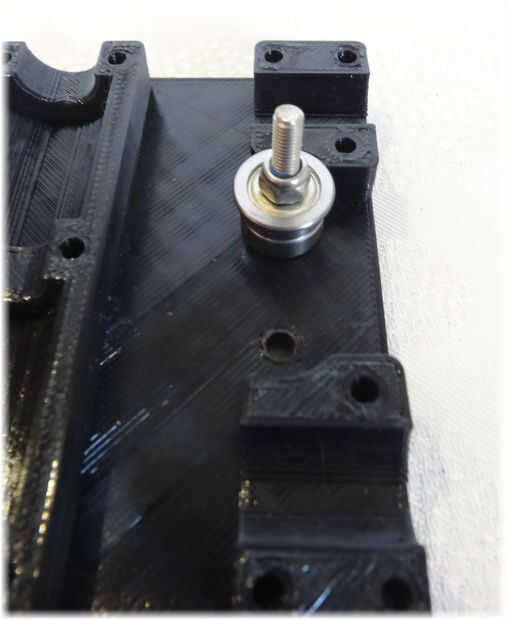

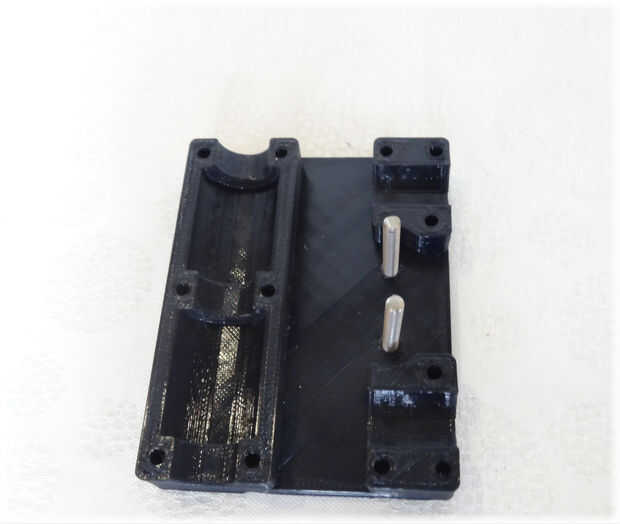

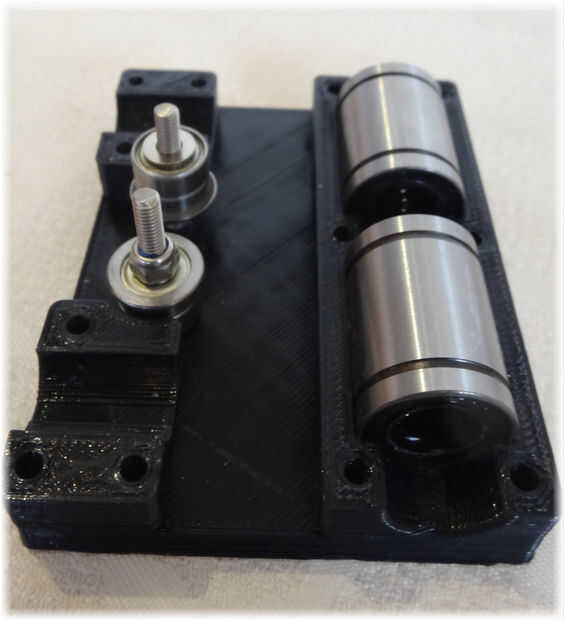

-En primero tienes que insertar dos tornillos M4x30mm el tornillo"X fin" impreso parte. Después de eso poner una arandela en un tornillo. Que agregar una F624 624 y uno a ese tornillo. Para los tornillos, tienes que agregar primero una tuerca de seguridad y que el cojinete F624/624. Después de Agregue la lavadora. Tienes que hacer este paso dos veces.

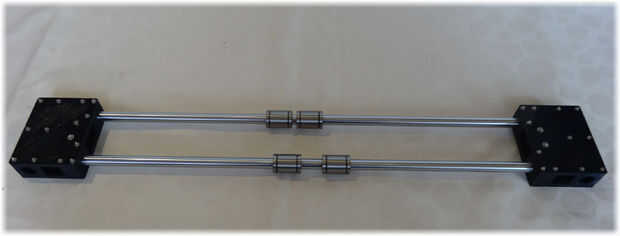

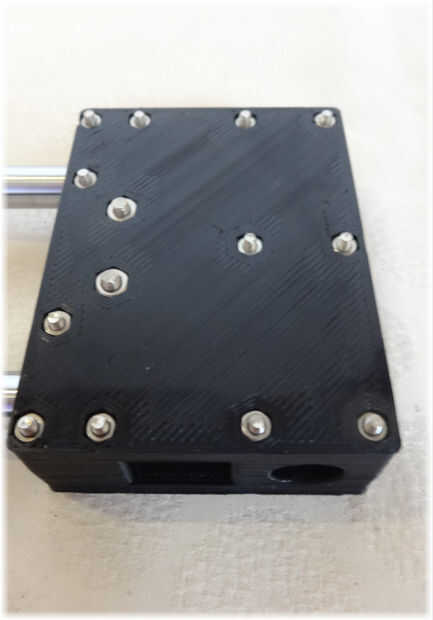

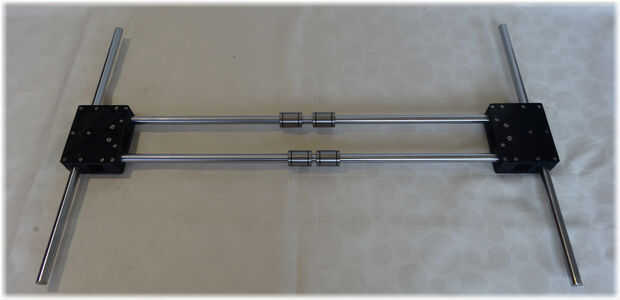

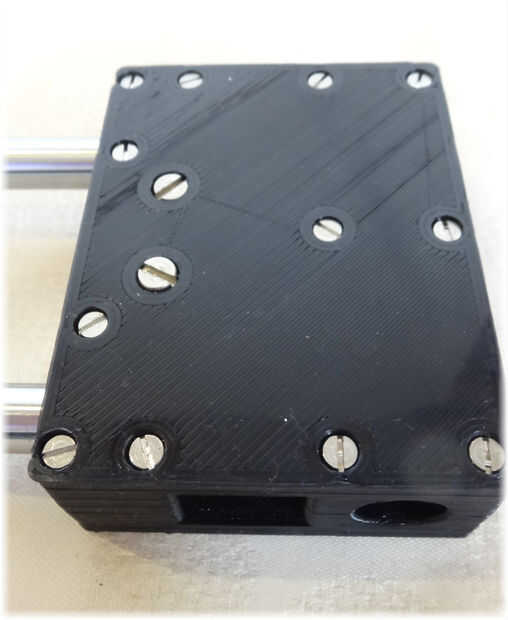

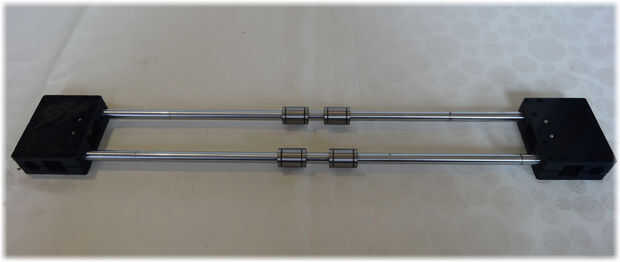

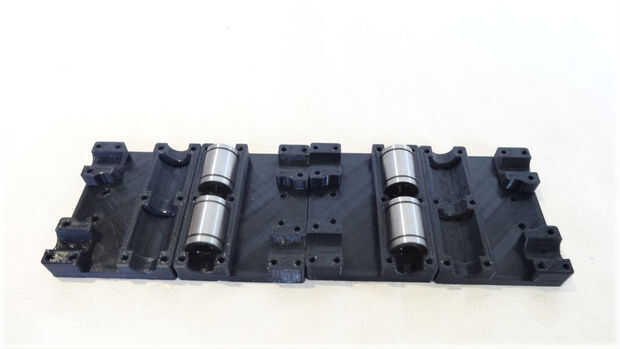

-Por último, tomar la varilla lisa 12x530mm y unirlos con el tornillo"X fin" impreso parte mediante la "tuerca de X-final" y 24 M3x30mm tornillo x + 24 x hexagonal M3 tuerca.
