Vulcanus V2 Reprap impresora 3D (8 / 27 paso)

Paso 8: Hacer el eje y

Para este paso es necesario:

---Cantidad---

---Descripción---
2 x"Motor" impreso parte
2 x"Rueda loca" impreso parte
2 xvarilla lisa 12x400mm
4 xTornillo M4x45mm
8 xM4 Tuerca de bloqueo del uno mismo
4 xRodamiento de 624
4 xF624 rodamiento
2 x"Tuerca polea" impreso parte

#########################################################

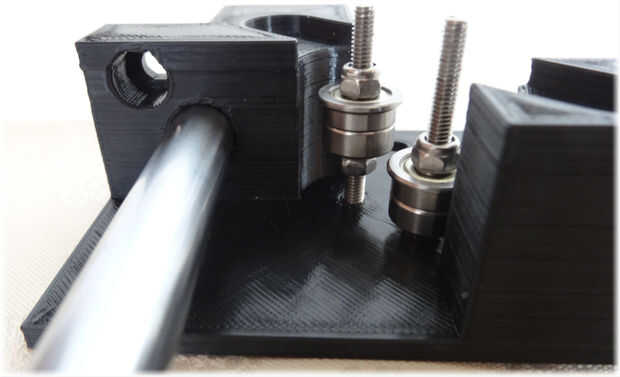

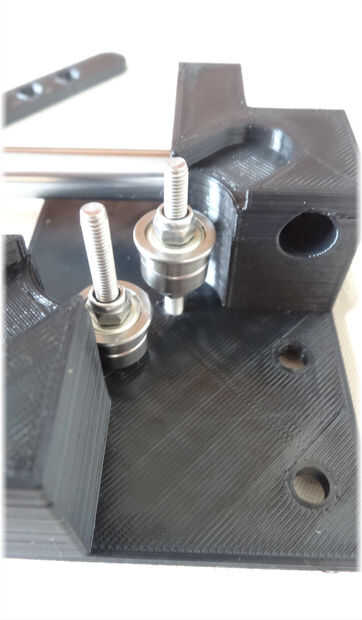

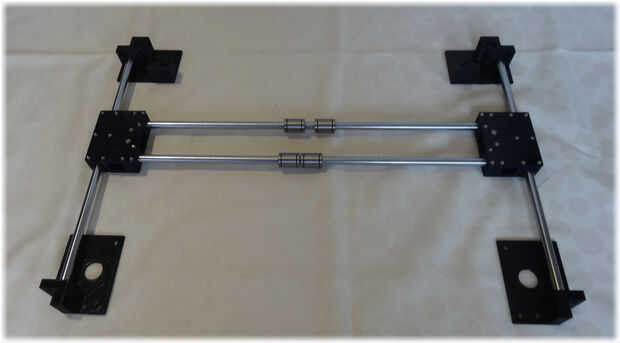

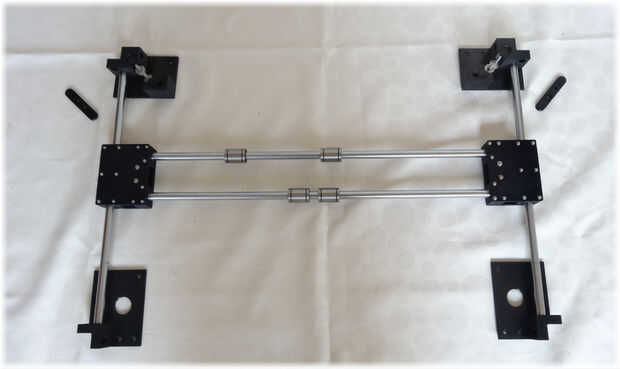

-Al primero tiene que ensamblar el "Motor" y la "rueda loca" a la 12x400mm liso barras. Luego construcción en los rodillos como en el paso anterior. Construyes los rodillos como se ve en las fotos (M4x45mm tornillos, tuerca selfloking, F624 cojinete, cojinete 624, tuerca de seguridad, "Tuerca rueda loca" impreso parte, tuerca hexagonal M4)
