Vúmetro analógico y el reloj (Arduino Powered) (3 / 7 paso)

Paso 3: montaje

El montaje es bastante sencillo. Ver las fotos para más detalles.

Nota: Si sólo desea utilizarlo como un reloj, no necesita el cable de audio o el potenciómetro.

El cableado va como sigue:

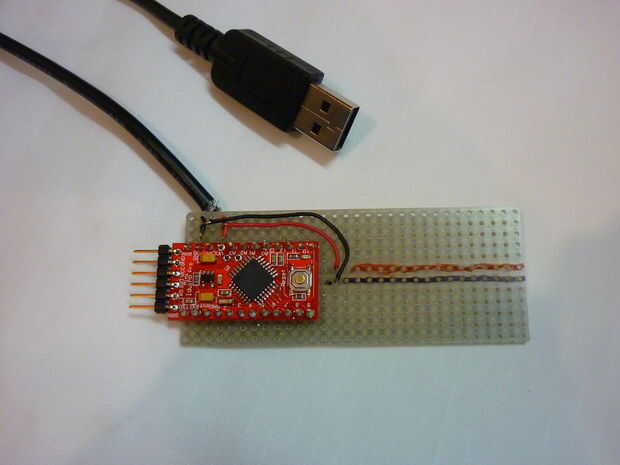

-Cable USB rojo (5v) a VCC
-Cable USB negro a GND

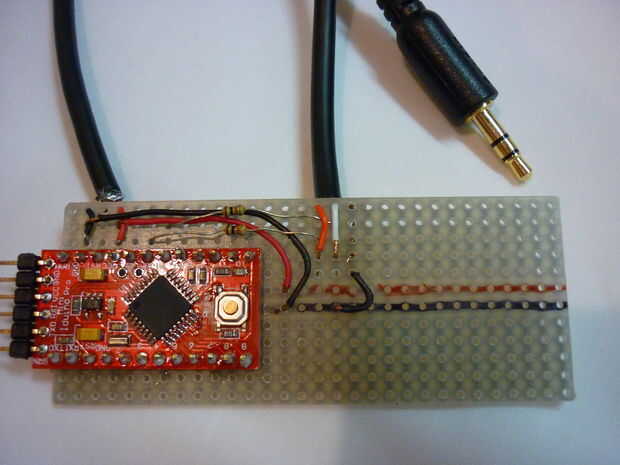

-3,5 mm de Audio canal izquierdo a analógico 1 resistencia de 10 K
-canal derecho de Audio de 3,5 mm a 10K resistencia análoga 2
-3,5 mm suelo de Audio a la tierra

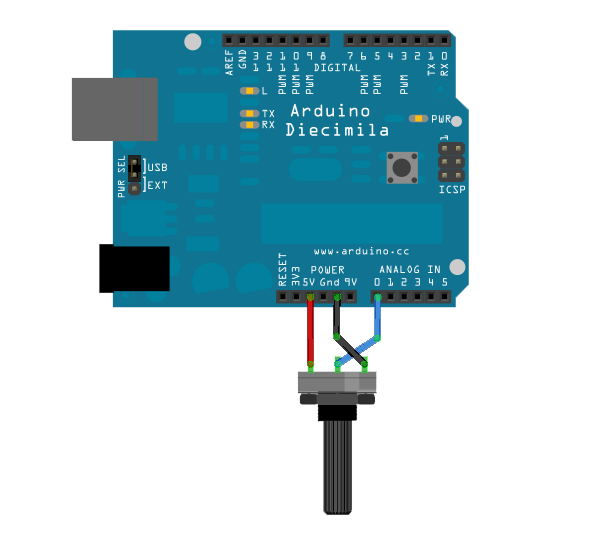

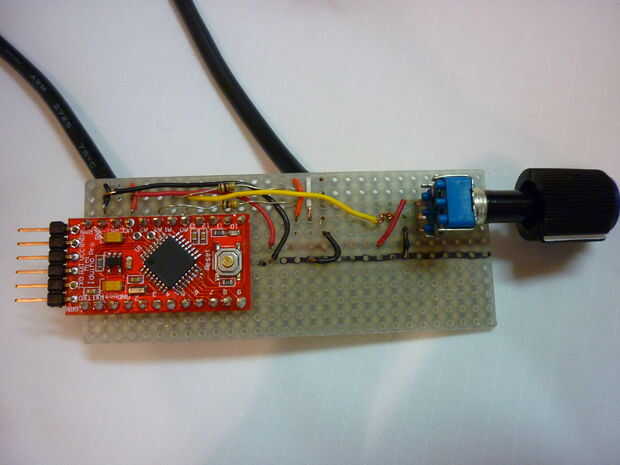

-Potenciómetro analógico 0 (siga el



)

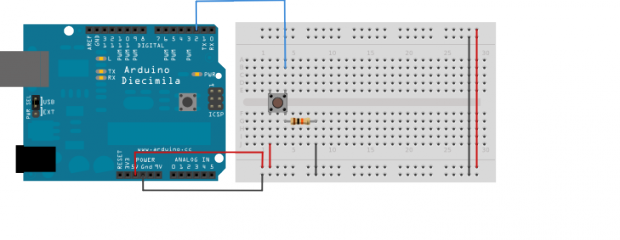

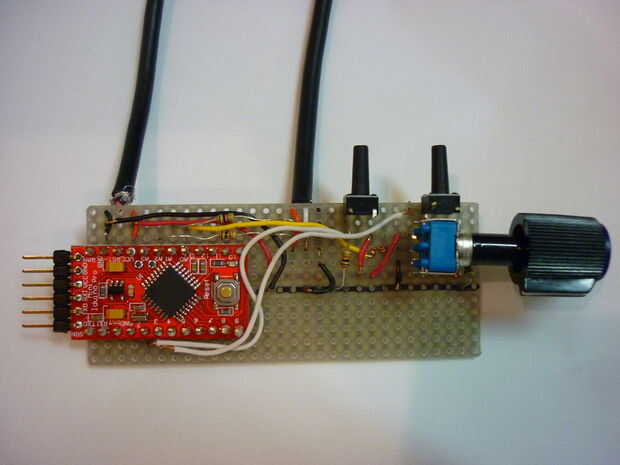

-Botones - izquierda/abajo al Digital 2 (seguir



)
Derecho/hasta 3 Digital

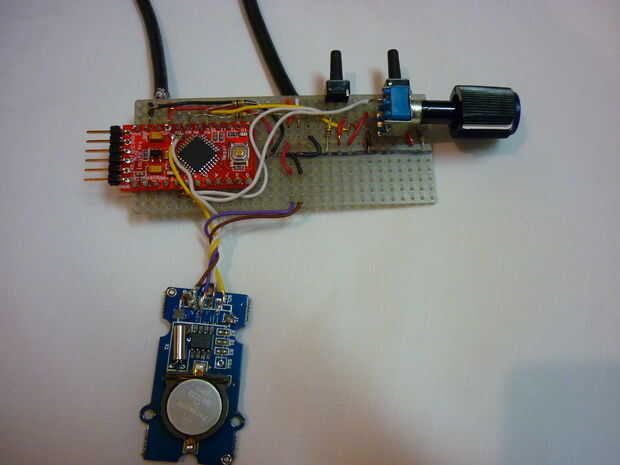

-DS1307 RTC - SDA a analógico 4
-SCL a analógica 5

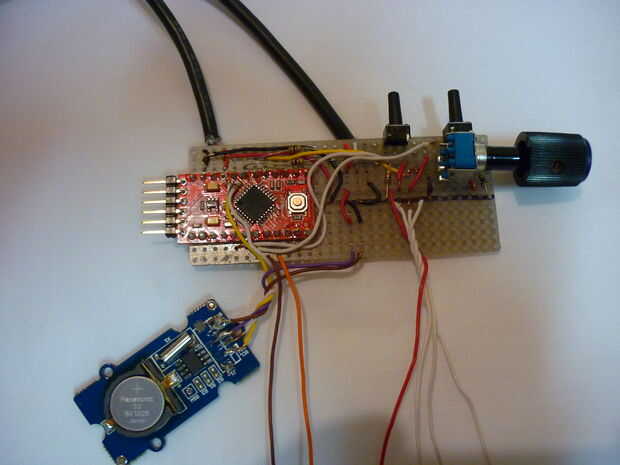

-Izquierda metro análogo a Digital 5 (PWM)
-Metro derecho análogo a Digital 6 (PWM)
