Paso 3: uso y aplicación
directo en protoboard

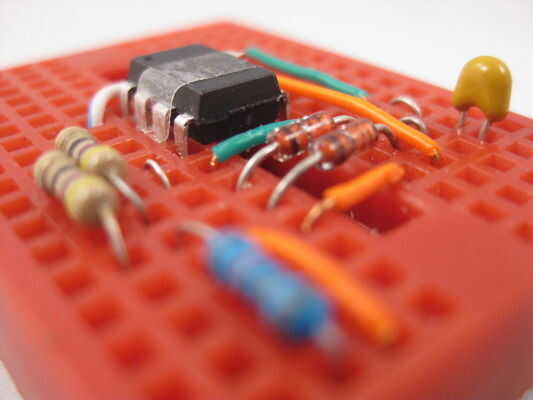

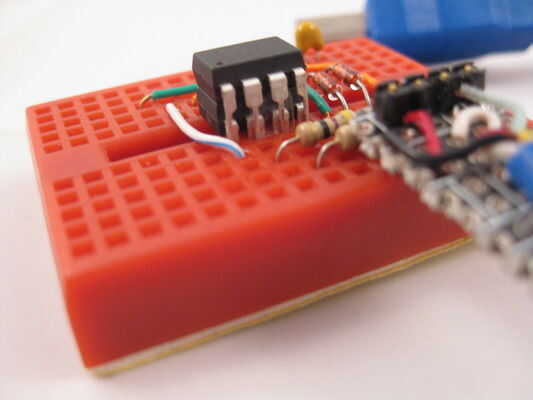

Si está usando vusbtiny para flash en los dispositivos del AVR 8 pines, sólo puede pulsar el dispositivo de destino en la parte superior del dispositivo. el programador había sido diseñado para que coincida con los pines de programación con metas. hay un truco, tendrá que aislar el pin 2 y 3 en el programador mcu, como son el USB ingles y D-pins de conexión al PC. Yo uso un corte de la cinta scotch para lograrlo, se puede ver en las fotos. Mostrar a continuación es un tiny13v "montar" sobre el tiny45, listo para recibir el firmware.
ISP intermitente vía el puente

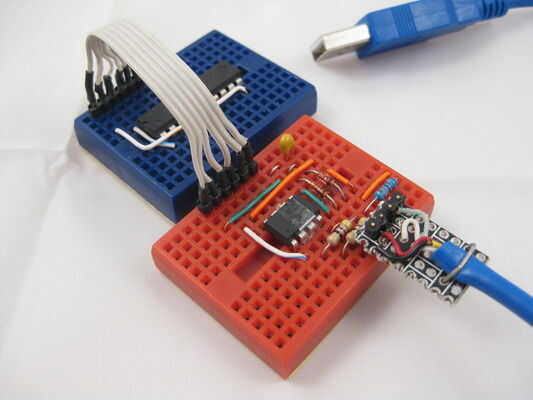

para programar un circuito destino vía ISP (en el sistema de programación), necesita un cable del ISP. Aquí no estoy usando las cabeceras pin 2 x 3 o 2 x 5. en cambio estoy usando un puente de 1 x 6 que es la placa más agradable, que usted puede hacer 2 x 3 o 2 x 5 pin encabezado asignándolos a J2, como se muestra en el diseño de tablero y los esquemas. la foto siguiente muestra un tiny2313 listo que haz flasheado vía ISP.
solución de problemas
¿* no flash el firmware? Compruebe su programador original, puede ser que necesite ajustar la sincronización vía bandera -B en avrdude. intentar leer chip 1, puede ser un fusible mal, puede ser el chip necesita una señal de reloj externo. necesita arreglar su chip a por defecto 1.
* Compruebe las conexiones
* if utilice diferentes io alfileres, compruebe las conexiones y código
* puede sustituir diodos zener con 500mw, tipos de 400mw
* puedes probar con reducir el valor de R3 a 1,2 K o menos
* es más probable que problemas de sincronización de avrdude, pruebe la bandera -B de avrdude, tener un USB más corto cable ayuda a todos
