Paso 3: pruebas

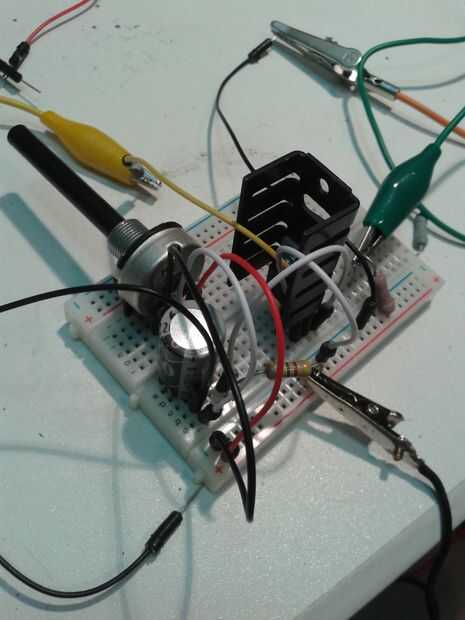

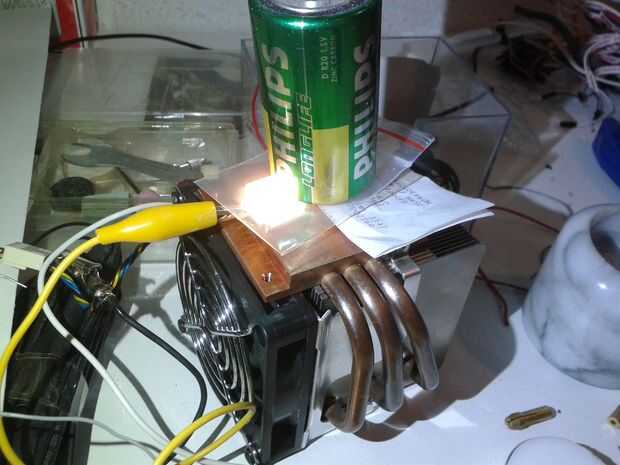

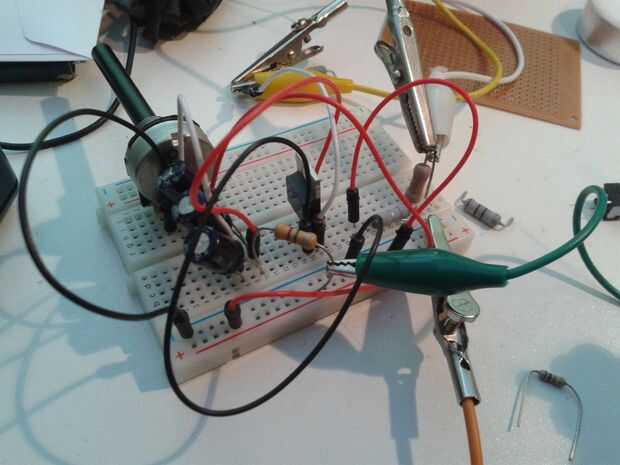

El circuito fue probado primero con una gran cantidad de diferentes configuraciones en un protoboard, hasta que éste se encontró que estaba contento con. Su circuito de prueba y asegúrese de que los componentes no calientan mucho. No prueba por unos pocos minutos, déjela funcionar durante una hora o así. Si algunas cosas se ponen calientes, asegúrese de que están cerca del disipador de calor y que se le atribuye con el pegamento termal. Con mi configuración el 150 ohmios (~ 2W?) en serie con el ventilador consiguió bastante caliente, así que cuando estuve probando coloqué un trozo de cobre chatarra contra él para eliminar el exceso de calor. Funcionó todo ok. Conclusión es que esta resistencia tiene que ser uno más grande (en tamaño real, con vatios puede manejar) o adjunto al disipador térmico. Lo 2 Ohm 10W también se calienta mucho, aunque debe ser capaz de manejar esto. Sin embargo, lo pegué al disipador térmico. El mosfet también se calienta un poco, éste también debe estar conectado al disipador de calor!

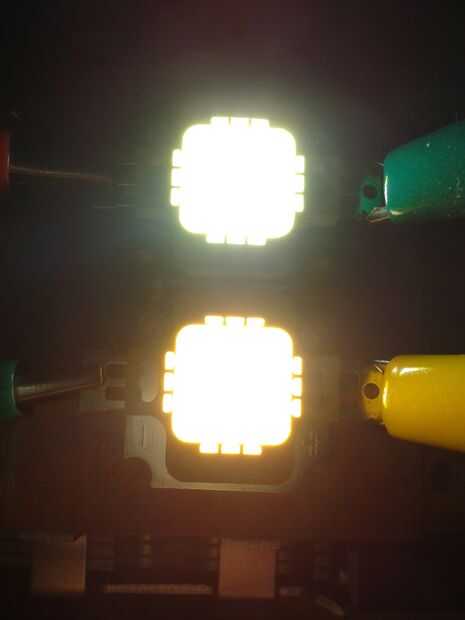

Alguna manera parcialmente destruí mi LED blanco cálido, probablemente al derretir la fi alrededor de sus terminales. Los diodos consisten en 3 series de 3 LEDs en serie y una de las cadenas murió. Así que básicamente tengo 5 cuerdas de 3 LEDs, de los cuales 2 son blanco cálido y 3 son blanco fresco. Por lo tanto amperaje máximo desciende un poco, su ahora 0,9 + 0,6 = 1,5. Podría reemplazarlo, pero no ganas de hacerlo.
