Paso 5: Transmisión sin hilos

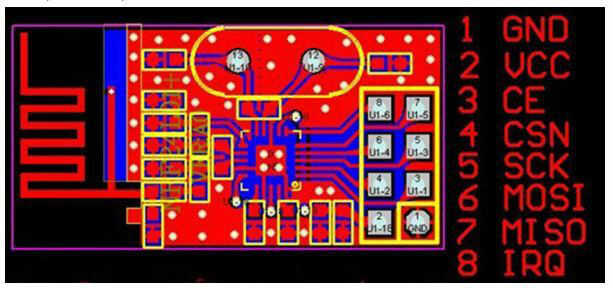

nRF24L01 para Arduino
1. tierra a tierra
2. Vcc a 3.3 V (no 5 V)
3. CE al pin digital 7
4. CSN para pin digital 8
5. SCK para pin digital 13
6. MOSI para pin digital 11
7. MISO para pin digital 12
8. IRQ al pin digital 2

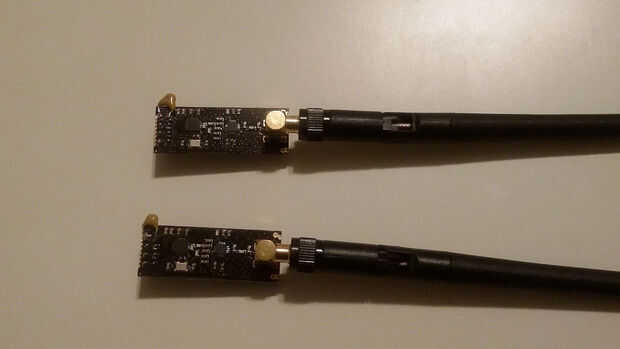

Usé el transceptor de RF nRFL01 de Semiconductor nórdico para este proyecto. Este tipo es un transceptor aficionado bastante popular RF debido a su gama de bajo costo y decente. He utilizado los módulos de larga distancia (con la antena), pero estos no son necesarios. Para este paso necesitamos descargar dos bibliotecas de Arduino: el RF24 y la biblioteca de RF24Audio (adjunto). Para obtener instrucciones sobre la instalación de 3 bibliotecas externas para Arduino, por favor, consulte este tutorial en Arduino.cc. También se adjunta es el pinout para nRF24L01 cortesía de Terry King y los otros colaboradores del ArduinoInfo.Info Wiki. Terry también tiene un tutorial detallado y una descripción para el nRF24L01 que encontré muy útil. Compruebe hacia fuera. Yo también había soldado condensadores nF 100 Vcc y GND para la estabilidad, según lo recomendado por Terry King en su wiki. También aviso que el nRF24L01 es un 3.3 V, 5 no V. Los otros pines son 5 V tolerante, pero no es Vcc.
