Wall Following Robot Car (1 / 16 paso)

Paso 1: HowToBreadboard :D

En mi caso, mi coche podría pack de 5 pilas AA. Así que eso es un montón de energía para el paquete en.

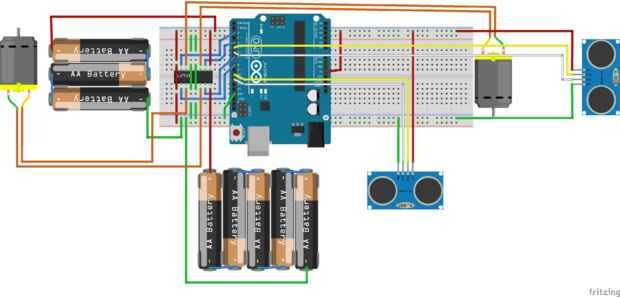

Vas a querer alambre de todo como en las fotos que he proporcionado.

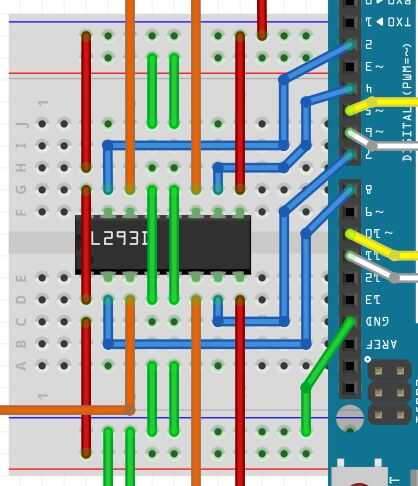

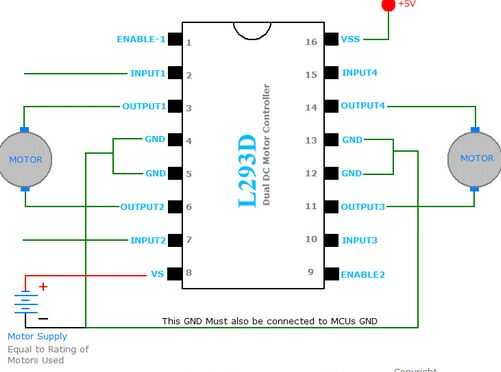

Nota: los pines de arduino para los pines 2 y 4, están equivocados. El L293D muestra las conexiones de pin correcto. (Es aquí en otro Error)

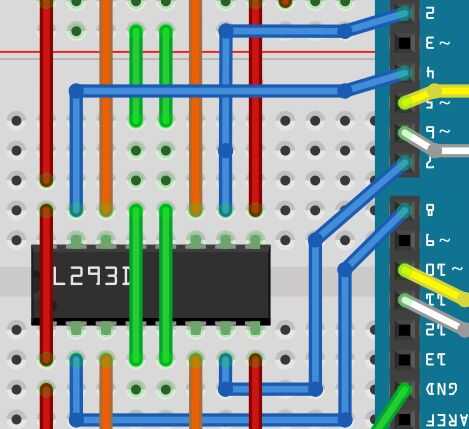

Edit: también he incluido otra foto del trazado corregido.

He incluido el archivo .fzz que mostrará todas las conexiones correctas para el tablero.

Modificar según sea necesario.
