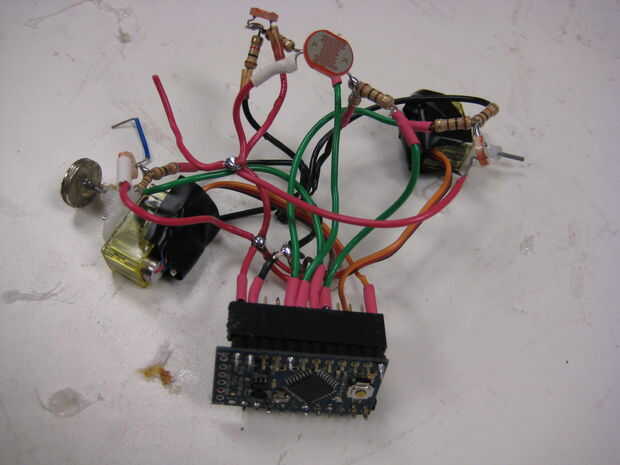

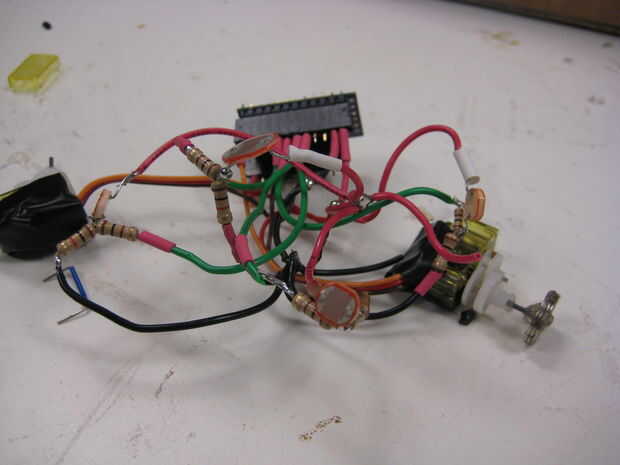

Paso 8: Instale los fotorresistores para Arduino

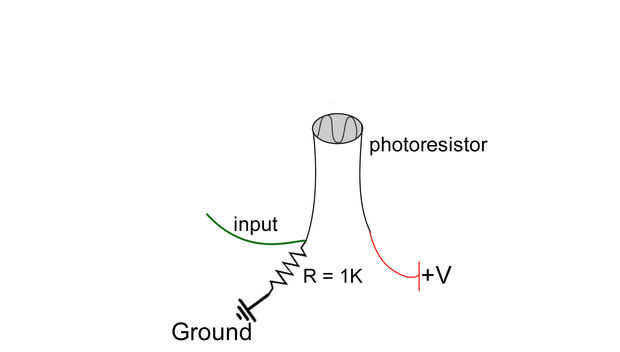

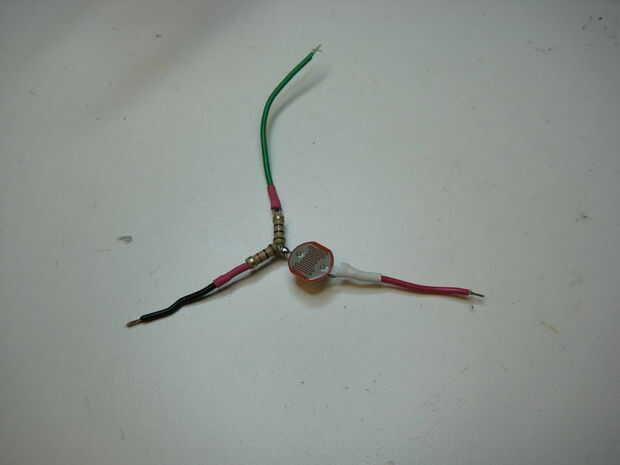

A continuación se muestra el diagrama del circuito para cada sensor de luz. Un cable del sensor va a VCC (alimentación). El otro cable se conecta a los 10K y 100 ohm resistencias. El resistor de 10K se conecta a tierra. el resistor de 100 ohmios se conecta a la clavija de entrada. La entrada (cable verde) de cada sensor va a los pines analógicos mini (A0, A1, A2, A3).
En mi código, he configuro como esta:
Analógica 0 -> Sensor superior
Analógica 1 -> Sensor izquierdo
Análoga 2 -> Sensor delantero
Analógica 3 -> Sensor derecho
