Web Browser Arduino simulación (2 / 5 paso)

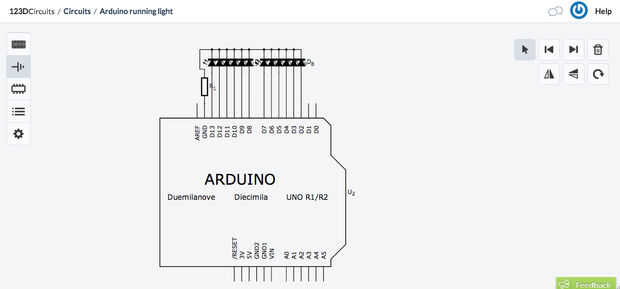

Paso 2: Haga su protoboard esquema

Conectar un LED en cada pin digital 2-13 con los ánodos (curva del lado del LED). Conectar los cátodos uno al otro y luego a una resistencia al Arduino GND. Set el valor de la resistencia de 300 ohmios.

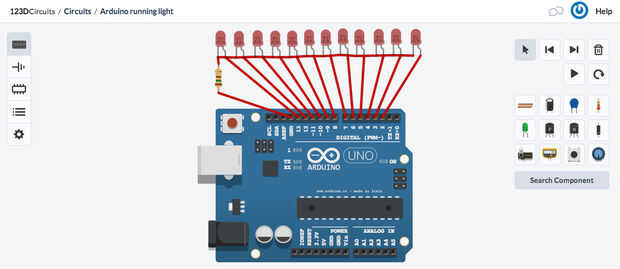

Nota: En la vista de protoboard de circuitos 123D si el LED está apuntando hacia arriba los cátodos son los pines de la izquierda.  En esta figura que los ánodos y los cátodos de los LEDs parecen ser conectado, esto no es cierto, cables superpuestos sólo se conectan en sus extremos.
