Web conectado estación meteorológica (3 / 5 paso)

Paso 3: Preparación de la placa

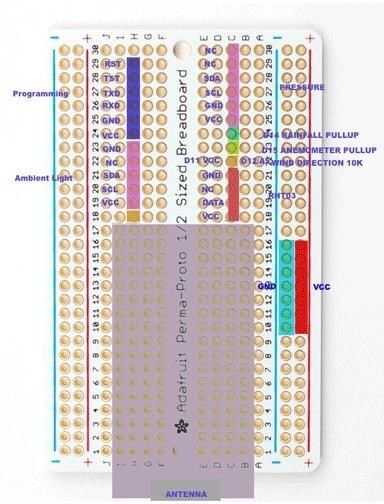

El siguiente paso es soldar hembra cabeceras (es decir, enchufes) en la placa así que usted puede enchufar el esclavo WiFithing y varios sensores. He utilizado 15 pin hembra los encabezados que arreglé como se puede ver en el siguiente diagrama.

Sólo entendí que necesitaba 16 headers hembra de pin para el esclavo de WiFitihing después de había soldados en las cabeceras de cable de 15 pines, así que tuve que añadir la toma de corriente adicional se puede ver en fila 16 a ambos lados de la Junta de pan. En la reflexión, probablemente debo han solo soldado las tomas dos 15 pines en línea pero es fácil ser sabio después del evento.

Usted también necesitará un encabezado hembra de 3 pines en el riel - v (tierra) de la placa para conectar uno de los conductores de la soldadura el el sensor de lluvia, viento y anemómetro veleta. Una vez que tenga todos los encabezados en su lugar, sugiero marcar las tomas diferentes con un rotulador para saber que socket es que. Puede dejar hacia fuera de la cabecera en el carril VCC. Esto no es necesario.

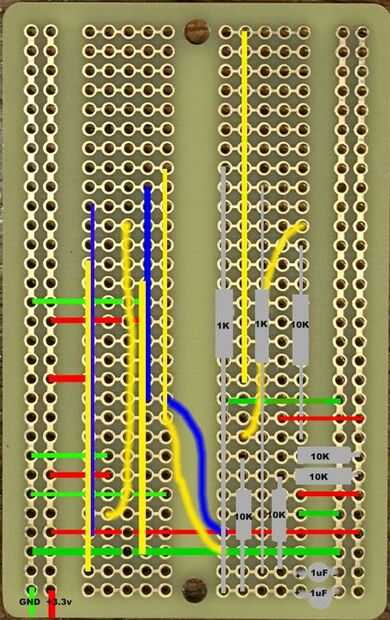

El siguiente paso es las tomas del alambre a los pines y el otro

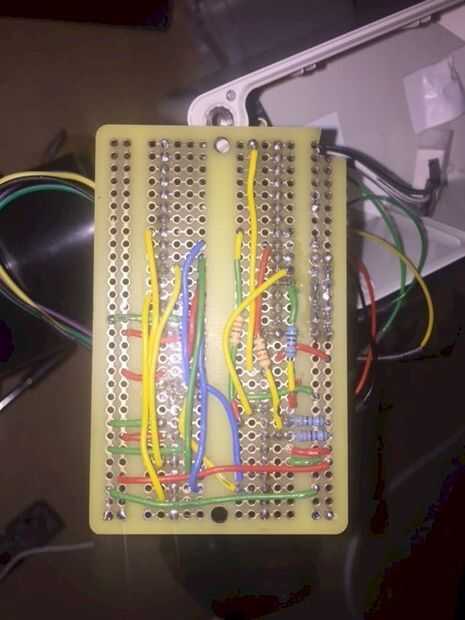

componentes. Esto es donde me di cuenta, después de había construido el tablero en las fotos, que había cometido un error y conectado los dos condensadores directamente a los pines en el esclavo. Los condensadores son para los interruptores en el anemómetro y el pluviómetro de "debounce". De lo contrario existe el riesgo de hacer cuentas múltiples como el interruptor rebota como los contactos vienen juntos.

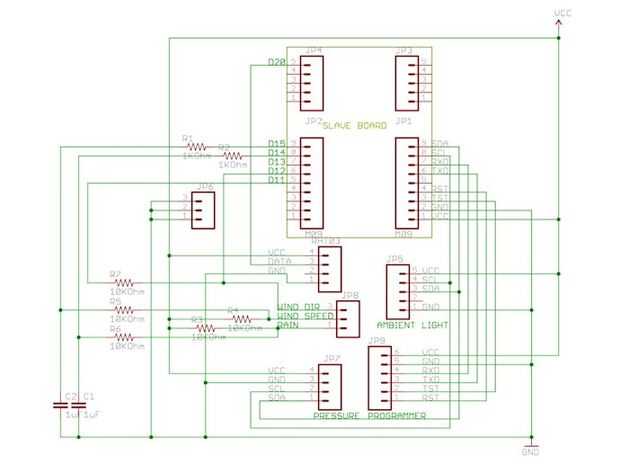

Me olvidaba, es que cuando se restablece un esclavo WiFithing, todos los pernos estén conectados a tierra (técnicamente establecida de salida baja). Si los condensadores están totalmente cargados en ese momento se descarga a través de los pines del microcontrolador y se corre el riesgo de dañar el microcontrolador. Adición de un resistor de 1KOhm evitará este riesgo. Esto se muestra en el diagrama pero no en la foto!
