Paso 3: Cableado para arriba - energía para el NeoMatrices
Lo sentimos no esquemas aquí todavía - dibujar y añadir algunos que en los próximos días.
Dos cosas a destacar. En primer lugar, hemos conectado nuestras matrices de energía en un circuito en paralelo - lo que significa cada matrices fue atado con alambre para la energía de la fuente, en lugar de pasar actual de una matriz a la siguiente. En segundo lugar, hemos soldado un capacitor entre los terminales en el conector de alimentación DC 5v y tierra. Según la literatura, este condensador protegen los diodos de la avalancha inicial de corriente cuando suministramos energía.
1) se lee a la siguiente guía varias veces https://learn.adafruit.com/adafruit-neopixel-uberguide/power

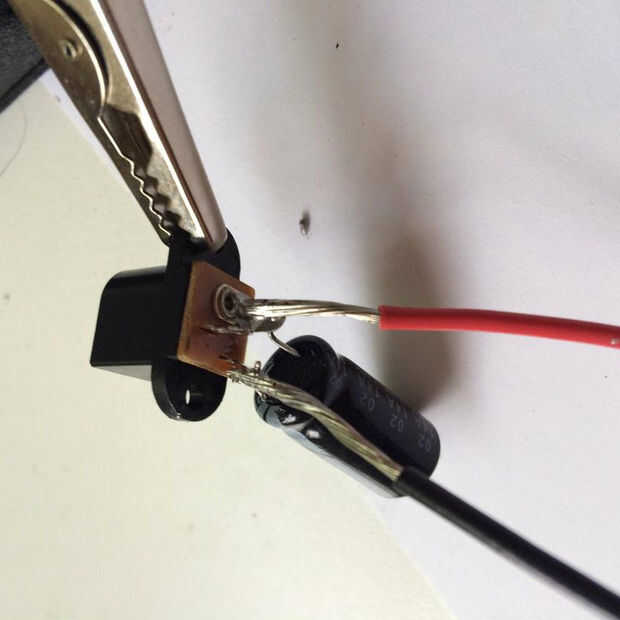

2) soldar el condensador entre el + y - los terminales de la toma de alimentación DC.

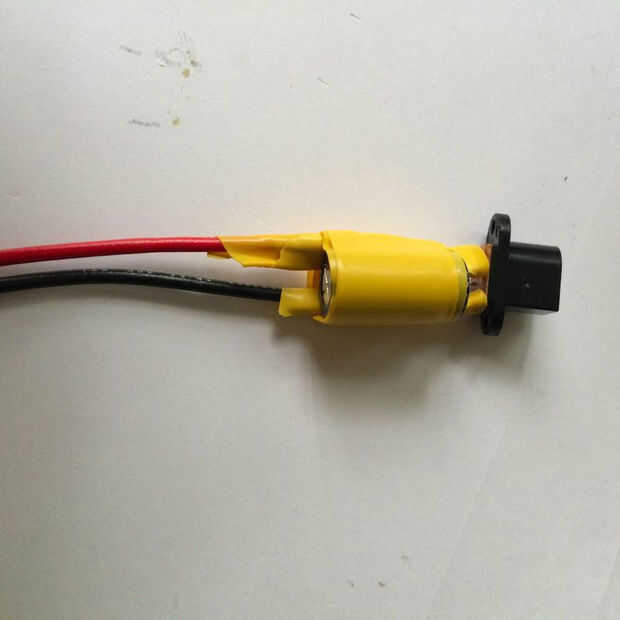

3) soldar los cables a los + y - los terminales del conector de alimentación antes mencionados.

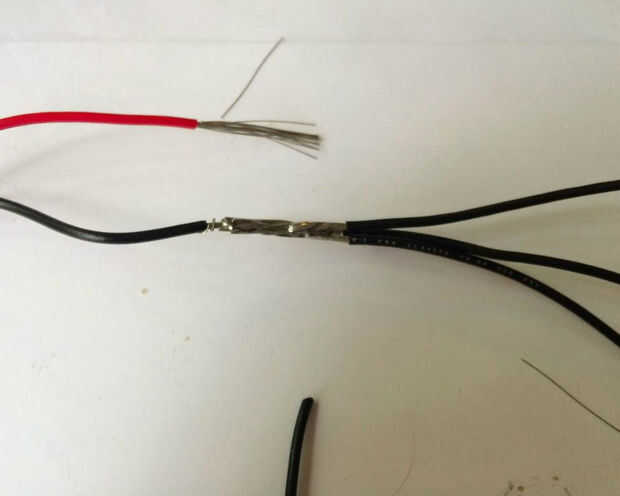

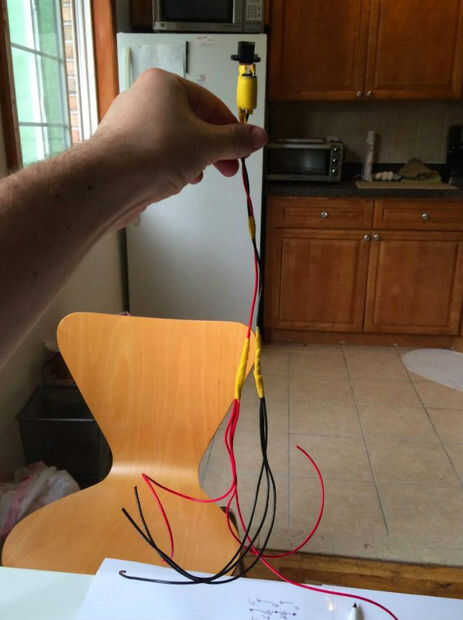

4) Split ambos + y - los cables de tres maneras, soldado y envuelto en cinta aislante

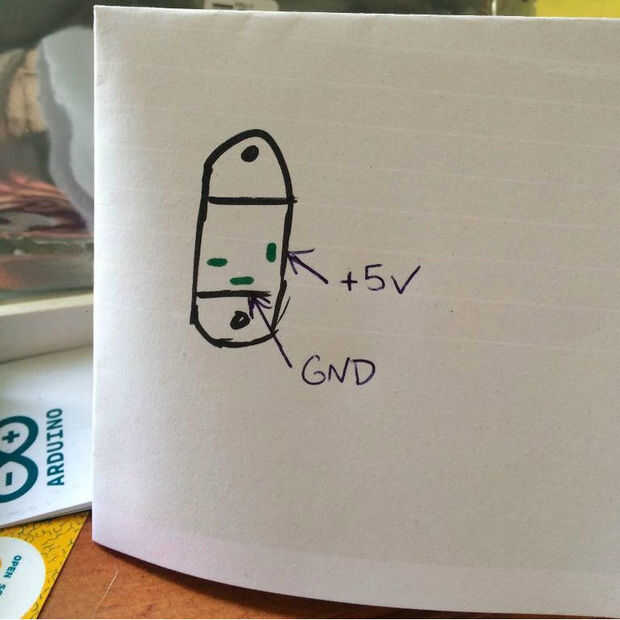

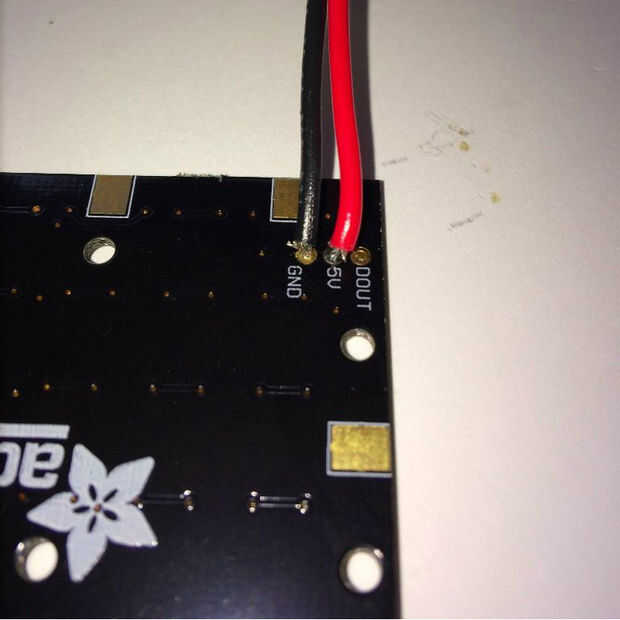

5) soldar un + y - para las pastillas de 5v y tierra en cada NeoMatrix.
