Paso 4: Cableado para arriba - datos de Arduino
Cada tablero de NeoMatrix tiene un pad de datos en una esquina y una salida de datos en la esquina opuesta. Las matrices de aceptan una señal de 5v mediante un protocolo de alambre (no necesita saber mucho acerca de esto para empezar - las bibliotecas de código de NeoPixel NeoMatrix hacen el trabajo pesado aquí). Cuando alicatados, datos se pasan entre matrices de datos para datos. Una cosa a notar es el resistor colocado antes de la primera matriz de datos-en - supuestamente evita picos de voltaje queme el primer píxel.

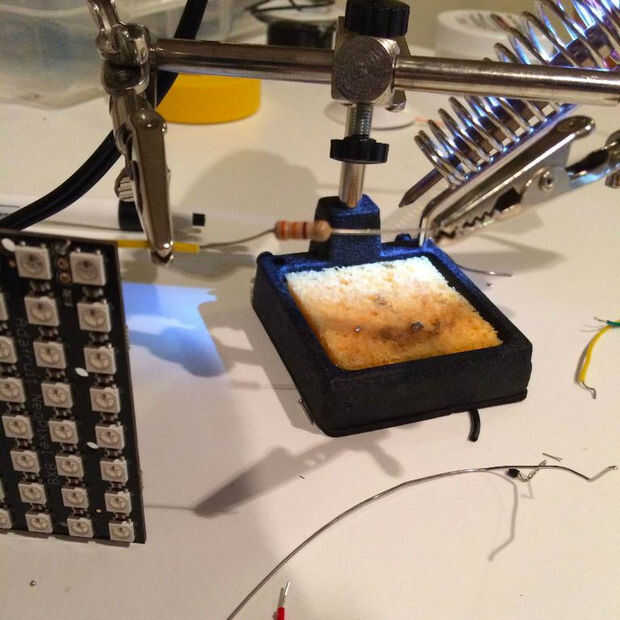

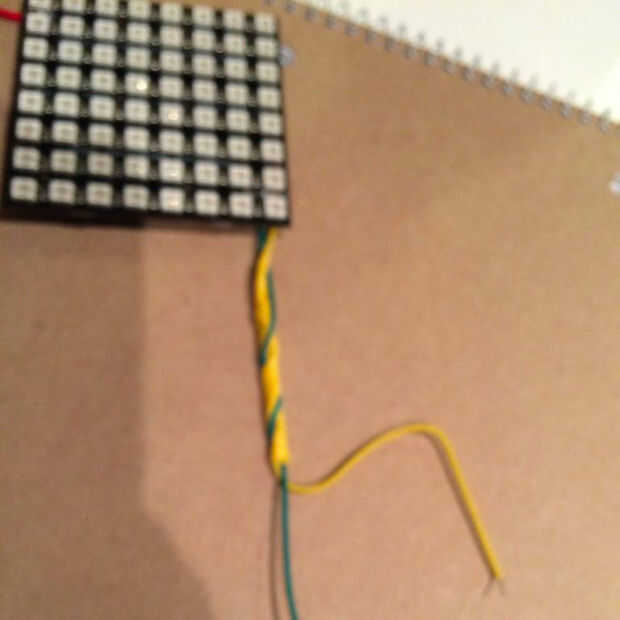

1) soldado una resistencia directamente a la plataforma de entrada de datos en una de las matrices, soldar un cable a esa resistencia. Este es el cable que se conecta a cualquier pin es salida de datos sobre de ti Arduino.

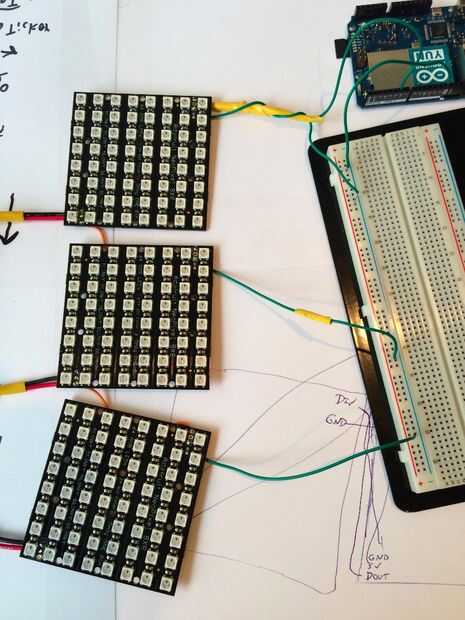

2) atado con alambre los datos hacia fuera de la almohadilla de la primera matriz a los datos en la almohadilla de la segunda matriz.
3) ídem de la matriz de la segunda a la tercera

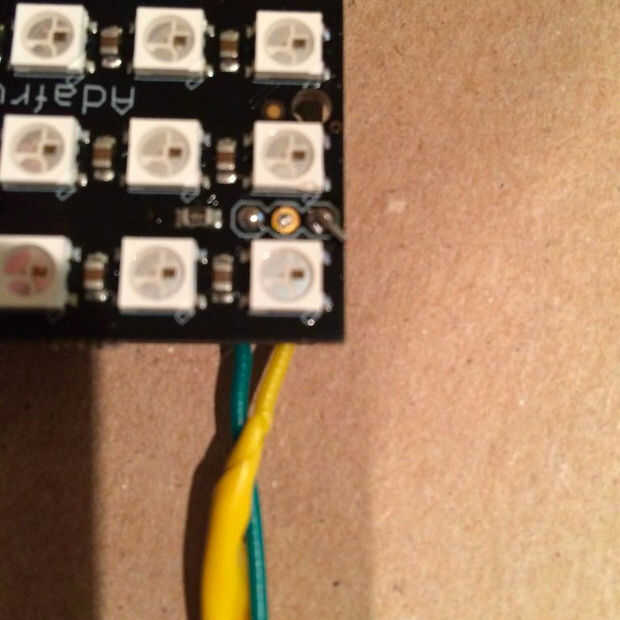

2) soldar un cable a la plataforma de tierra adyacente a los datos en la almohadilla. Este cable se encenderá el Arduino con el conector de tierra.
3) conectados juntos todos los cojines de motivos.
