Paso 3: electrónica

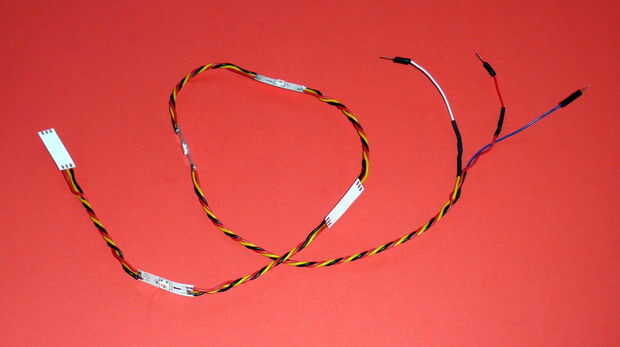

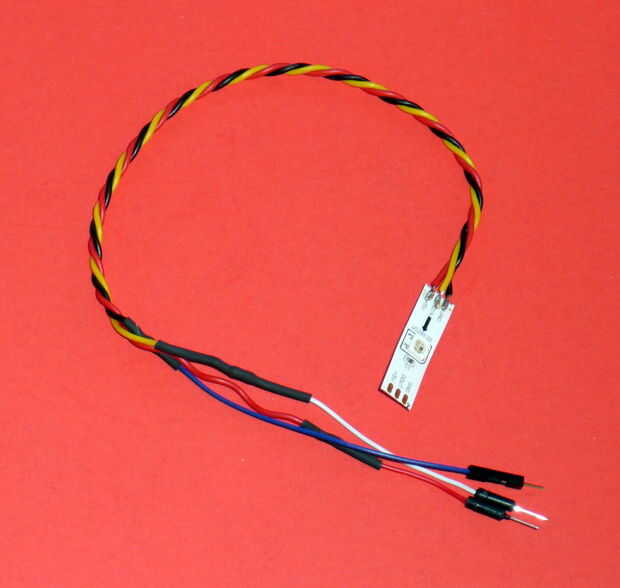

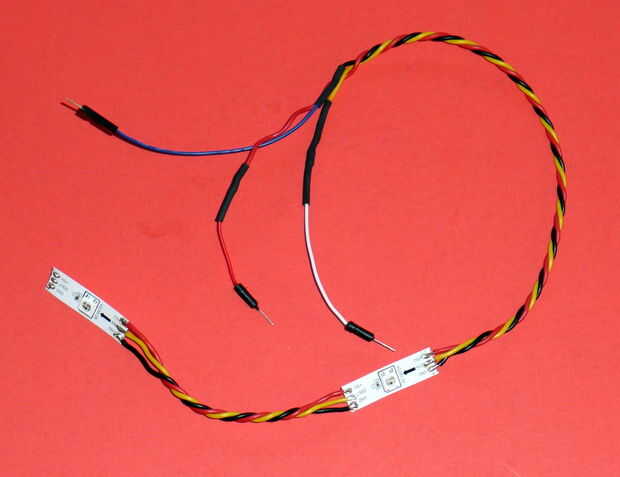

Los LEDs serán soldados de la misma manera como el proyecto de la rejilla LED. Para éste, solía algunos breadboard puente los cables en los extremos de la cadena de LED Conecte directamente a la Arduino. Usé una resistencia de 220 ohm en la entrada de la línea de datos para suavizar el ruido de la señal, pero puesto que hay tan pocos LEDs, realmente no es necesario. El primer cable fue aproximadamente de 8" de largo.

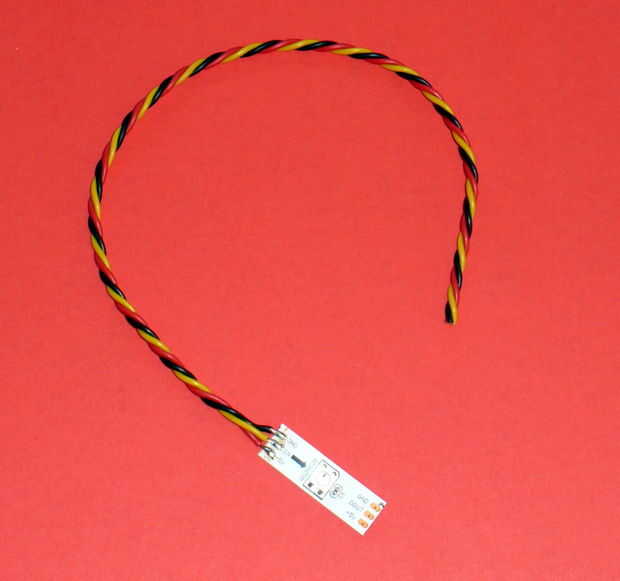

Los cables son de aproximadamente 3.5" entre los LEDs. Queremos el tiempo suficiente para permitir el LED a ser espaciadas, pero no demasiado para hacer más difícil el montaje. Si tienes cable extra, usted puede caliente-derrite el pegamento a la base.
Una forma alternativa de hacerlo es caliente derretimiento pegamento los LEDs, luego cortar los cables para caber exactamente.

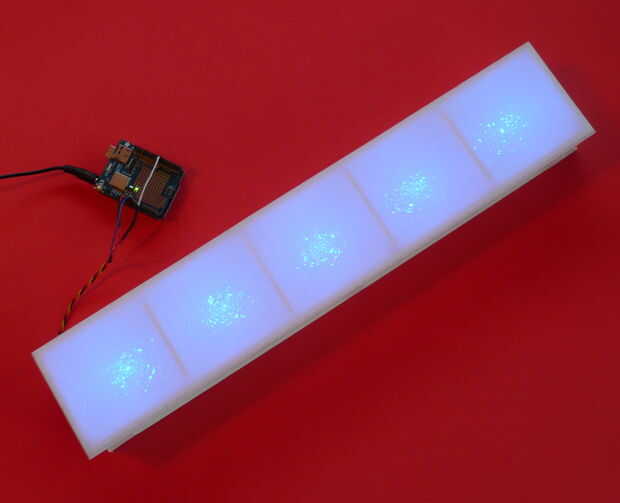

Recomiendo probar cada LED como vas con un sencillo programa en el Arduino - el código de la demo funciona bien. Asegúrese de ver las flechas de dirección de datos impresas en las tiras - tienen una dirección puesto que los datos se pasan de uno a otro la cadena.

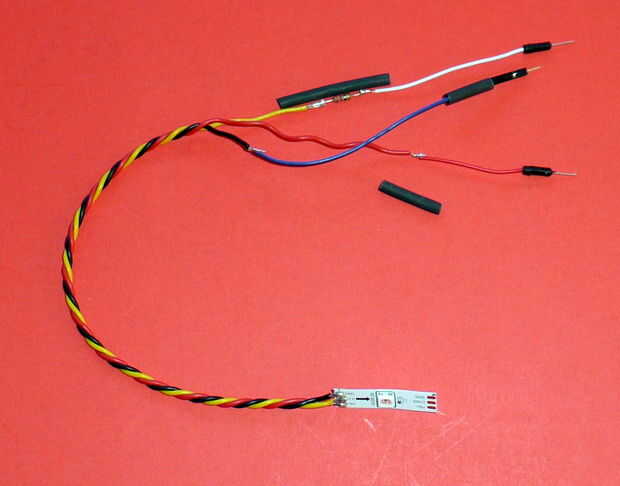

Al soldar, lata los cables y pastillas de LED en primer lugar, luego soldar los cables a los electrodos.

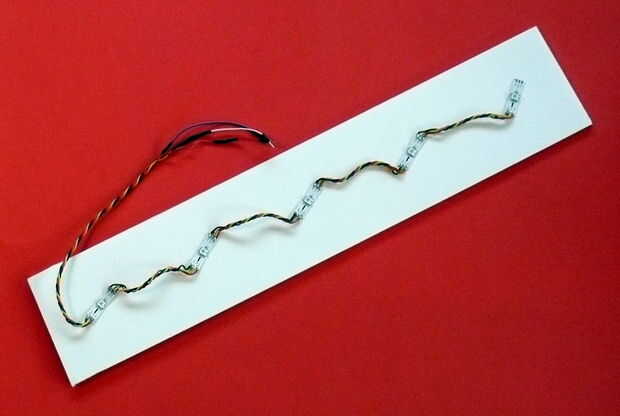

Una vez que los LEDs están soldados y probados, pueden caliente derretimiento pegamento a la parte posterior de la torre. Es más fácil tener los cables pasar por debajo de los divisores en el medio.
Para hacer espacio en los divisores, corte algunas pequeñas muescas en los divisores mediados para los cables de LED.

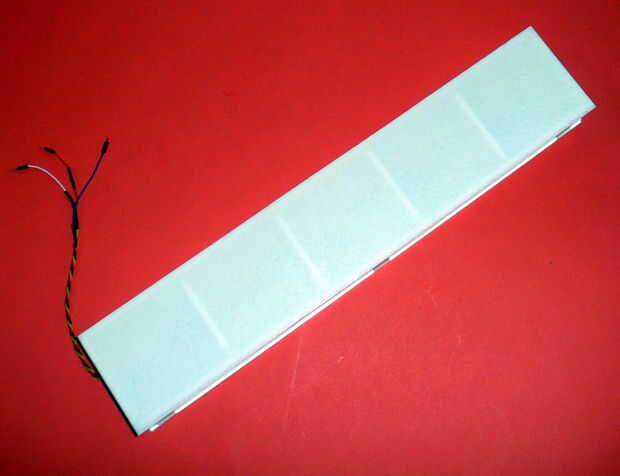

La parte posterior se puede conectar varias formas - sólo he utilizado alguna cinta asi yo pude abrirlo más tarde si es necesario.

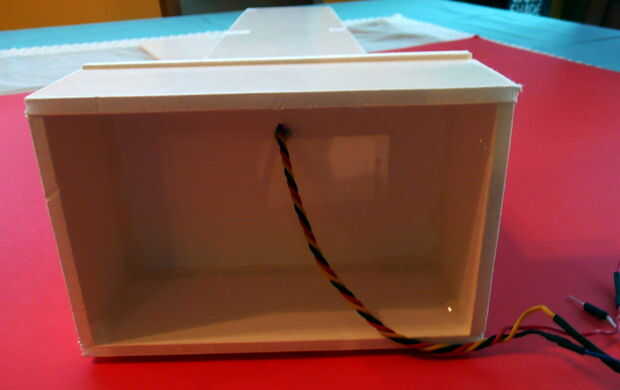

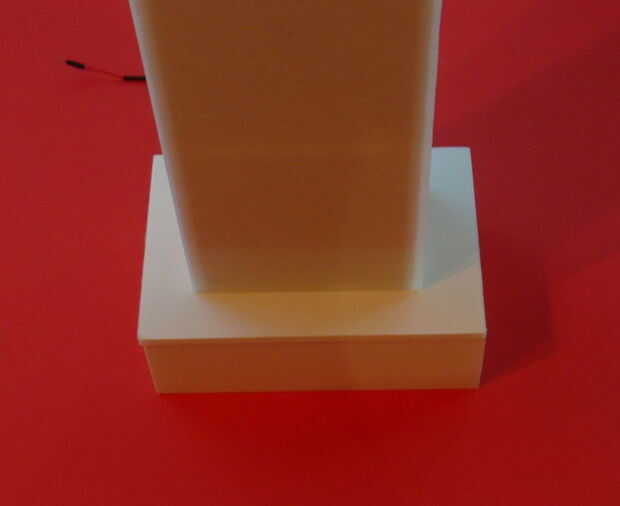

Con la torre completa, puede colocar en la base y cortar un agujero para los cables de LED en la base, luego pegue la torre a la base.

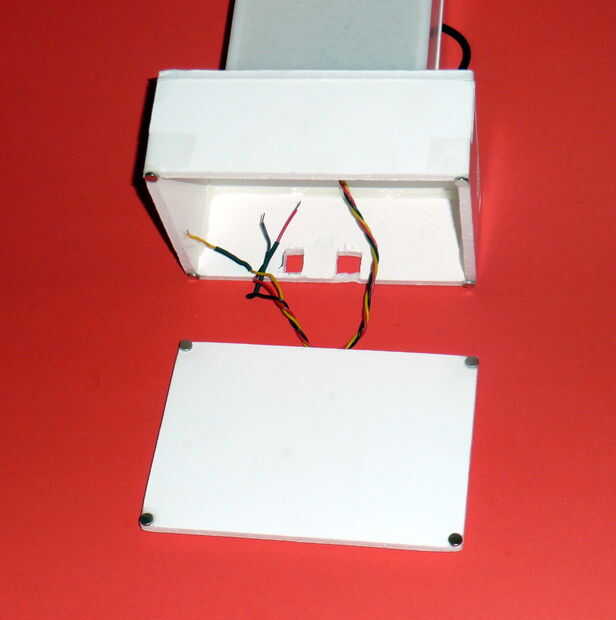

Para sujetar la parte inferior, más cinta se puede utilizar. Traté de pares de imanes para hacer un broche de presión en la parte inferior, pero que es probablemente un poco demasiado, aunque es divertido.

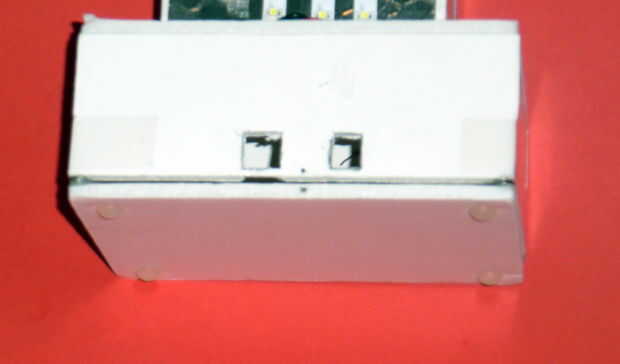

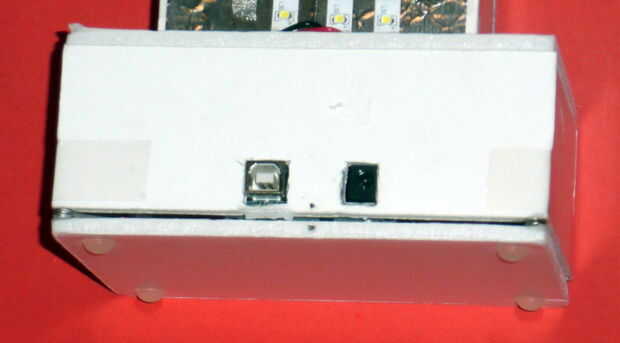

Usted puede cortar los agujeros para la alimentación de Arduino y USB puertos (véase el cuadro), y utilicé algunos espuma para fijar el Arduino.
