Web controladas 8 canales Powerstrip (3 / 8 paso)

Paso 3: Conexión de los recipientes

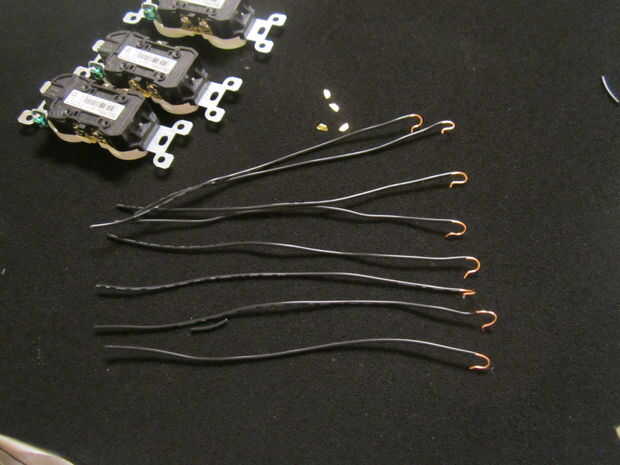

1. Cortar 8 trozos de alambre negro 18AWG unos 15 a 20 cm de largo.
2. Tira de unos 2 cm del aislamiento de un extremo y doblar en un gancho como se muestra. Repita para todas las 8 piezas.

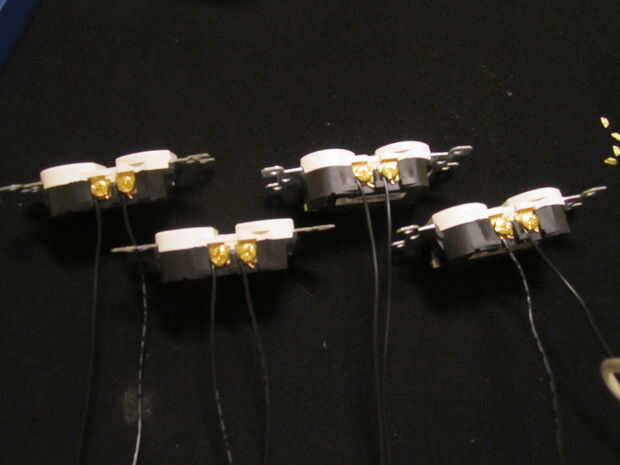

3. Gancho uno alrededor de cada uno de los tornillos de oro a los lados (derecha) y apriete firmemente los tornillos para la conexión eléctrica y asegúrelo en su lugar.
4. Coloque cada uno de los recipientes en lugar de la parte posterior de la tapa de la caja. Asegúrese de que todos están orientados hacia la misma dirección. (Nótese en el cuadro 4, todos de la verde tierra tornillos son del mismo lado.)

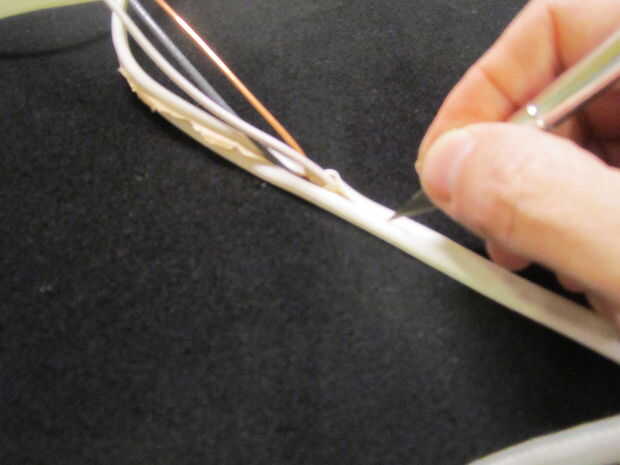

5. Ahora con cuidado quitar un tramo de cable calibre 14 blanco de la carcasa exterior y cortar tres trozos de unos 8 cm. Ser que sólo cuenta la carcasa exterior con su cuchillo de utilidad o exacto para que no corte el cable pelado. Cualquier alambre desnudo expuesto presenta un riesgo muy peligroso por lo que queremos evitar a toda costa.

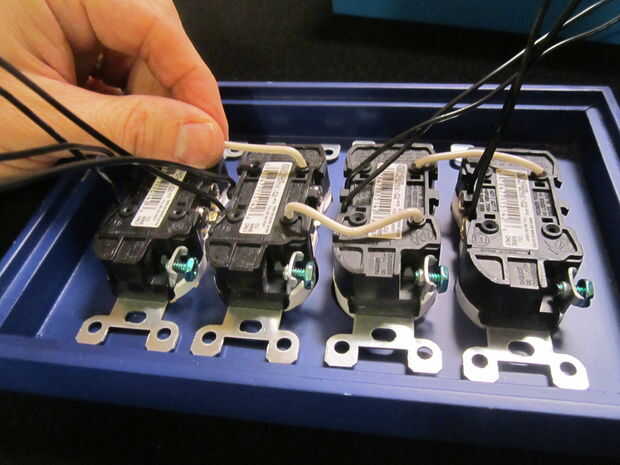

6. Utilizando a la guía de la tira en la parte posterior de los receptáculos, tira exactamente la cantidad derecha de ambos extremos para que usted puede presionar los cables en los agujeros como se muestra dejando ninguno del alambre expuesto todavía visibles. (Apuesto a que algunos de ustedes no saben que hubo una guía de la tira en la parte posterior de esas cosas. Un poco práctico ¿no?) Recuerde que el alambre de calibre 14 es bastante rígido por lo que se desea obtener la longitud correcta. Puse una pequeña curva en el centro por lo que podría hacer el la longitud exacta que necesitaba para pasar de un recipiente a otro.
7. ¡ IMPORTANTE! No cables blancos entran en los agujeros marcados para caliente (negro). (Duh derecho?) Básicamente nos estamos encadenando juntos la idea poniendo un alambre de 1-2, de 2-3 y de 3-4.
8. Finalmente corte y una pieza más de alambre calibre 14 blanco unos 10 cm de la tira y empuje en el agujero extra en el receptáculo de la mano derecha más cercana al verde a tierra Tornillo. (Este paso no se muestra en esta foto pero lo verás más adelante). Simplemente deje el otro extremo colgando hacia fuera por ahora.
