Paso 4: Asegurar los recipientes y el montaje de la placa de relé

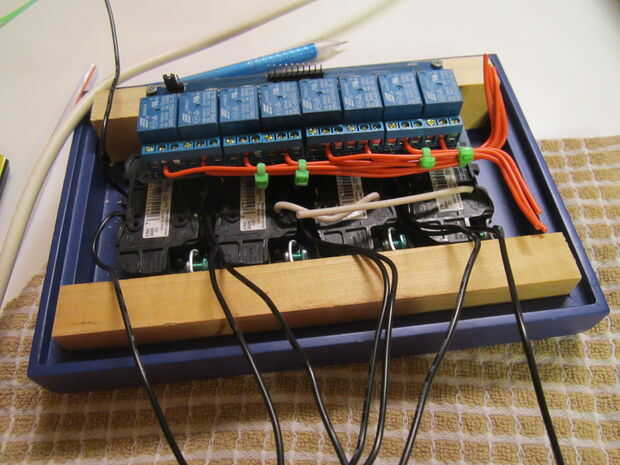

Antes de montar los bloques en la tapa, uno de ellos utilizamos para crear una plantilla de doblado de alambre. (Yo debo han tomado una foto, lo siento) Encontré realmente ayudó a que los cables limpio y aseado que es importante en este proyecto porque hay tantos cables en un pequeño espacio. Aquí está cómo lo hice. Hacer 8 marcas a lo largo del bloque de madera para coincidir exactamente con las ranuras entre los relés de la placa de relé. Luego Taladre orificios exactamente 2 cm de profundidad con una broca pequeña sobre el mismo diámetro como cable de calibre 18. Ahora empuje el rojo alambre en cada orificio y doble plaza para hacer las formas requeridas para el arnés de cableado que se muestra en la imagen y cortarlas todas en el mismo lugar con la más larga aproximadamente 16-18 cm de la curva. Antes de retirar los cables de la plantilla, lazo utilizando cable lazos (o cinta o pegamento caliente) así cuando retire el cableado arnés de cada cable se alineará con los relés.
Ahora tira de solo la punta de cada uno de los cables rojos de 5 mm. Esto le permitirá a empujarlos en los terminales del relé juntas sin dejar alambres exponen. Ahora los asegure en los terminales del centro de la placa de relé con el tornillo de ajuste terminal como se muestra.
A continuación sostener o sujetar los bloques de madera en lugar de la tapa de la caja y luego marque y perfore orificios de 1/8"(4) en la parte superior de la tapa (y en los bloques de madera) cerca de 2 a 2.5 cm de cada borde (en las esquinas) para recibir un tornillo. (Usé 4 de los tornillos que se me quitan de las lengüetas del recipiente. Me doy cuenta no son técnicamente los tornillos, pero ya pre-perforados los agujeros hicieran el truco.) Estas bloques de madera y tornillos de abrazadera con eficacia los recipientes en lugares por lo que no pueden moverse.
Finalmente, utilice dos tornillos pequeños para montar la placa de relé al bloque superior usando los dos agujeros en el lado opuesto a las terminales como se muestra. (La parte terminal de la Junta se rato suspendido sobre las espaldas de los receptáculos. Otra vez consulte la imagen.)
