Paso 5: El cableado más...
Nota de seguridad aquí! Asegúrese de que el cable de alimentación no está enchufado mientras trabaja en él.
Ahora a cable en el cable de alimentación. Usé un viejo cable de ordenador para la mina, principalmente porque tuve que poner unos alrededor sin nada que hacer y porque el cable era redondo que facilita encajar en un orificio perforado (1/4" Taladro broca era un ajuste perfecto). Como un bono adicional, el cable de la computadora tiene los cables codificados por colores dentro por lo que es fácil decir que es el caliente (negro), común (blanco) y el ground(green.) Si el cable que estás usando no tiene la codificación de color agradable, no te preocupes, es fácil contar con un multímetro.

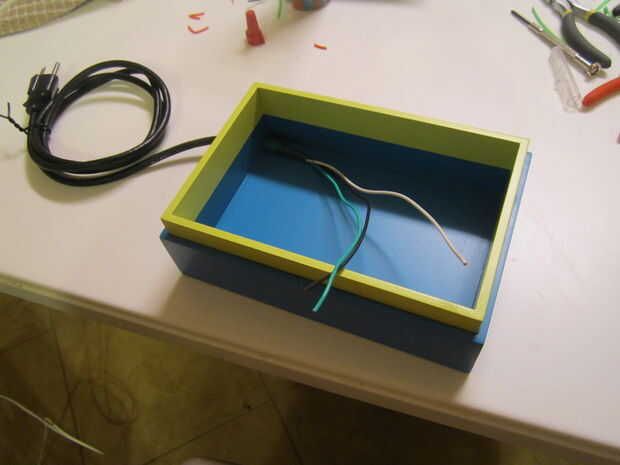

(Ver segunda foto para este paso) Taladre un agujero en la parte inferior de la caja e inserte el cordón de alimentación 20 cm más o menos. Con mucho cuidado retire la cubierta exterior para desnudar los tres alambres aislados dentro. Asegúrese de que ese cuchillo no quitó cualquier aislante de los alambres individuales. También puede envolver cinta eléctrica varias veces en el cable tal y como entra en la caja para evitar que se sacó nuevamente a través del orificio.
Ahora a conectar el cable de alimentación a nuestros relés.

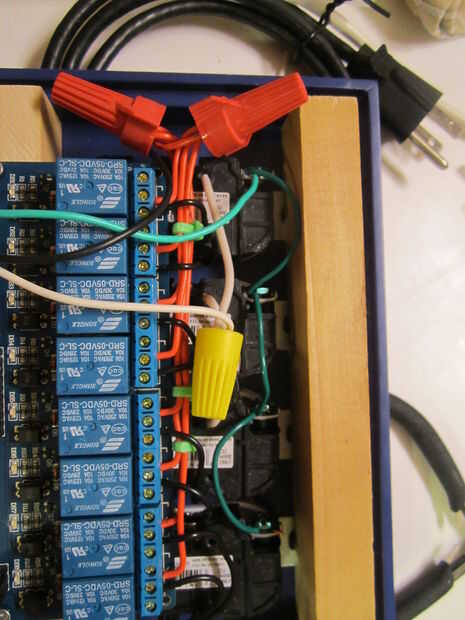

La parte difícil sólo aquí está consiguiendo todos los cables rojos conectados entre sí. Puesto que las tuercas del cableado rojo son demasiado pequeñas para caber todos los cables, nos se dividen los hilos rojos en dos grupos con una sección corta de 18AWG cable conectando los dos juntos.
El objetivo aquí es conseguir el cable negro del cable eléctrico conectado a todos los cables rojos. El truco para utilizando una tuerca para hilos es tener todos los cables desnudado la misma cantidad y que terminar juntos. (Excepto alambres trenzados como los que vienen de la energía cable puede extender un poco más que los sólidos, forma que los filamentos de envuelven alrededor de los cables sólidos les atar juntos dentro de la tuerca.) Asegúrese de que se tuerza los capuchones bien y firmemente, no quiere hacer estallar hacia fuera en usted.
El cable blanco es sencillo, sólo de alambre hasta el alambre extra blanco que dejó salir el último receptáculo. (Use una tuerca de alambre más pequeño para este paso si tienes uno).
Observe también (en la foto 3) que usé 3 piezas cortas de cable verde para encadenar los tornillos de tierra y conectarlos al cable verde del cable eléctrico. La conexión a tierra es importante para la seguridad.
