Paso 3: Cableado de los relés de frambuesa Pi

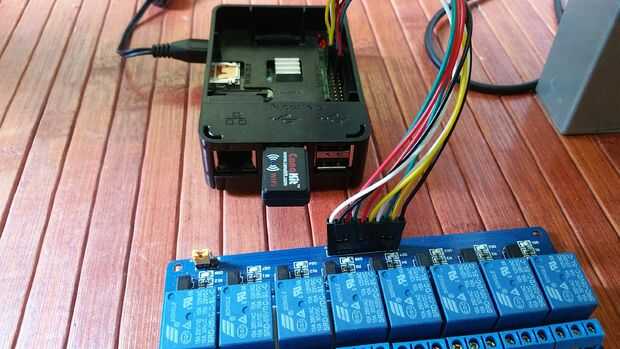

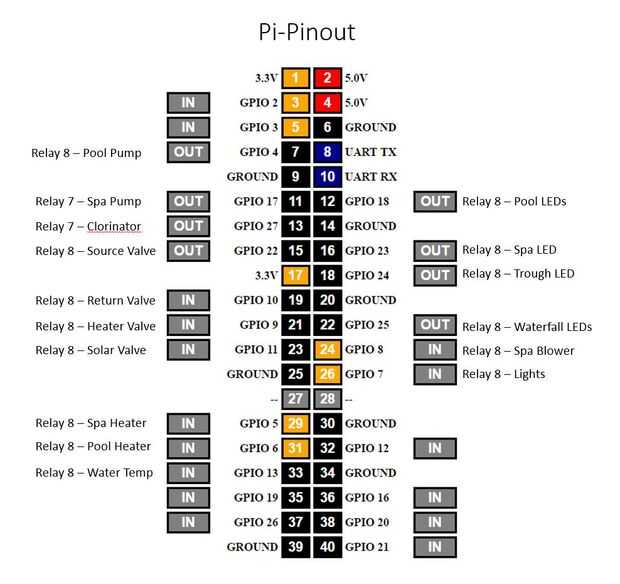

Instalación de tableros de relés. Consulte a su salida de relé en el paso 1. Etiqueta de los relés... ayuda montaje mucho cuando tienes decenas y decenas de cables en una caja.
Como criterio de diseño, decidí tener las tablas de relé conmutador 24V AC. Los relés pequeños (cajas azules en las fotos) dicen que están clasificados para 120V y 240V, sin embargo corriendo "bomba principal actual" a través de relés de que este pequeño probablemente conduciría a un calor excesivo y la falta temprana. Usé los relés de bajo niveles para aplicar 24V a relés grandes para cambiar 120V/240V.
Otra consideración importante. Debe diseñar su sistema a todo lo "off" cuando el poder no se aplica a la Pi. Lo que esto significa es que si el Pi reiniciar, útil o interrupción de la energía, desea que los relés a desconecte todos los componentes durante el arranque. De lo contrario, tendrá componentes aleatorios encender cuando el Pi es hacia abajo... Tal vez no una gran cosa en algunos casos, pero no deseable en ningún caso. En el diseño con esto en mente, todo el código HTML y Python "parece" al revés. Valores altos = "off" y bajo parámetros = "On".

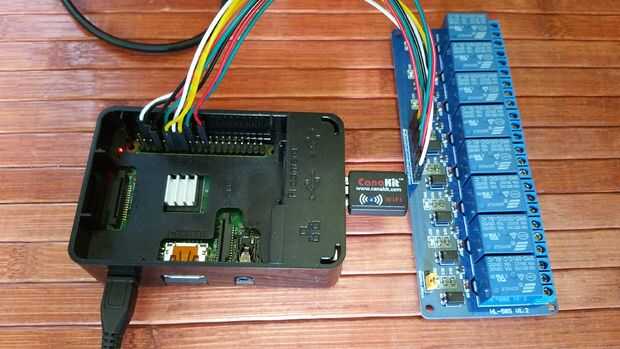

Vea el video adjuntado y se pueden ver los relés de encender y apagar (la luz roja por debajo de cada relé azul) cuando pulse el botón en mi smartphone.
