Paso 2: Detalles del sistema

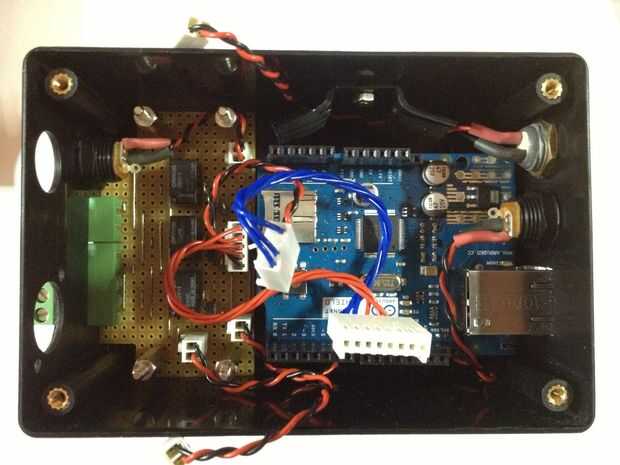

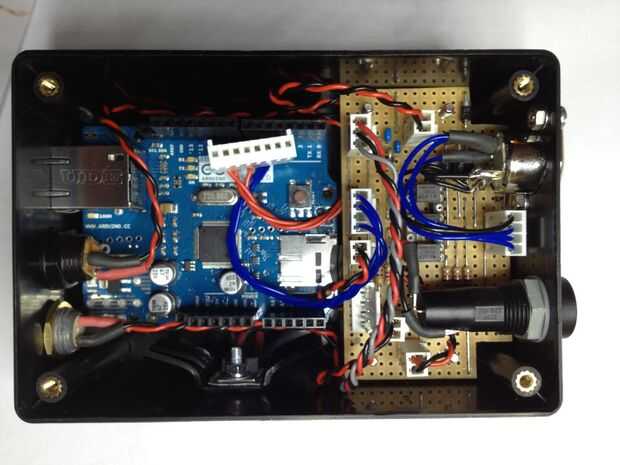

Como se indicó anteriormente el sistema comprende; Placa de Arduino Uno, Arduino Ethernet Shield, Sparkfun Proto Shield v2, tarjeta de salida, entrada y caja de interruptores.

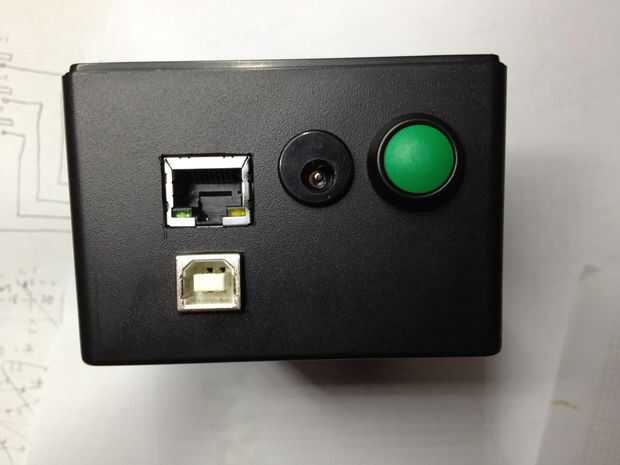

Fue diseñado para ser fácilmente desmontado para mantenimiento o reparación, significando todas las tablas están interconectadas a través de conectores molex completamente desenfundable y accesorios del tornillo.

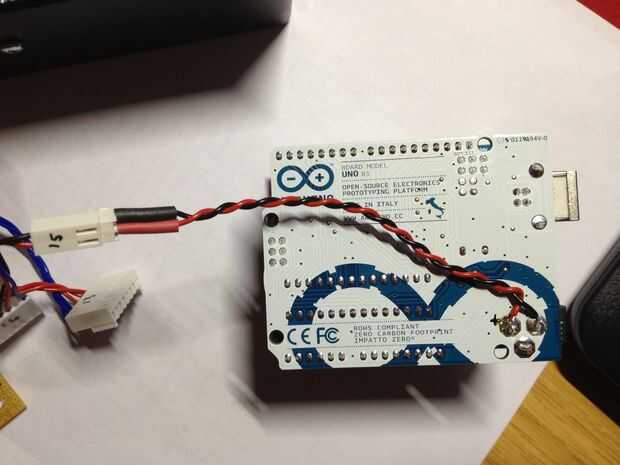

- El Arduino Uno y Ethernet Shield son vainilla, con la excepción de que un conector de alimentación ha sido soldado a su jack de alimentación de 2,1 mm (J15). Esto es debido a repetidas inserciones durante la fase de fabricación del recinto habían comprometido a bordo 0,1" pitch conector ' Primas/Vin'. Además sólo no confío en Arduino push fit conectores para cualquier cosa que requiere corriente. En retrospectiva debo han comprado la versión Pro y añadido mis propia conectores.

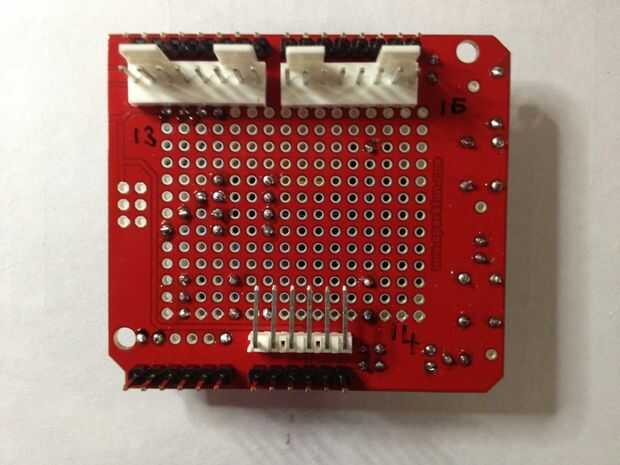

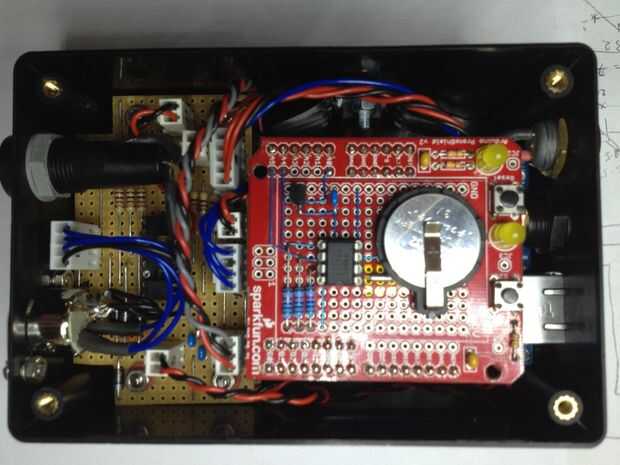

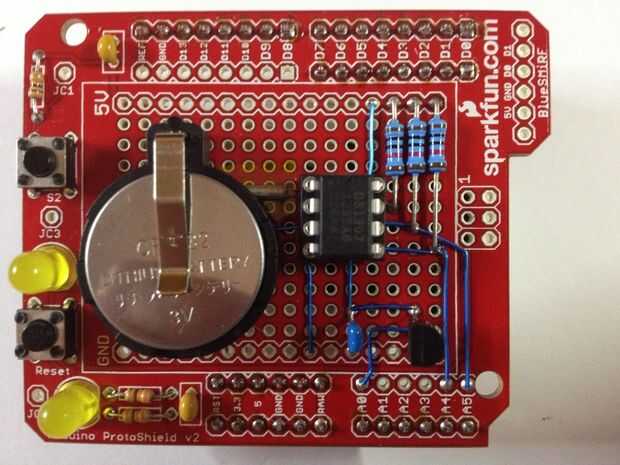

- Sparkfun Proto Shield v2. Esta aloja el sensor de temperatura y RTC y tres conectores de distribución J13, J14 y J16.

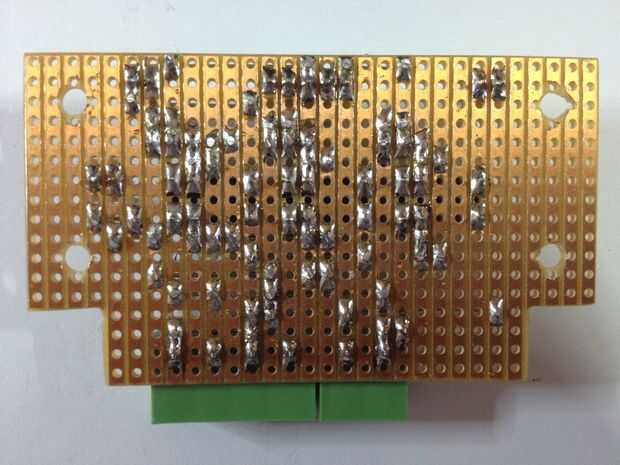

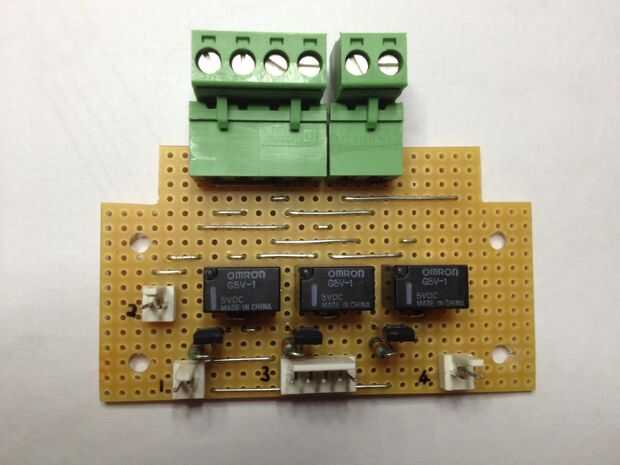

- El tablero de salida consta de cuatro conectores J1... J4 y anfitriones los bloques de terminales de Pheonix (conectores verdes) alimentan por tres 5V G5V-1 relés.

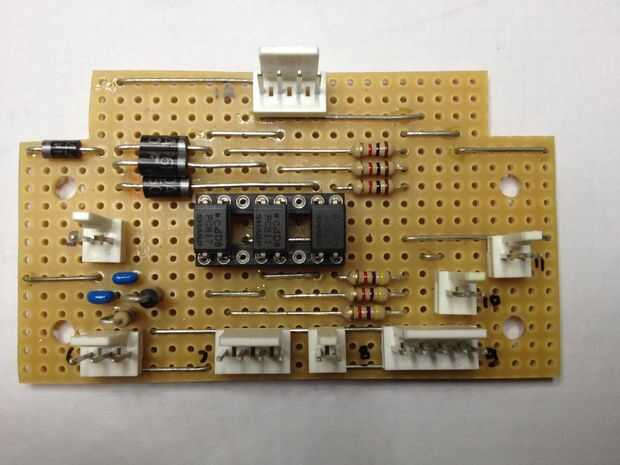

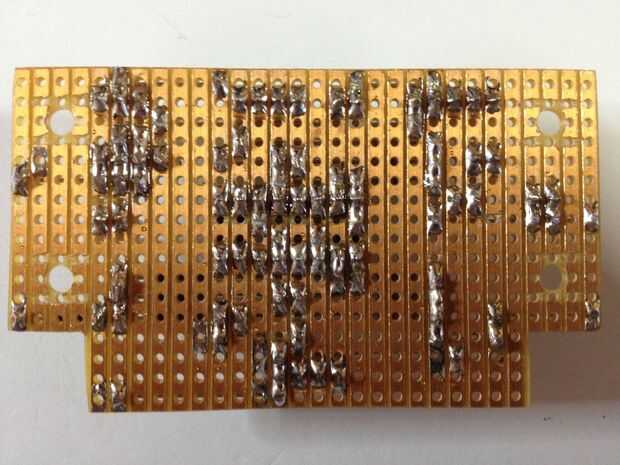

- El tablero de entrada las disposiciones de protección para el Arduino y sirve como distribución de energía para el resto del sistema. Esto presenta conectores J5... J12.

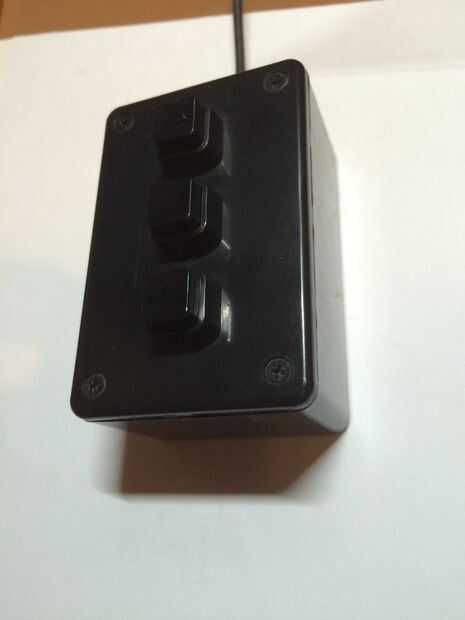

- Finalmente la caja del interruptor contiene tres botones de entrada manual de SPST.
.
He publicado fotos de los distintos subconjuntos del anteriores.
El sistema ha estado en uso desde marzo de 2014 y ha desarrollado los fallos operacionales.
